Heizungsvorlauf und Heizungsrücklauf an den jeweiligen Anschlüssen am Heizkessel
anschließen. Anschlüsse siehe oben.
Um Fehlzirkulationen zu vermeiden, muß eine Rückschlagklappe hinter der/den
Heizkreispumpe(n) eingebaut werden.
Eine Sicherheitsgruppe muß eingebaut werden.
Die Verbindungsleitung zwischen Kessel und Sicherheitsventil darf nicht absperrbar
sein!
Fußbodenheizungen über einen Vierwege-Mischer anschließen.
Bei nicht diffusionsdichten Rohren und Klimaböden ist eine Systemtrennung mittels
Wärmetauscher notwendig.
Kessel und Heizungsanlage dürfen nur gefüllt werden, wenn ein vorschriftsmäßiges
Sicherheitsventil (Öffnungsdruck max. 3 bar) am Anschluß "Entlüftung" des Kessels
montiert wurde.
Zum Füllen der Heizungsanlage einen Füll- und Entleerungshahn am Anschluß
"Entleeren, Füllen" montieren und einen Wasserschlauch anschließen.
Beim Füllen der Anlage Druckanzeige an der Sicherheitsgruppe beachten.
Sicherheitsventil auf Funktion prüfen.
Kessel entlüften (automatisches Entlüftungsventil).
Anlage abschalten und abkühlen lassen.
Entleerungshahn am Heizkessel öffnen.
Die Entlüftungsventile an den Heizkörpern öffnen.

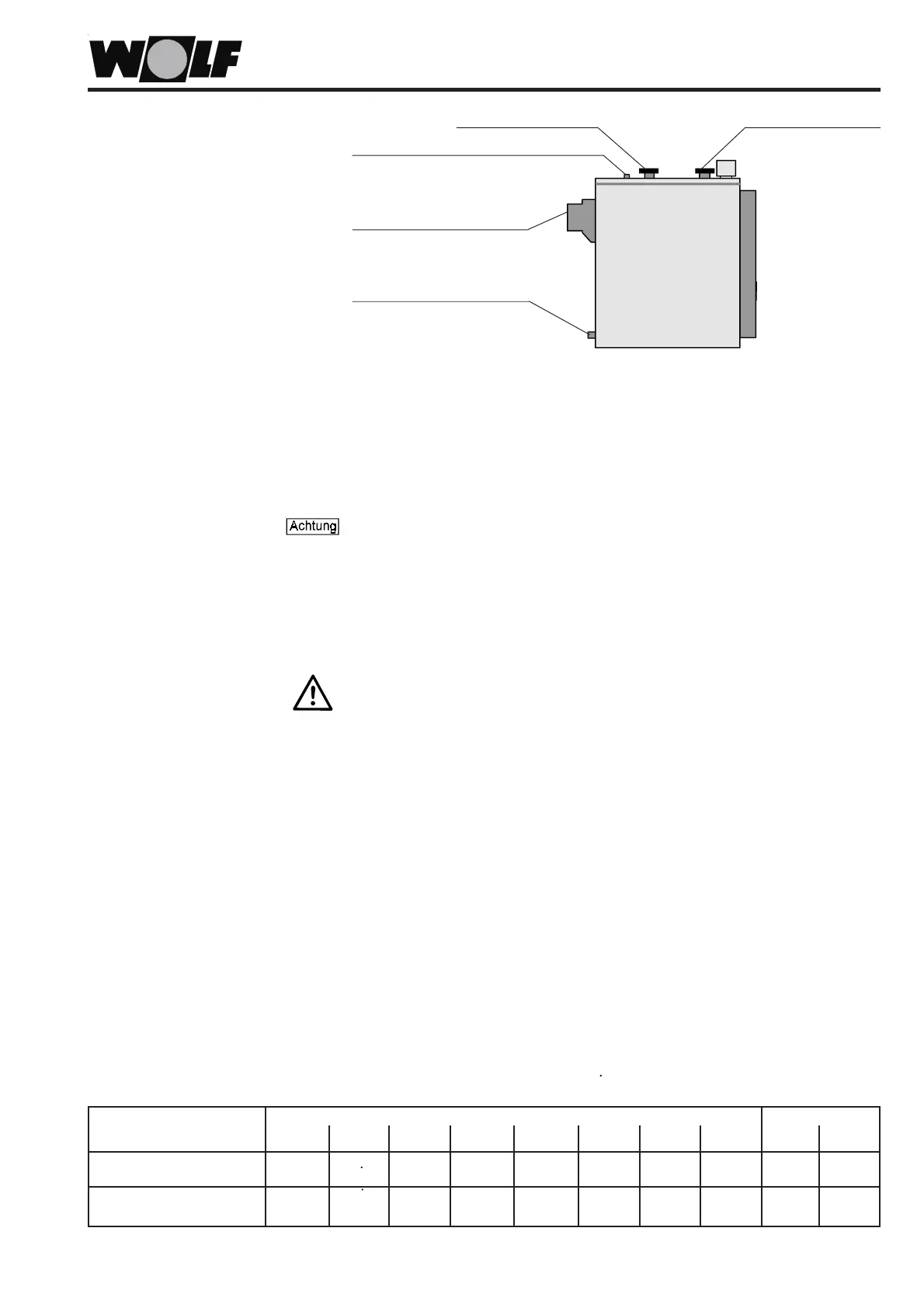

Verrohrung
Heizkessel - Heizung
Füllen der Heizungsanlage
Entleeren der Heizungsanlage
Installation / Mindestkesselleistungen
Anschlüsse
Entlüften
Sicherheitsvorlauf
Abgasrohranschluß
Entleeren, Füllen
Kesselvorlauf Kesselrücklauf
MKS MUS
Typ 85 100 140 190 250 340 420 500 85 100
Leistungsbereich kW 70-100 85-120 110-160 160-230 200-300 280-380 360-460 420-550 70-85 85-100
Mind.-Kesselleistung
Brenner-Stufe 1
kW 51 60 84 114 150 204 252 300 51 60
Um Taupunktunterschreitungen zu vermeiden, sind folgende Mindest-Kessel-
leistungen bei 2-stufigen Brennern in der 1.- Stufe erforderlich:
Mindest-Kesselleistung
