12 | Service à la clientèle de Wolf 800.222.7820
Installation du brûleur latéral
Le brûleur latéral de Wolf peut être installé du côté droit de
tout chariot à gril de Wolf.
PRÉPARATION DU CHARIOT DU GRIL
1 Si elle est installée, la tablette droite doit être retirée.
Pour ce faire, soulevez la tablette an d’exposer la vis
inférieure avant, puis retirez la vis. Reportez-vous à
l’illustration ci-dessous.
2 Repliez la tablette latérale et retirez la vis supérieure
avant, puis retirez la tablette latérale et le support avant.
Reportez-vous à l’illustration ci-dessous.
VIS INFÉRIEURE
VIS
SUPÉRIEURE
TABLETTE
LATÉRALE
SUPPORT
AVANT

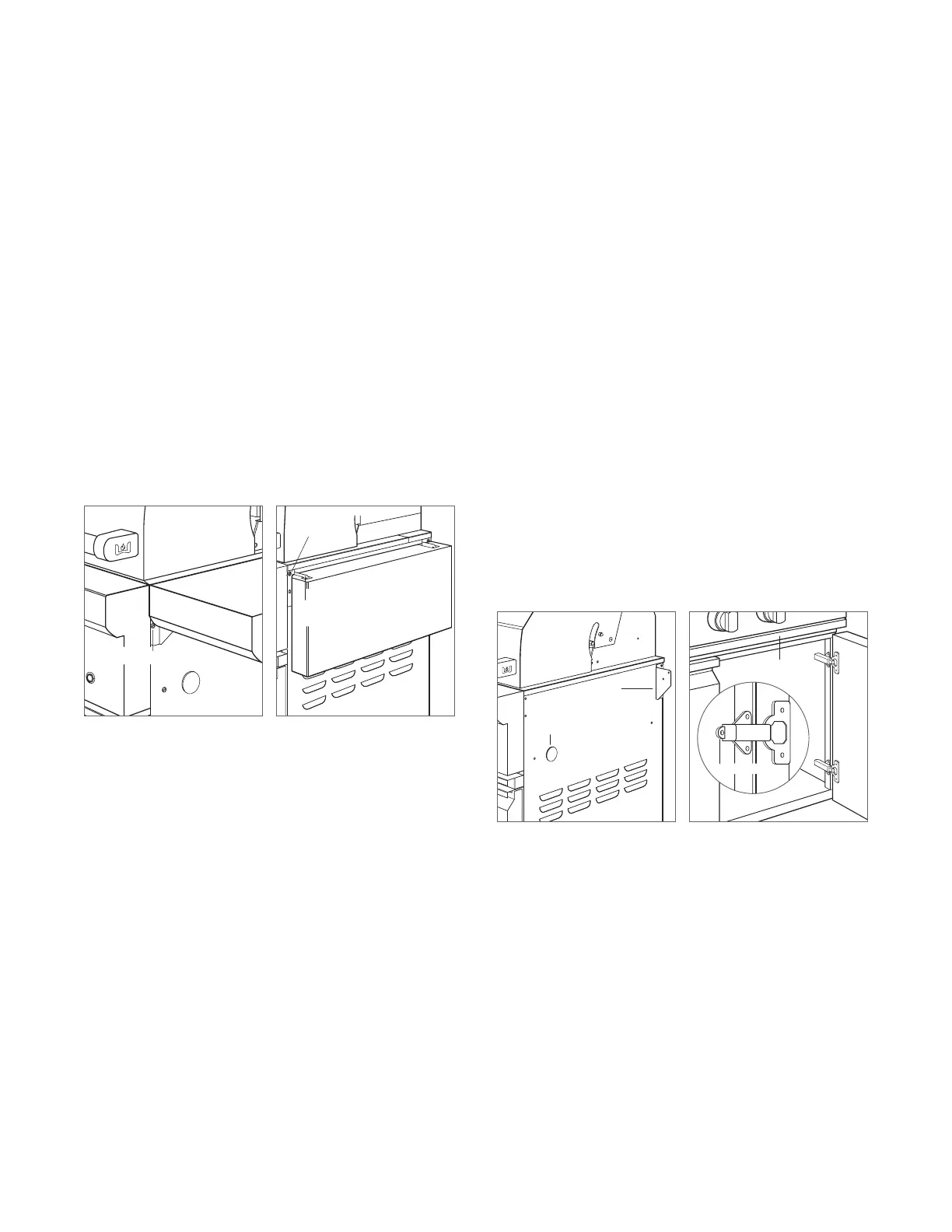

Vis inférieure de la tablette
latérale
Vis supérieure de la tablette
latérale
3 Retirez les vis arrière et le support, puis retirez le bou-
chon de chariot du trou d’accès en le poussant depuis
l’intérieur du chariot. Reportez-vous à l’illustration
ci-dessous.
4 Pour faciliter l’accès, le panneau supérieur arrière et
la porte latérale droite du chariot peuvent être retirés.
Retirez le panneau arrière en retirant les quatre vis.
5 Pour retirer la porte latérale droite, enfoncez le levier
arrière sur chaque charnière, puis retirez la porte.
Reportez-vous à l’illustration ci-dessous.
6 Pour faciliter l’accès, la cuvette d’égouttement du gril
peut être retirée. Pour retirer, glissez-la vers l’avant et
soulevez.
7 Insérez la douille en plastique fournie dans le trou
d’accès depuis l’intérieur du chariot du gril, là où le
bouchon de chariot a été enlevé précédemment.
SUPPORT
ARRIÈRE
BOUCHON
DU CHARIOT
LEVIER ARRIÈRE
CUVETTE
D’ÉGOUTTEMENT
Retirez le support arrière et le
bouchon
Retirez la porte du chariot
INSTALLATION
