Installation du brûleur latéral
INSTALLATION DE L’ÉPAULEMENT DU BRÛLEUR
LATÉRAL

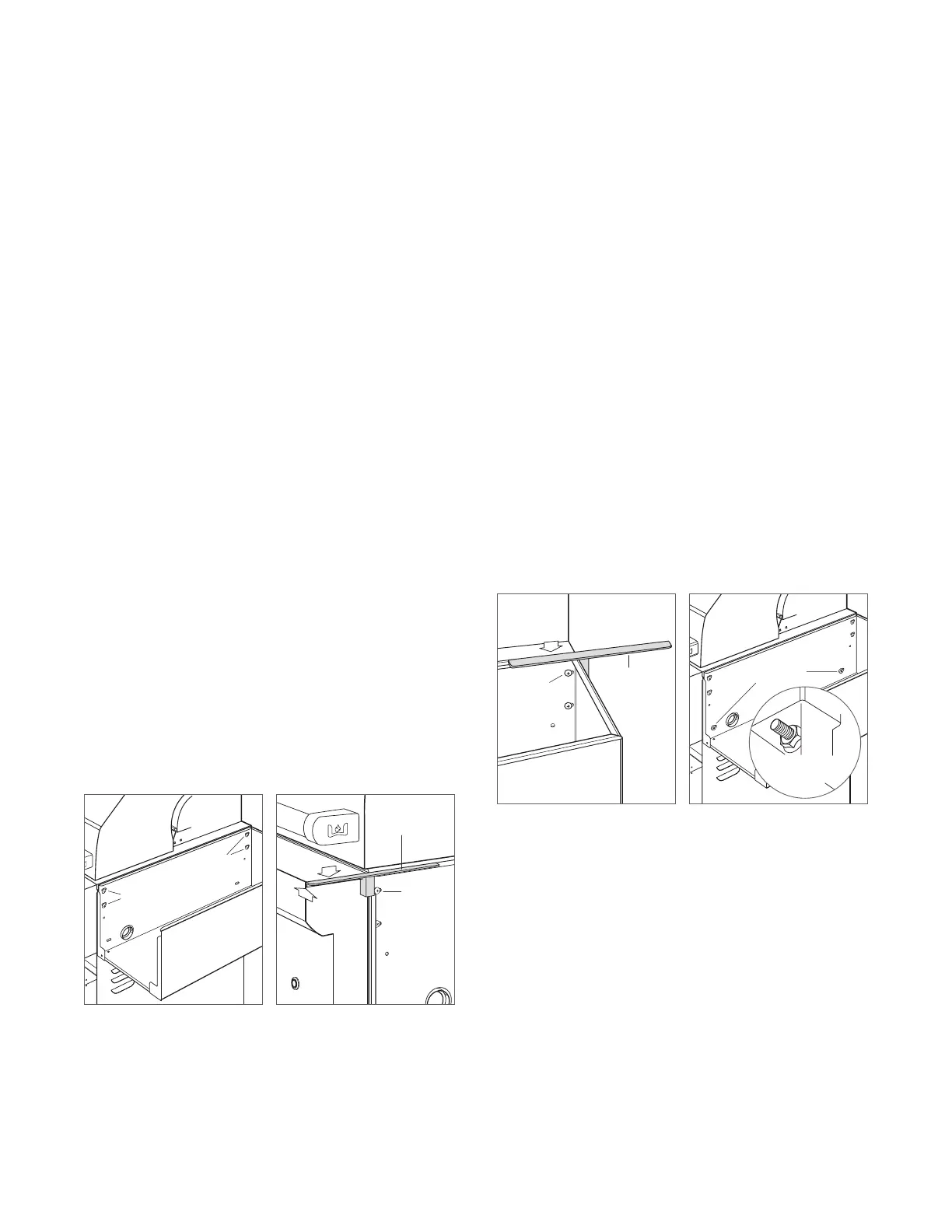

1 Le brûleur latéral est placé à l’intérieur de l’épaulement
pour l’expédition. Soulevez vers l’extérieur pour retirer le
brûleur latéral de l’épaulement.
2 Suspendez l’épaulement en vissant manuellement quatre
vis à métaux 10-32 fournies dans les fentes supérieures
de l’épaulement, dans les trous supérieurs du chariot. Ne
serrez pas les vis complètement avant que l’épaulement
ne soit correctement aligné. Reportez-vous à l’illustration
ci-dessous.
3 Placez l’outil d’alignement fourni en mettant la lèvre dans
l’écart entre le gril et l’épaulement, comme il est indiqué
dans l’illustration ci-dessous.
4 Pour aligner le devant de l’épaulement, poussez l’outil
d’alignement vers l’arrière jusqu’à ce que le bloc central
de l’outil soit à égalité avec la bride verticale avant de
l’épaulement.
5 Alignez le devant de l’épaulement (de haut en bas) avec
l’outil d’alignement jusqu’à ce que la partie supérieure de
l’outil soit à égalité avec la surface supérieure du rebord
arrondi du gril. Alignez l’épaulement (de l’avant vers l’ar-
rière) avec l’outil jusqu’à ce que le devant de l’outil soit
à égalité avec le devant du rebord arrondi. Serrez la vis
supérieure. Reportez-vous à l’illustration ci-dessous.
VIS
VIS
OUTIL
D’ALIGNEMENT
SURFACES
AFFLEURÉES
VIS
SUPÉRIEURE
Suspendez l’épaulement Alignez l’avant de l’épaulement
6 Pour aligner l’arrière de l’épaulement, placez l’outil
d’alignement à l’arrière de l’épaulement. Alignez l’arrière
de l’épaulement (de haut en bas) avec l’outil jusqu’à ce
que l’outil soit à égalité avec la surface supérieure du
gril. Serrez la vis supérieure. Reportez-vous à l’illus-
tration ci-dessous. Au moyen de l’outil d’alignement,
assurez-vous que l’avant de l’épaulement n’a pas bougé,
réalignez si nécessaire.
7 Retirez l’outil d’alignement et serrez les deux vis
restantes dans les fentes situées juste sous les vis
supérieures.
8 Installez deux vis à six pans de
5
/16 x
3
/8 fournies dans
les trous inférieurs de l’épaulement et dans le chariot.
Placez deux écrous hexagonaux ¼–20 à partir de l’inté-
rieur du chariot et serrez. Reportez-vous à l’illustration
ci-dessous.
OUTIL
D’ALIGNEMENT
SURFACES
AFFLEURÉES
VIS
SUPÉRIEURE
VIS À
ÉPAULEMENT
ÉCROU HEXAGONAL
(INTÉRIEUR DU
CHARIOT)
Alignez l’arrière de
l’épaulement
Fixez l’épaulement
