Installation du brûleur latéral
RACCORDEMENT ÉLECTRQIUE
1 Selon le numéro de série du gril, il peut y avoir un ou
deux connecteurs près de l’avant du gril juste au-dessus
du collecteur. Reportez-vous à la section sur le faisceau
auxiliaire pour obtenir les numéros de série. Repérez le(s)
connecteur(s) en regardant au-dessus du collecteur près
de l’avant du gril.

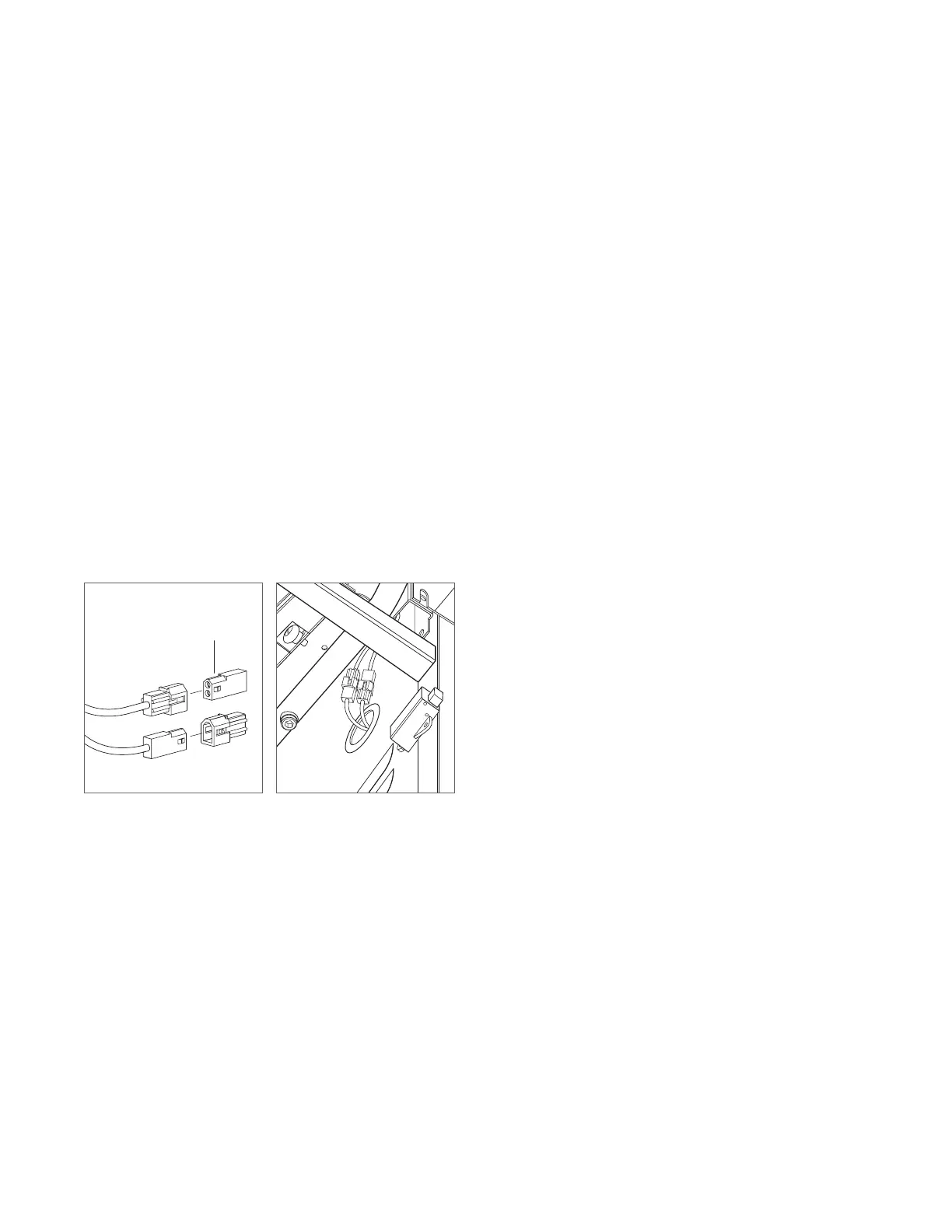

2 Retirez le(s) boîtier(s) du connecteur non garni du (des)
faisceau(x) de câbles provenant du gril, comme il est
indiqué dans l’illustration ci-dessous.
3 Fixez le(s) boîtier(s) du connecteur approprié(s) du
brûleur latéral au gril. Reportez-vous à l’illustration
ci-dessous. Si vous ne voyez qu’un seul connecteur sur
le gril, reportez-vous à la section du faisceau auxiliaire
pour l’assemblage du second boîtier du connecteur.
INSTALLATION
CONNECTEURS
NON GARNIS
Connecteurs
Boîtier du connecteur
