Service à la clientèle de Wolf 800.222.7820
Installation du brûleur latéral
CONNEXION DU GPL

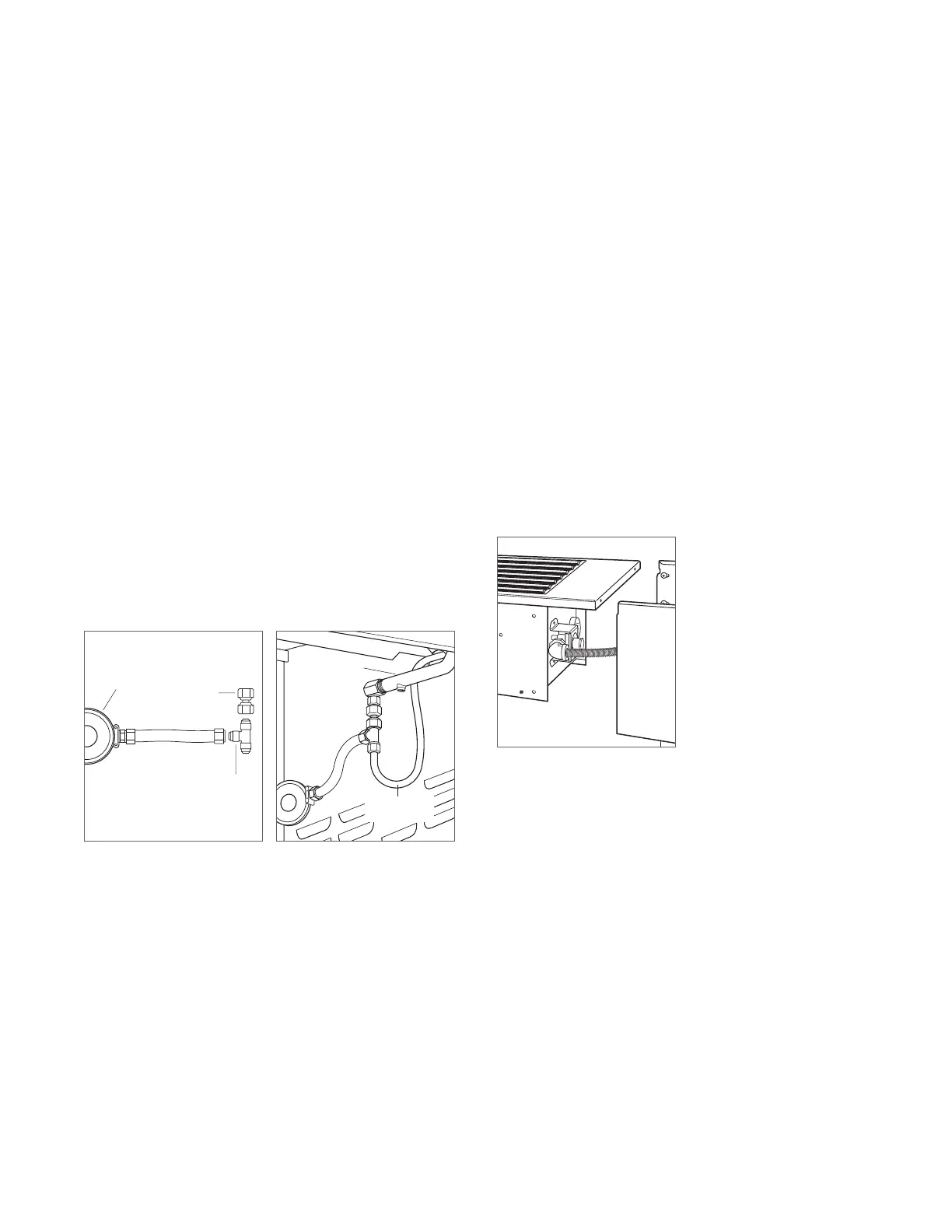

1 Reliez le régulateur de GPL à deux étages au té évasé à
l’endroit indiqué. Reliez le connecteur pivotant évasé à
une extrémité du té évasé. Reportez-vous à l’illustration
ci-dessous.
2 Reliez l’assemblage du régulateur à la conduite de gaz
exible se dirigeant dans le chariot du gril en provenance
du brûleur latéral, comme il est indiqué dans l’illustration
ci-dessous.
3 Reliez l’assemblage du régulateur au collecteur du gril
au niveau du connecteur pivotant évasé, comme il est
indiqué dans l’illustration ci-dessous.
4 Réinstallez le panneau arrière et la porte du chariot du
gril. Replacez la cuvette d’égouttement du gril. Placez
la capuchon du brûleur sur la tête du brûleur, placez la
grille sur la cuvette du brûleur et xez le bouton au
quadrant avec la doublure en nylon du quadrant.
CONNEXION DU GAZ NATUREL
1 Divisez la conduite de gaz naturel à haute pression en
deux conduites, une devant être xée au régulateur de
gaz naturel du gril et l’autre devant être xée au brûleur
latéral par l’entremise d’une conduite exible et d’un
adaptateur NPT de ½ po. Placez la conduite de gaz
exible dans le trou d’accès du chariot.
2 Placez la conduite de gaz exible dans le trou d’accès
du chariot et xez au régulateur du brûleur latéral
au niveau du coude. Le coude peut être pivoté pour
l’orienter vers le bas pour les adaptateurs plus gros.
Ne pivotez pas le coude vers le haut. Reportez-vous à
l’illustration ci-dessous.
INSTALLATION
Connexion du gaz naturel
PIVOT
ÉVASÉ
RÉGULATEUR
DU GPL
TÉ
ÉVASÉ
COLLECTEUR
DU GRIL
CONDUITE DE
GAZ FLEXIBLE
Assemblage du régulateur du
GPL
Connexion du GPL
