5. Conectando el dispositivo
LM 3R - 10 -
5.
6.
7.
8.
Conector de alimentación Micro USB : El dispositivo puede ser alimentado con un alimentador
5 V DC, 500 mA (no incluido), o usando un cable adecuado para conectarlo a un puerto USB
standard. Si utiliza este conector, el alimentador conectado en la toma (4) NO DEBE USARSE
4. Panel Trasero
NOTA: Recuerde, este puerto, es SOLO para alimentar el dispositivo.
ARTNET/LAN: Conector RJ45 usado para conecar el dispositivoa una red Ethernet.
Selectores Sub-Net / Universe: En modo Art-NET, este selector permite escoger 16 Sub-Nets
y 16 Universes girando el selector entre 0 y F.

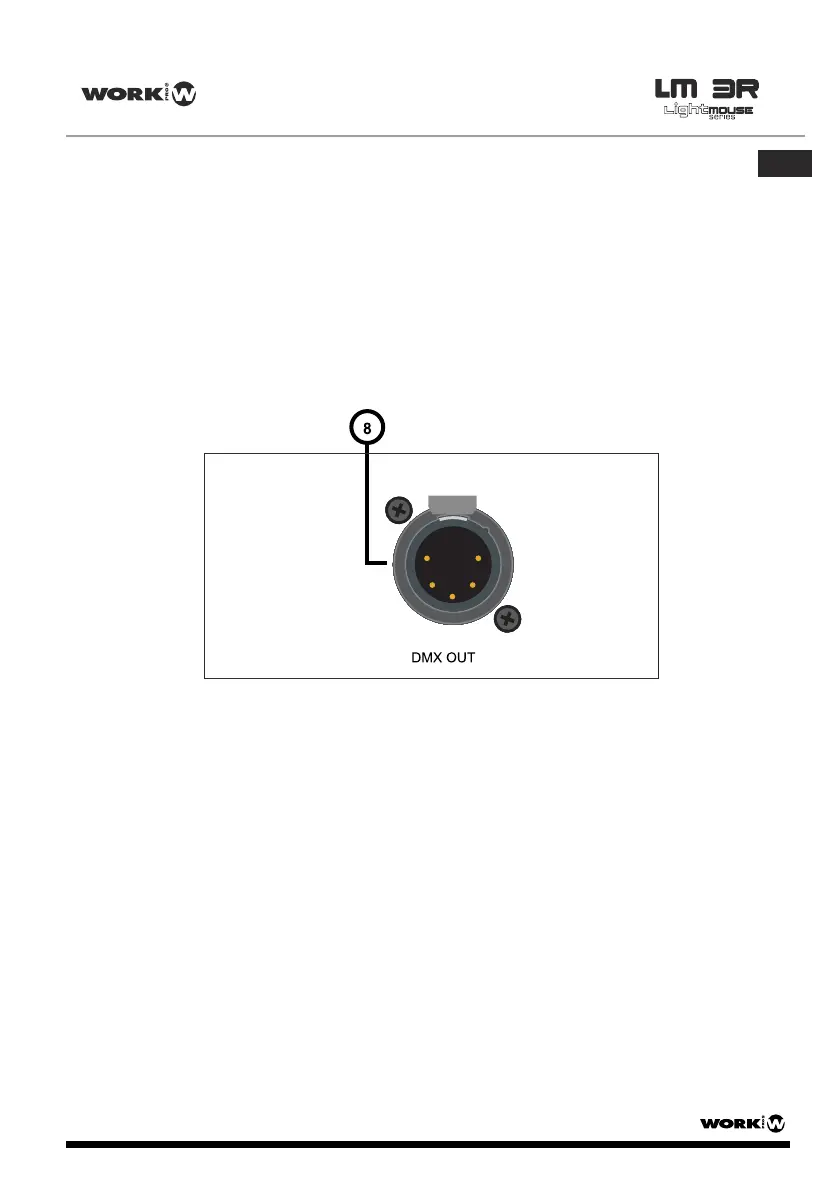

DMX OUT: Este conector XLR-5 hembra es la salida de señal DMX. LM5 envía tramas DMX
a los dispositivos compatibles DMX conectados, como cabezas móviles, scanners, drivers RGB.
amplificadores, etc.
1. Seleccione la Sub-Net y Universo con los selectores de acuerdo a los requerimiento de la
instalación (7).
2. Conecte un cable CAT 5 en el conector Ethernet/LAN (6).
3. Conecte un cable XLR 5 macho en el conector DMX OUT (8) para enviar tramas DMX a los
dispositivos conectados.
4. Conecte el alimentador incorporado o utilice un alimentador Micro USB o un cable Micro USB
para alimentar la unidad desde un puerto USB standard. El LED POWER (3), se enciende
inmediatamente. Después de unos segundos, si el dispositivo está conectado a una red, los
LEDs ACT (1) y LINK (2), comienzan a parpadear
