ASSEMBLAGE DU TAMBOUR/CHARIOT (suite)
Accessory Bag Snaps
Accessory
Bag Straps
(4)
Handle
Drum
Latch
Drum
Latch
Drum
Flange
Latch
Drum
Powerhead
Assembly
Release
Button
Press
and Pull
Vac Inlet
Patte de
fixation du
tambour
Patte de
fixation du
tambour
Rebord
du
tambour
Patte de fixation
Ensemble
d’électrobrosse
Tambour
Appuyer et
tirer
Bouton de
déclenchement
44

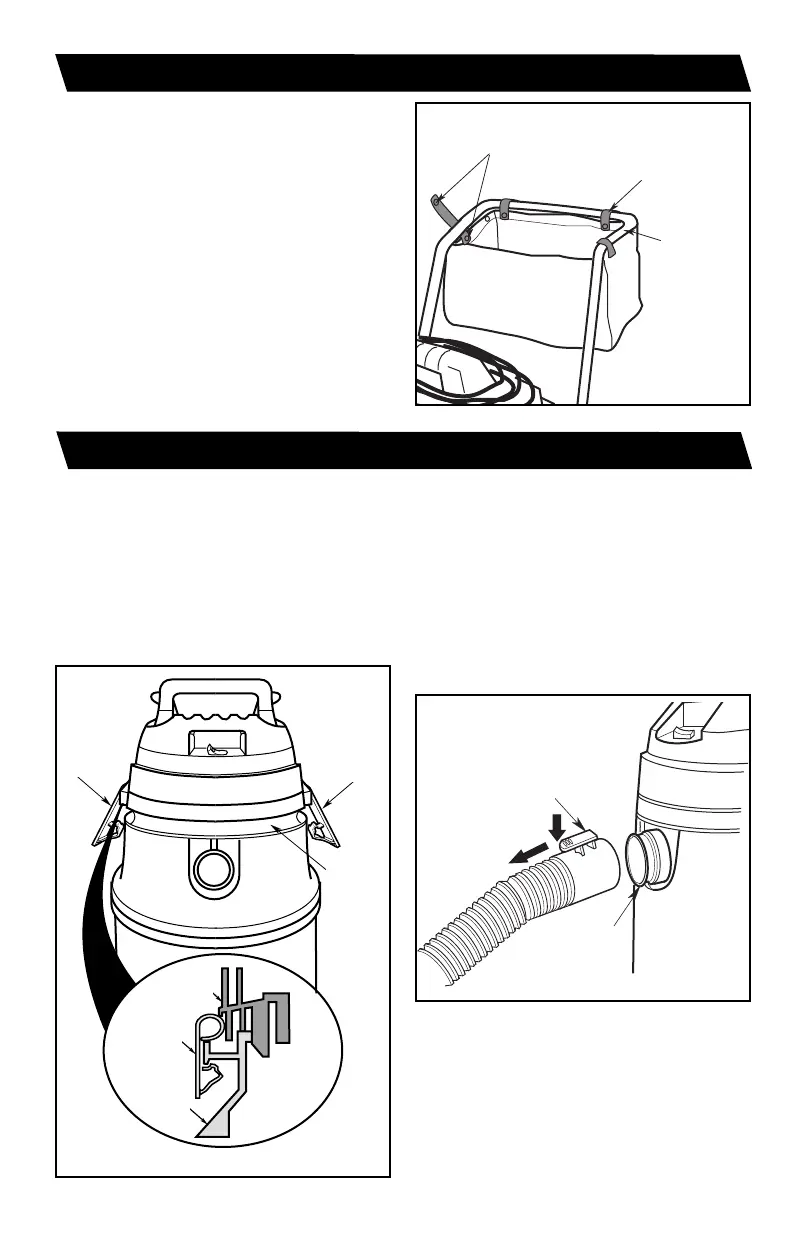

Installation du sac de rangement
des accessoires
Installez le sac de rangement des accessoires en
e
nroulant les quatre sangles du sac de rangement
des accessoires autour de la poignée en métal et
en faisant pression sur chaque sangle pour la fixer
en place comme illustré.
Bouton-pression pour le sac de rangement
des accessoires
Lanières (4) pour le sac de
rangement des accessoires
ASSEMBLAGE DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES
1. Positionnez l’ensemble d’élément moteur sur
l’en semble de tambour/chariot tel que cela est
illustré (déjà assemblé au cours d’une étape
précédente).
2. Faites pivoter les deux pattes de fixation vers le
bas et appuyez jusqu’à ce qu’elles s’encliquettent
sur les rebords du tambour (vous entendrez un
bruit sec).
Insertion du tuyau
Insérez l’extrémité du bouton-poussoir du tuyau
flexible verrouillable Dual-Flex™ dans l’orifice
d’admission de l’aspirateur. Le tuyau devrait se
mettre en place avec un bruit sec. Pour retirer le
tuyau de l’aspirateur, appuyez sur le bouton de
déclenchement sur le tuyau et tirez sur le tuyau
jusqu’à ce qu’il sorte de l’orifice d’aspiration de
l’appareil, tel que cela est illustré.
Poignée
Orifice
d’admission
de l’aspirateur
