Würth 0510 955 710 - Page 104

104

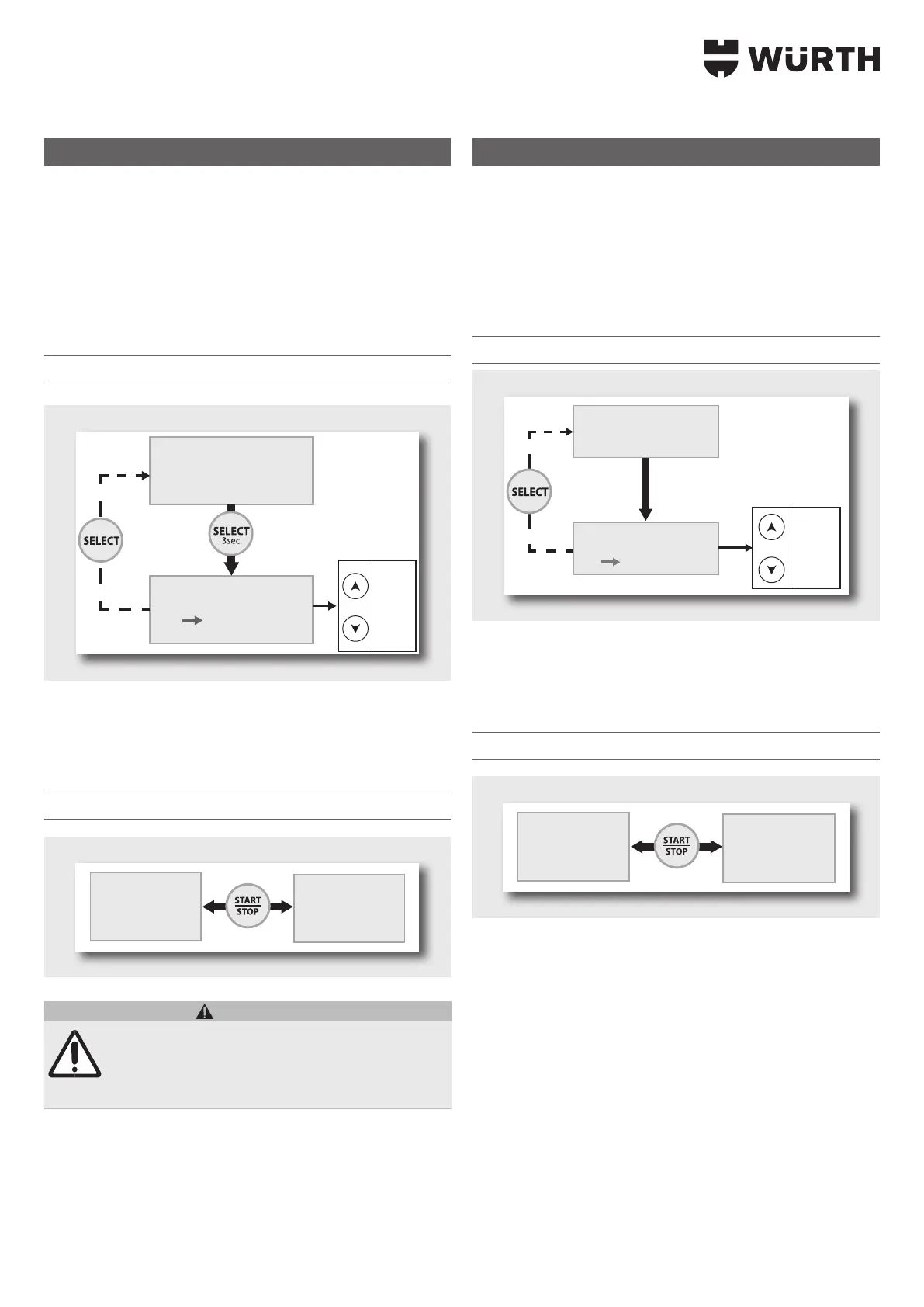

DIAG+ moduser
Under diagnose ved motorstillstand opprettholder apparatet strøm-
forsyningen til driftsbatteriet for elektriske forbrukere (motorkjling,
vindusheis, driftselektronikk osv.) opp til 100 A. Det holder en kon-
stant spenning på: - 12 V til 14,8 V
Spenningsinnstilling:
Spenningen på batteriet kan stilles inn i trinn på 0,1 V avhengig av
spesikasjonen til den enkelte produsenten.
Innstillinger DIAG+ modus
12.0V
12.1V
...
14.8V
DIAG+
U=13.5V
12V
DIAG+
U=13.2V
12V
f Forbind ladeklemmene: rd (+) og svart (-) med batteriet.
f Trykk START/STOPP-knappen.
f Den momentant forbrukte strømmen og den momentane spen-
ningen blir vist.
Start DIAG+ modus
DIAG+
U=13.5V
12V
I=12A
U=13.5V
DIAG+ 12V
FORSIKTIG!
Hvis den viste strømmen er høyere enn 10 A, er batteriet
utladet. Apparatet starter automatisk en ladeprosess.
Kontroller at alle elektriske forbrukere i bilen er utkoblet.
Vent til strømmen ligger under 10 A, før du utfører
diagnosen.
SHOWROOM modus
Ved motorstillstand muliggjør apparatet bruk av elektriske forbrukere
(motorkjling, vindusheis, driftselektronikk osv.) med en konstant
strøm opp til 100 A ved en innstillbar spenning på: - 12 V til 14,8 V
Spenningsinnstillingsområde:
Det er mulig å stille inn spenningen på batteriet i trinn på 0,1 V etter
spesikasjon fra de enkelte produsentene.
Innstillinger SHOWROOM modus
12.0V
12.1V
...
14.8V
SHOWROOM
U=13.5V
12V
SHOWROOM
U=13.7V
12V
Første trinn
f Forbind ladeklemmene: rd (+) og svart (-) med batteriet.
f Trykk START/STOPP-knappen.
f Strømopptaket og den momentane spenningen blir vist.
Start SHOWROOM modus
SHOWROOM
U=13.5V
12V
I=12A
U=13.5V
SHOWROOM 12V
Tilkobling uten batteri (ikke anbefalt):
f Det er mulig å forsyne bilen med strøm uten batteri ved at man
trykker START/STOPP-knappen i tre sekunder.
3 På displayet vises det i ett sekund No battery før bilen blir
forsynt.
