44

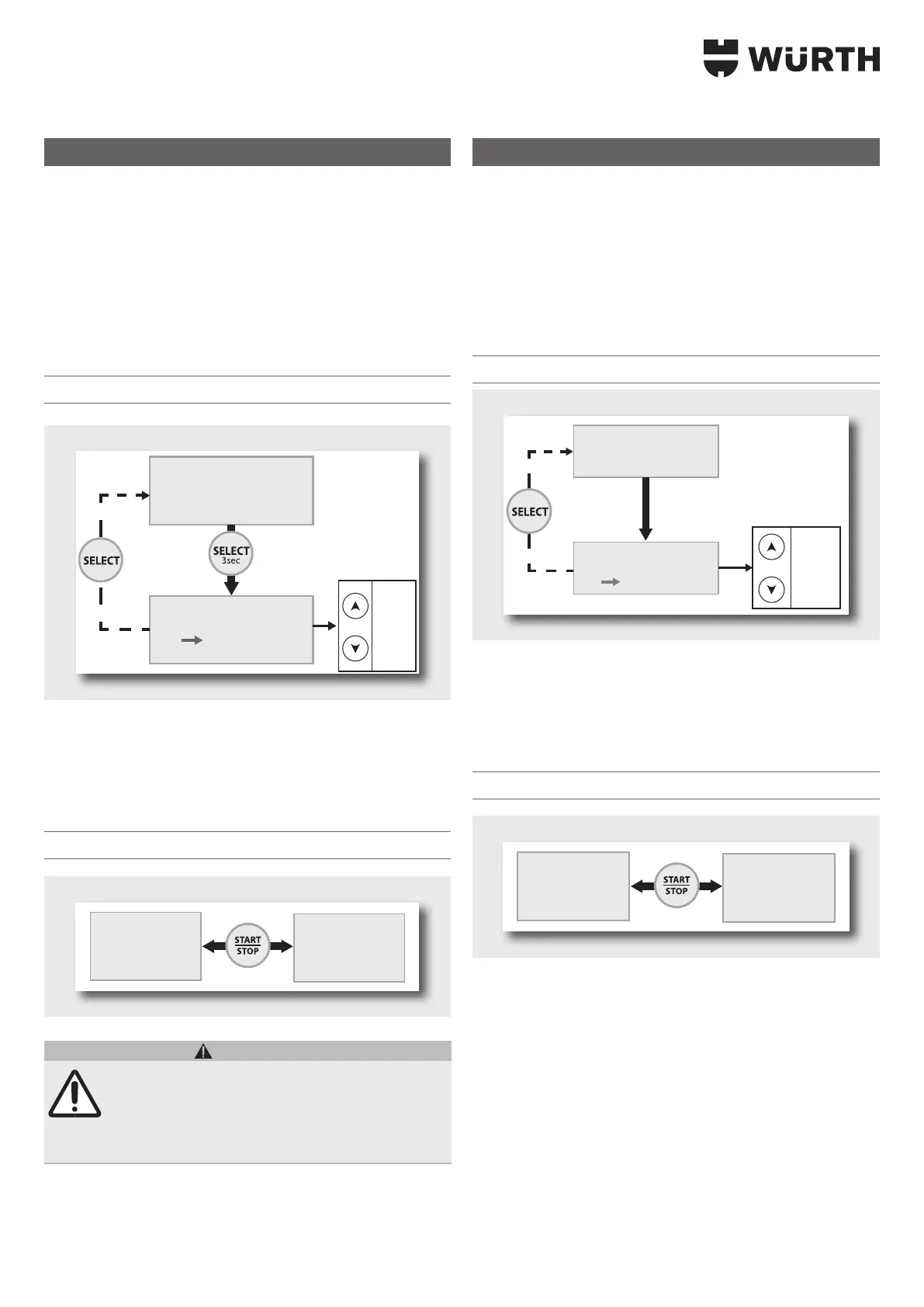

Modes DIAG +
Durant le diagnostic, moteur à l'arrêt, l'appareil maintient l'alimenta-
tion électrique de la batterie de bord pour les consommateurs élec-
triques (refroidissement du moteur, lève-vitre, électronique de bord,
etc.) jusqu'à 100 A. Il maintient une tension constante de : - 12 V à
14,8 V
Réglage de tension :
La tension sur la batterie peut être réglée par pas de 0,1 V selon les
spcications du fabricant concern.
Réglages mode DIAG +
12.0V
12.1V
...
14.8V
DIAG+
U=13.5V
12V
DIAG+
U=13.2V
12V
f Connectez les pinces de chargement : rouge (+) et noir (-) avec
la batterie.
f Appuyez sur la touche START/STOP [DÉMARRAGE/ARRÊT].
f L'intensité instantanée consommée et la tension instantanée
sachent
Démarrer mode DIAG +
DIAG+
U=13.5V
12V
I=12A
U=13.5V
DIAG+ 12V

Si lintensit qui sache est suprieure  10 A, la batterie
est déchargée. L'appareil va automatiquement débuter
un chargement. Vriez si tous les consommateurs
électriques du véhicule sont éteints. Attendez que
l'intensité soit repassée sous 10 A pour procéder aux
diagnostic.
Mode SHOWROOM
Moteur à l'arrêt, l'appareil permet d'utiliser des consommateurs élec-
triques (refroidissement du moteur, lève-vitre, électronique de bord,
etc.) à intensité constante jusqu'à 100 A avec une tension réglable :
de - 12 V à 14,8 V
Plage de réglage de tension :
La tension sur la batterie peut être réglée par pas de 0,1 V selon les
spcications du fabricant concern.
Réglages mode SHOWROOM
12.0V
12.1V
...
14.8V
SHOWROOM
U=13.5V
12V
SHOWROOM
U=13.7V
12V
Première étape
f Connectez les pinces de chargement : rouge (+) et noir (-) avec
la batterie.
f Appuyez sur la touche START/STOP [DÉMARRAGE/ARRÊT].
f Lintensit absorbe et la tension instantane sachent.
Démarrer mode SHOWROOM
SHOWROOM
U=13.5V
12V
I=12A
U=13.5V
SHOWROOM 12V
Raccordement sans batterie (déconseillé) :
f Il est possible d'alimenter le véhicule en électricité sans batterie,
en appuyant pendant trois secondes sur le bouton START/STOP
[DÉMARRAGE/ARRÊT].
3 Sur l'écran, le texte No battery apparaît pendant une seconde
avant que le véhicule ne soit alimenté.
