Würth 0510 955 710 - Page 72

72
Advanced Menu
ON
OFF
ADVANCED MENU
Power Supply: OFF
EXPERT CURVE
OFF
EXPERT CURVE
Ucharge: 14.3V
EXPERT CURVE
Urecovery: OFF
ON
OFF
ON
OFF
ADVANCED MENU
expert curve: OFF
EXPERT CURVE
T recovery: 5h
1h
2h
...
24h
EXPERT CURVE
T desulfat: 12h
1h
2h
...
24h
EXPERT CURVE
Tch_max: 16h
1h
2h
...
36h
EXPERT CURVE
Tch_min: 0h
0h
1h
...
Tch_max
EXPERT CURVE
T refresh: 5h
OFF
1h
2h
...
12h
EXPERT CURVE
U refresh: 16.0V
Uch
...
15.9V
16.0V
EXPERT CURVE
OCP: 200%
100%
...
245%
250%
ADVANCED MENU
Save? No
Yes
No
RETURN
OFF
Uch
...
15.9V
16.0V
10A/100Ah
11A/100Ah
...
200A/100Ah
OFF
12.0V
12.1V
...
Uch
ON
OFF
ADVANCED MENU
Change bat.: OFF
EXPERT CURVE
Ichrg: 20A/100Ah
12.0V
12.1V
...
16.0V
72

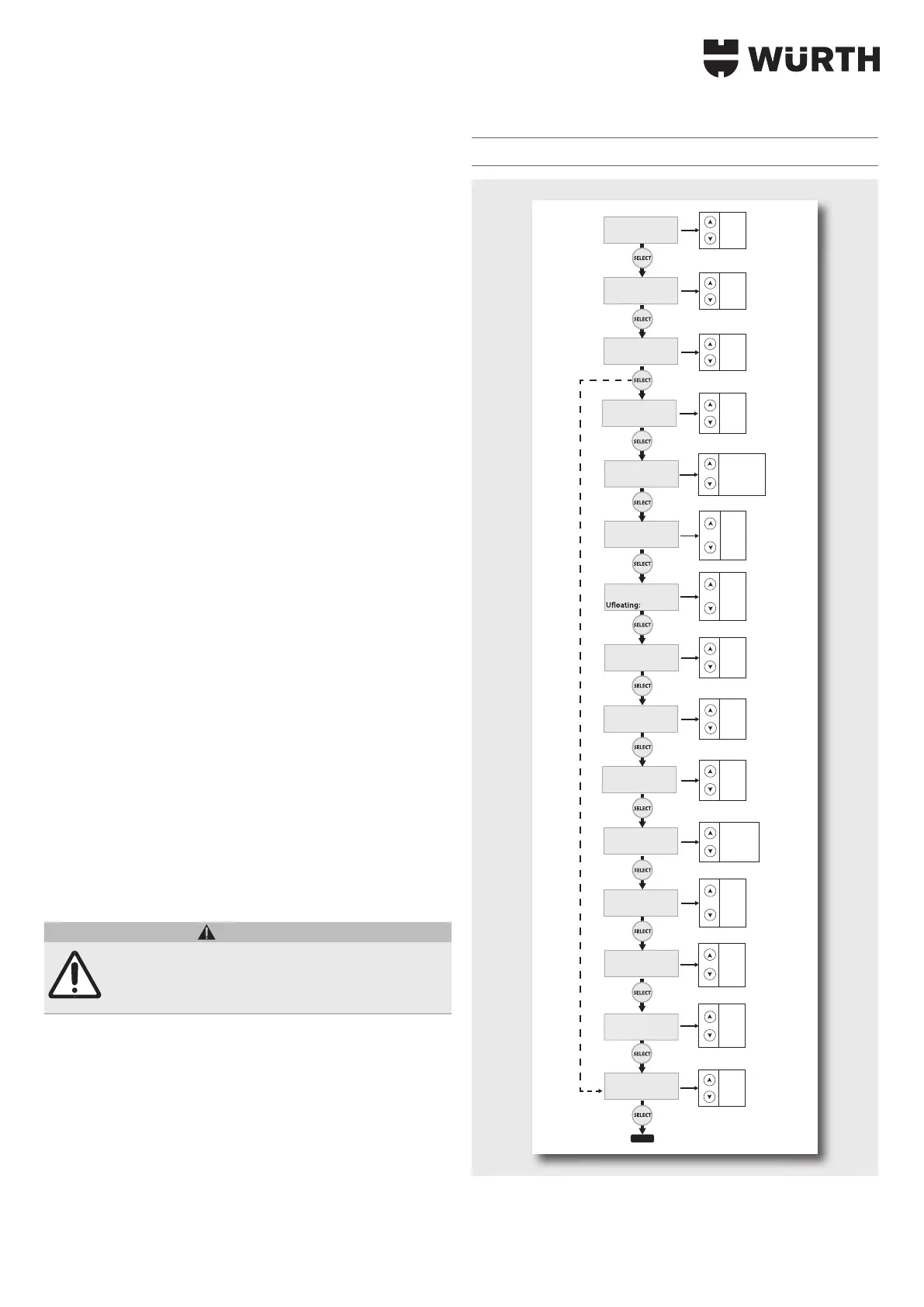

Configuração dos ajustes da curva «EXPERT»:
Com a curva de carga
EXPERT ativada,  possvel congurar os
ajustes da curva (tipo IU
0
I
0
U):
• Ucharge: Tensão de carga ajustável entre 12 e 16 V (etapa de
carregamento 7)
• Icharge: Corrente de carga ajustável de 10 A a 200 A com uma
capacidade de bateria de 100 Ah (etapa 6).
• Urecovery: Tensão de recuperação ajustável até 30 V. Se OFF for
introduzido, a função de recuperação está inativa (etapa de carrega-
mento 2 e 4)
• SUoating: Tensão de manutenção ajustável, de acordo com o
valor nominal U introduzido. Se OFF for introduzido, a função de
manutenção está inativa (etapa de carregamento 9).
• T recovery: tempo máximo da recuperação de células em curto-cir-
cuito, ajustável entre 1 e 24 horas (etapa de carregamento 2).
• T refresh: Duração da fase de regeneração - ajustável entre 1 e 12
horas. Se OFF for introduzido, a função de atualização está inativa
(etapa de carregamento 8).
• T desulfat: tempo máximo, ajustável, da fase de dessulfatação
entre 1 a 24 horas (etapa de carregamento 8).
• T ch_max: tempo de carga máximo (etapa de carregamento 7 e 6).
• T ch_min: tempo de carga mínimo (etapa de carregamento 7 e 6).
• Urefresh: tensão máxima durante um tempo de atualização (etapa
de carregamento 8).
• OCP (Proteção contra sobrecarga): percentagem máxima
ajustável da capacidade da bateria antes da desconexão de prote-
ção (etapa de carregamento 8).
CUIDADO !
Durante o carregamento de uma bateria montada, uma
tensão Urecovery ou Urefresh demasiado alta pode
danicar a eletrnica do veculo. Neste caso, o ajuste
destes parmetros no deve exceder 15 V.
f Para guardar e ativar os ajustes novos, selecionar ADVANCED
MENU
, speichern [guardar] e Ja [Sim].
f Pressione Mode, para sair do menu de ajuste.
