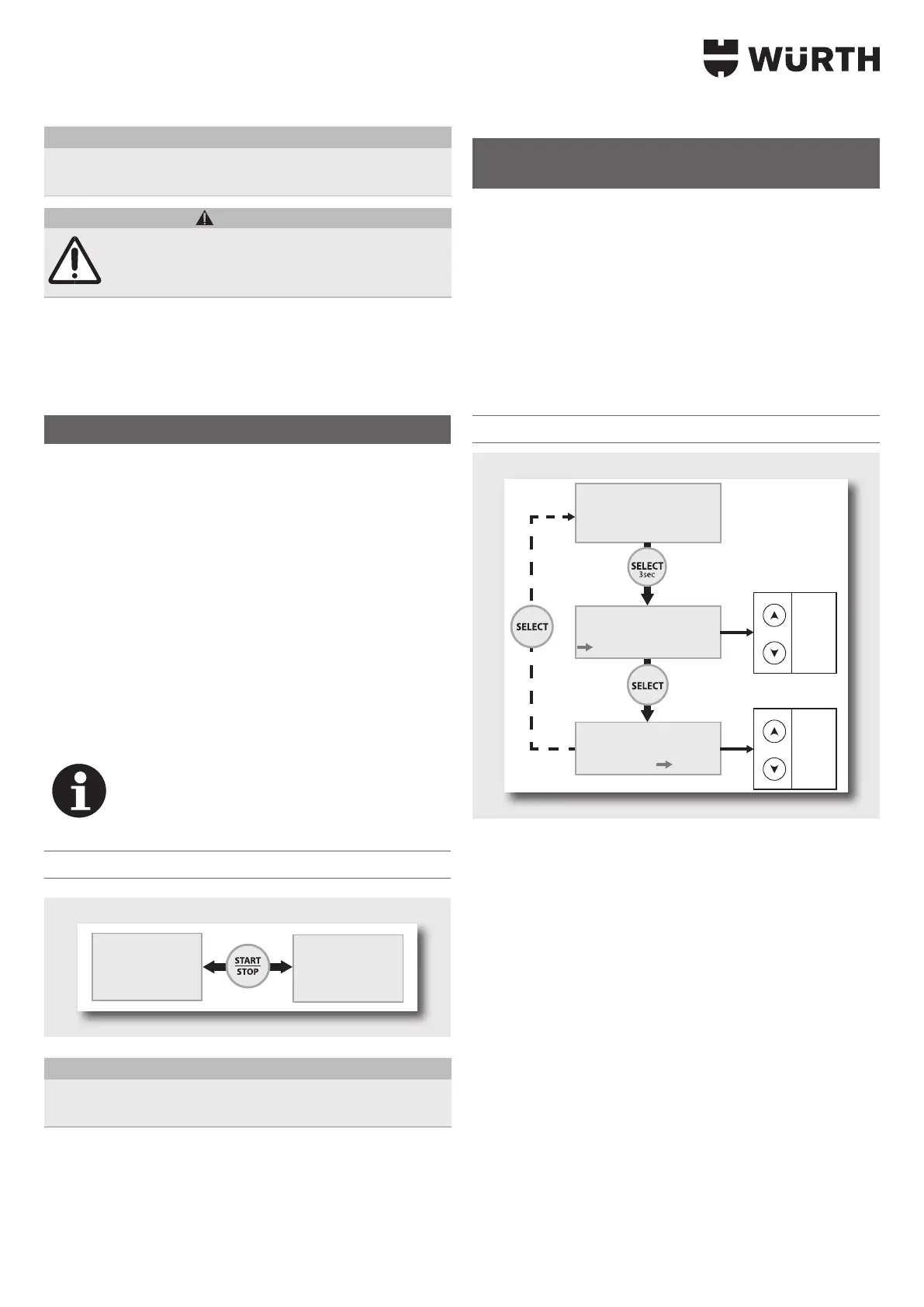

9
Achtung !
Eine Verpolung kann die Fahrzeugelektronik schdigen.
VORSICHT !
Ist der angezeigte Strom höher als 10 A ist die Batterie
entladen. Das Gert wird automatisch einen Ladevorgang
beginnen.
f Prüfen Sie, ob alle elektrischen Verbraucher im Fahrzeug ausge-
schaltet sind.
f Warten Sie, bis der Strom unter 10 A sinkt, ehe Sie die Fahrzeug-
elektronik nutzen.
BATTERIE TAUSCHEN Modus (optional)
Das Gerät versorgt das Bordnetz mit einer stabilen Spannung wäh-
rend des Batteriewechsels, um den Verlust von Speicherinhalten zu
vermeiden. Bei der Standardeinstellung ist dieser Modus inaktiv und
erscheint nicht in der Liste der Modi. Durch das Menü ADVANCED
MENU
ist er einstellbar.
Einstellung
f Anschluss:
• Schwarze Klemme an eine blanke Stelle der Karosserie.
• Rote Klemme so an den positiven Batterieanschluss, dass die Batterie
ohne Entfernen der Klemme ausgebaut werden kann.
f
Drücken Sie den START/STOP Knopf.
3 Die Stromaufnahme und die nominale Spannung wird ange-
zeigt.
Hinweis
Achten Sie beim Tausch der Batterie auf die richtige
Polaritt und vermeiden Sie ein Lsen der Zangen, da
sonst Datenverlust droht.
Start BATTERIE TAUSCHEN Modus
BATTERIE TAUSCHEN
BATTERIE TAUSCHEN
U=12.9V I=26A12V
Achtung !
Eine Verpolung kann die Fahrzeugelektronik schdigen.
POWER SUPPLY Modus (Stromversorgung)
(optional)
Der Modus für erfahrene Anwender ermöglicht die Benutzung des
Ladegerts als leistungsstarke Gleichspannungsquelle, deren Span-
nung und gelieferter Maximalstrom einstellbar ist. Bei der Standar-
deinstellung ist dieser Modus inaktiv und erscheint nicht in der Liste
der Modi. Durch das Menü ADVANCED MENU ist er einstellbar .
Einstellung der Spannung und der Begrenzung des
Stroms:
Die Spannung kann zwischen 2 und 16 V eingestellt werden und der
gelieferte Maximalstrom zwischen 2 und 100 A.
Einstellungen POWER SUPPLY Modus
POWER SUPPLY
U=19.6V I<30A
POWER SUPPLY
U=19.6V I<10A
2.0V
2.1V
...
16.0V
2A
3A
...
100A
POWER SUPPLY
U=13.5V I<30A
Erste Schritte:
f Drücken Sie den START/STOP Knopf.
f Die Stromaufnahme und die momentane Spannung wird ange-
zeigt.
