Akku-Ladezustandsanzeige
Der Akku
9
ist mit einer Ladezustandsanzeige
11
aus-
gestattet.
Durch Drücken der Taste
10
kann der Ladezustand
auch bei abgenommenen Akku bzw. bei stillstehendem
Gerät geprüft werden (Gerät mindestens 1 Minute aus-
geschaltet). Nach ca. 4 Sekunden erlischt die Ladezu-
standsanzeige selbsttätig.
Beim Blinken des ersten Anzeigeelementes ist der Akku
nahezu entladen (0 – 10 %) und muss wieder aufgela-
den werden.
Zusatzgriff (Bild B)
Verwenden Sie Ihr Gerät nur mit dem Zusatz-
griff 2.
Das Griffstück durch Linksdrehen lösen. Den Zusatz-
griff
2
schwenken und der Arbeitsstellung anpassen.
Das Griffstück danach durch Rechtsdrehen wieder fest
anziehen.
Bohrspindel-Arretierung
Das Gerät besitzt zum einfachen und schnellen Wech-
sel von Einsatzwerkzeugen/Bohrfutter eine Bohrspin-
del-Arretierung, wodurch ein Festhalten der Bohrspin-
del von Hand bzw. mit Werkzeug entfällt.
Werkzeug einsetzen (Bild C)
Bohrfutter öffnen, Werkzeug einsetzen und Schnell-
spannbohrfutter von Hand spannen. Sobald das Werk-
zeug gehalten wird, muss die Hülse noch um ca. 1/4
Umdrehung weitergedreht werden, damit die Spann-
kraftsicherung einrasten kann (Pos.
➊
; 1x klicken).
Die eigentliche Werkzeugspannung erfolgt erst an-
schließend durch kräftiges Drehen der Hülse in Richtung
„ GRIP, ZU“. Dabei muss das Bohrfutter mehrmals
nacheinander hörbar „klicken“ (Pos.
➋
).
Werkzeug entnehmen
Bohrfutter durch Drehen der Hülse in Richtung „AUF,
RELEASE “ öffnen.
Bei starker Spannung am Bohrfutterkopf mit einem Ga-
belschlüssel
gegenhalten und dann Hülse mit einem
kräftigen Ruck von Hand lösen.
Inbetriebnahme
Akku einsetzen
❏
Verwenden Sie nur original Würth Lithium-Io-
nen-Akkus mit der auf dem Typenschild Ihres Elek-
trowerkzeugs angegebenen Spannung.
Den Drehrichtungsumschalter
6
auf Mitte = Ein-
schaltsperre stellen und den geladenen Akku
9
in die
Akku-Aufnahme einschieben, bis dieser spürbar einras-
tet.

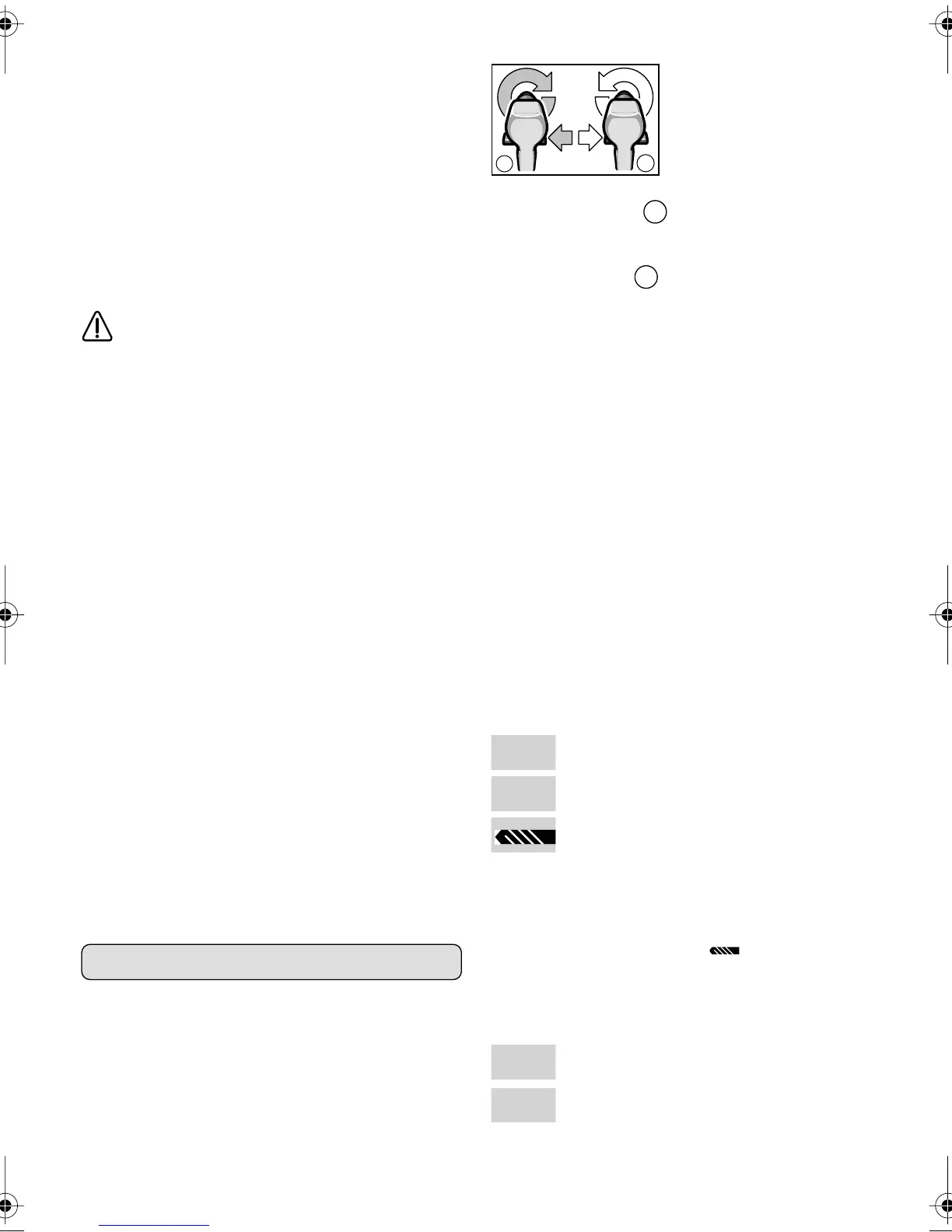

Umschalten der Drehrichtung
Mit dem Drehrichtungsum-
schalter
6
wird die Drehrich-
tung der Maschine umge-
schaltet. Bei betätigtem
Ein-/Ausschalter
7
ist dies
jedoch nicht möglich.
Drehrichtung rechts ( )
Den Drehrichtungsumschalter nach links bis zum An-
schlag durchdrücken (Eindrehen von Schrauben).
Drehrichtung links ( )
Den Drehrichtungsumschalter nach rechts bis zum An-
schlag durchdrücken (Lösen bzw. Herausdrehen von
Schrauben).
Die Umschaltung darf nur bei stillstehender Maschine
erfolgen!
Ein-/Ausschalten
Zur
Inbetriebnahme
des Gerätes den Ein-/Ausschal-
ter
7
drücken und gedrückt halten.
Die Maschine läuft je nach Druck auf den Ein-/Aus-
schalter
7
mit variabler Drehzahl zwischen 0 und Ma-
ximum. Leichter Druck auf den Ein-/Ausschalter bewirkt
eine kleine Drehzahl und macht somit einen kontrollier-
ten Anlauf möglich. Mit zunehmendem Druck wird die
Drehzahl erhöht.
Zum
Ausschalten
des Gerätes den Ein-/Ausschalter
7
loslassen.
Drehmoment einstellen (Bild D)
Im praktischen Versuch ist zu ermitteln, mit welcher der
20 Einstellungen des Drehmoment-Einstellrings
3
die
Schrauben bündig in das Material eingedreht werden.
Schwache Einstellung, z. B. kleine Schrau-
ben, weiche Werkstoffe.
Starke Einstellung, z. B. große Schrauben,
harte Werkstoffe.
Überrastkupplung deaktiviert, z. B. zum Boh-
ren und Herausdrehen von Schrauben.
Bei richtiger Einstellung des Drehmoments öffnet die
Überrastkupplung, sobald die Schraube bündig in das
Material eingedreht bzw. das eingestellte Drehmoment
erreicht ist. Beim Herausdrehen eine höhere Einstellung
wählen, bzw. auf das Symbol „ “ stellen.
Gangwahlschalter
Mit dem Gangwahlschalter
4
können zwei Drehzahlbe-
reiche vorgewählt werden:
1. Gang:
niedriger Drehzahlbereich
2. Gang:
hoher Drehzahlbereich
Die Umschaltung darf nur bei stillstehender Maschine
erfolgen!
➡
➡
b
a
a
b
1
20
1
2
BS 28 Combi.book Seite 8 Mittwoch, 21. Dezember 2005 4:23 16
