111
Piezīme: * SMAW- Aizsargāta metāla loka metināšana.
* MIG(smagajiem)- MIG uz smagajiem metāliem.
* MIG(vieglajiem)- MIG uz vieglajiem
sakausējumiem. loka metināšana
* TIG, GTAW- gāzes volframa loka metināšana
* SAW Ekranēts pusautomātiskā loka metināšanas.
* PAC- Plazmas loka griešana. * PAW- Plazmas

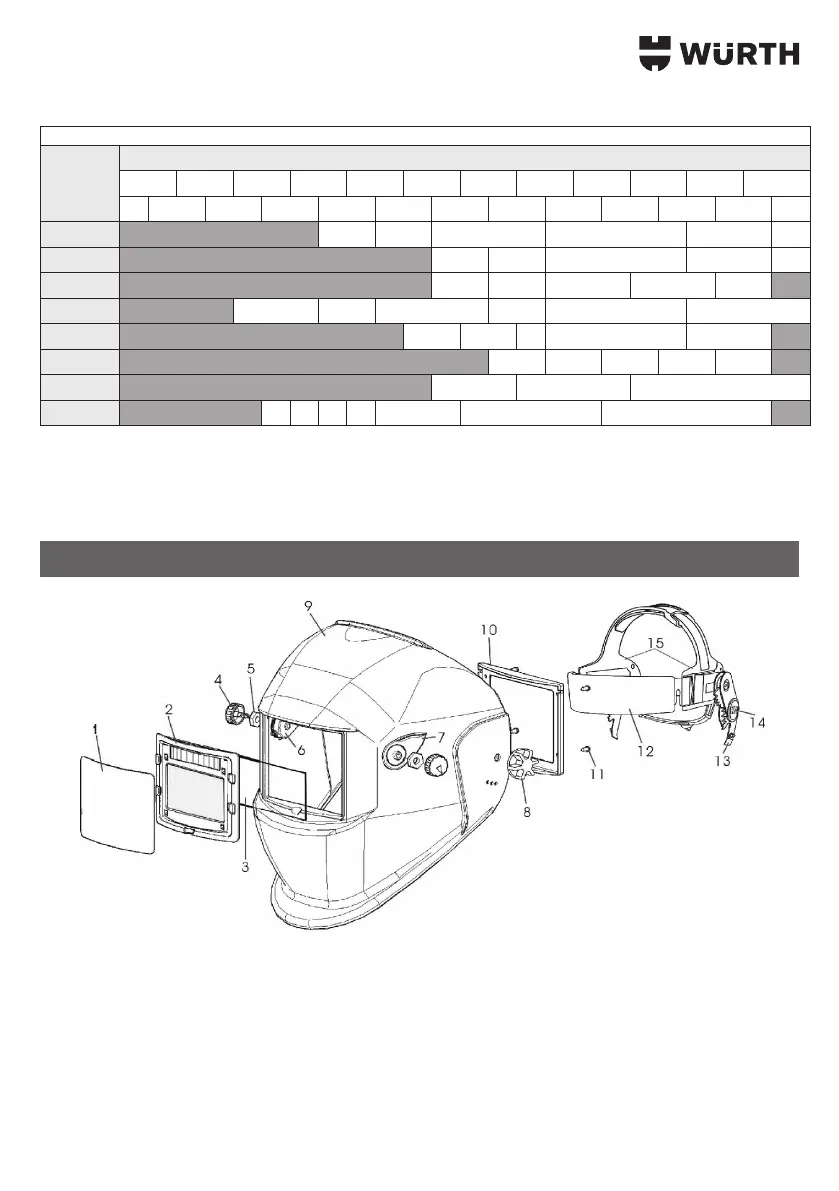

Nokrāsa rokasgrāmatas tabulu Nr.1
Metināšanas
process
elektriskais loks (Amperi)
0.5 2.5 10 20 40 80 125 175 225 275 350 450
1 5 15 30 60 100 150 200 250 300 400 500
SMAW
9 10 11 12 13 14
MIG (Heavy)
10 11 12 13 14
MIG (Light)
10 11 12 13 14 15
TIG, GTAW
9 10 11 12 13 14
MAG/CO
2
10 11 12 13 14 15
SAW
10 11 12 13 14 15
PAC
11 12 13
PAW
8 9 10 11 12 13 14 15
Detaļu saraksts un montāža
1. Priekšējā vāka lēca
2. Automātiska tumšāka filtra kasetne
3. Iekšējā vāka lēca
4. Nokrāsa poga / jutības poga
5. 2 x nokrāsa rieksts
6/7. Nokrāsa kaste / jutīguma lodziņš
8. 2 x bloķēšanas uzgrieznis
9. Rāmis (metināšanas maska)
10. Filtru iestatījumu rāmis
11. 4 x filtra iestatījumu skrūve
12. Priekšējā galvassaite
13. 2 x regulējams ierobežošanas paplāksnis
14. 2 x skrūve
15. Regulējams galvassaite
