Buchse A (Stromversorgung)
Auf der Seite A nden Sie die Buchse
für die Stromversorgung.
A1 - Nicht belegt
A2 - Nicht belegt
A3 - Nicht belegt
A4 - (+) 12V Batterie / Dauerplus *
A5 - Elektrische Antenne (+)
A6 - Nicht belegt
A7 - (+) 12V Zündungsplus*
A8 - Minus / Masse (-)
* Einige KFZ-Hersteller verwenden
eigene Kontaktbelegungen. Insbe-
sondere sind die Klemme A7
(Zündungsplus) und A4 (Dauerplus)
häug vertauscht. Dies zeigt sich darin,
dass das Radio bei ausgeschalteter
Zündung nicht eingeschaltet werden
kann und dass die Einstellungen nach
jedem Ausschalten des Radios verloren
gehen. In dem Fall können diese zwei
Klemmen vertauscht werden.
Buchse B (Lautsprecher)
Auf der Seite B benden sich die Laut-
sprecher-Anschlüsse.
B1 - Lautsprecher hinten rechts (+)
B2 - Lautsprecher hinten rechts (-)
B3 - Lautsprecher vorne rechts (+)
B4 - Lautsprecher vorne rechts (-)
B5 - Lautsprecher vorne links (+)
B6 - Lautsprecher vorne links (-)
B7 - Lautsprecher hinten links (+)
B8 - Lautsprecher hinten links (-)
Die Anschlüsse sind paarweise farblich
gekennzeichnet: je ein (+) und ein (-).
2 1 2 1
4 3 4 3
6 5 6 5
8 7 8 7

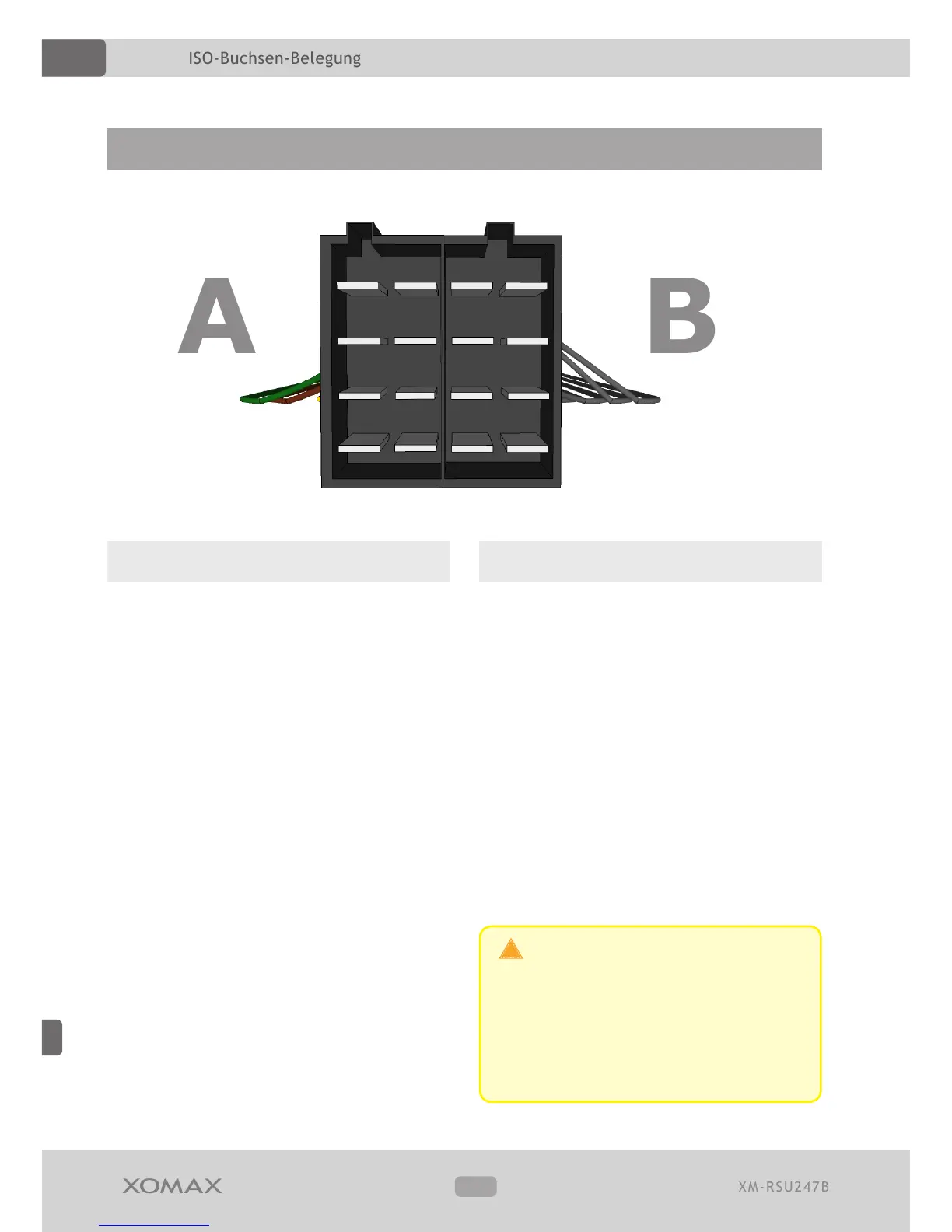

ISO-Buchsen-Belegung
Die Bauform von ISO-Steckern
ist genormt, deren Belegung aller-
dings nicht. Ein einfacher Plug'n'Play
Anschluss kann bei Nichtübereinstim-
mung der Belegung zu schwerwie-
genden Fehlern führen.
