Xpresskit PKTX - Wiring Guide; Wire Legend; Connector 2 (White - 6 pin); D2 D Cable

PKTX
Connect the provided D2D cable to the XKLOADER to update the module firmware via Internet
Connectez le câble D2D fourni au XKLOADER pour les mises à jour du module par internet.
Connector 1 (White/Red - 4 ):
Determine the type of installation:
- INSTALLATION WITH D2D
- INSTALLATION WITHOUT D2D
See page 3
pin
Connector 2 (White - 6 pin):
See connection and Programming associated
with the vehicle in the Vehicle Fit Guide (P.4-5).
2
conn.
conn.
Data 2
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
Blue | Bleu
Green | Vert
Pink | Rose
Black | Noir
Data 1
(-)While running (status)
See configuration
Key Sense
Connecteur 2 (Blanc - ):
Déterminez le type de branchement et de
programmation selon votre véhicule. (Voir GUIDE
DES VOITURES, P.4-5).
6 pins
Ground
Connect wire to Remote-Starter/Alarm
Branchement du filage au démarreur
à distance/Alarme
Connect wire to vehicle
Branchement du filage au véhicule

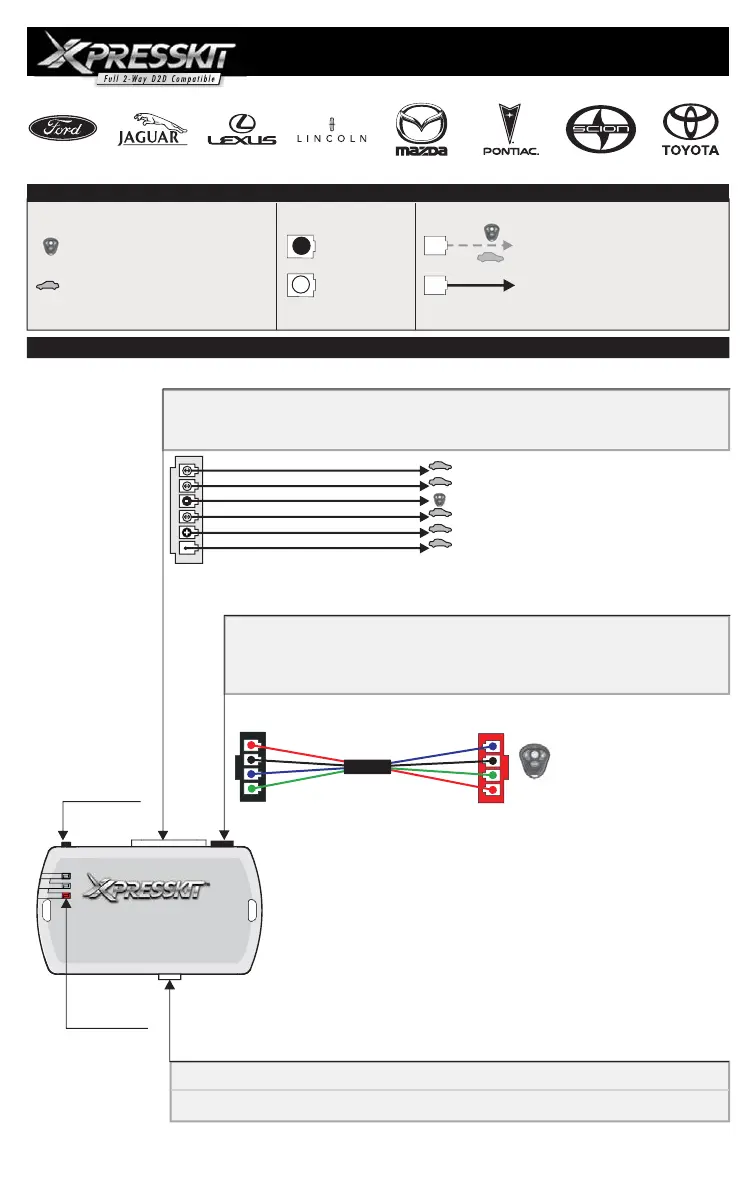

WIRE LEGEND | LEGENDE
D2D Cable | Câble D2D
HARDWARE : 2 and higher
White 4-pin connector for Internet Firmware Update
MATÉRIEL : 2 et plus
Connecteur Blanc 4 pins pour mise à jour par internet
Connector 2 (White - 6 pin) | Connecteur 2 (Blanc - 6 pins)
(Red - 4 pin)
(Rouge - 4 pins)
(Black - 4 pin)
(Noir - 4 pins)
Programming
button
Bouton de
programmation
Red DEL
LED Rouge
W
WIRING GUIDE
Connecteur 1 (Blanc/Rouge - ):
Déterminez le type d’installation:
-Pour l’INSTALLATION D2D
-Pour l'INSTALLATION SANS D2D
4 pins
Voir page 3
Connection always required
Branchement toujours requis
Connection not required with D2D
Branchement non requis avec D2D
Input | Entrée
Output | Sortie
PKTX
DATA KEY BYPASS
Page 2 / 12
