Xterra ERG600W - Page 10

10

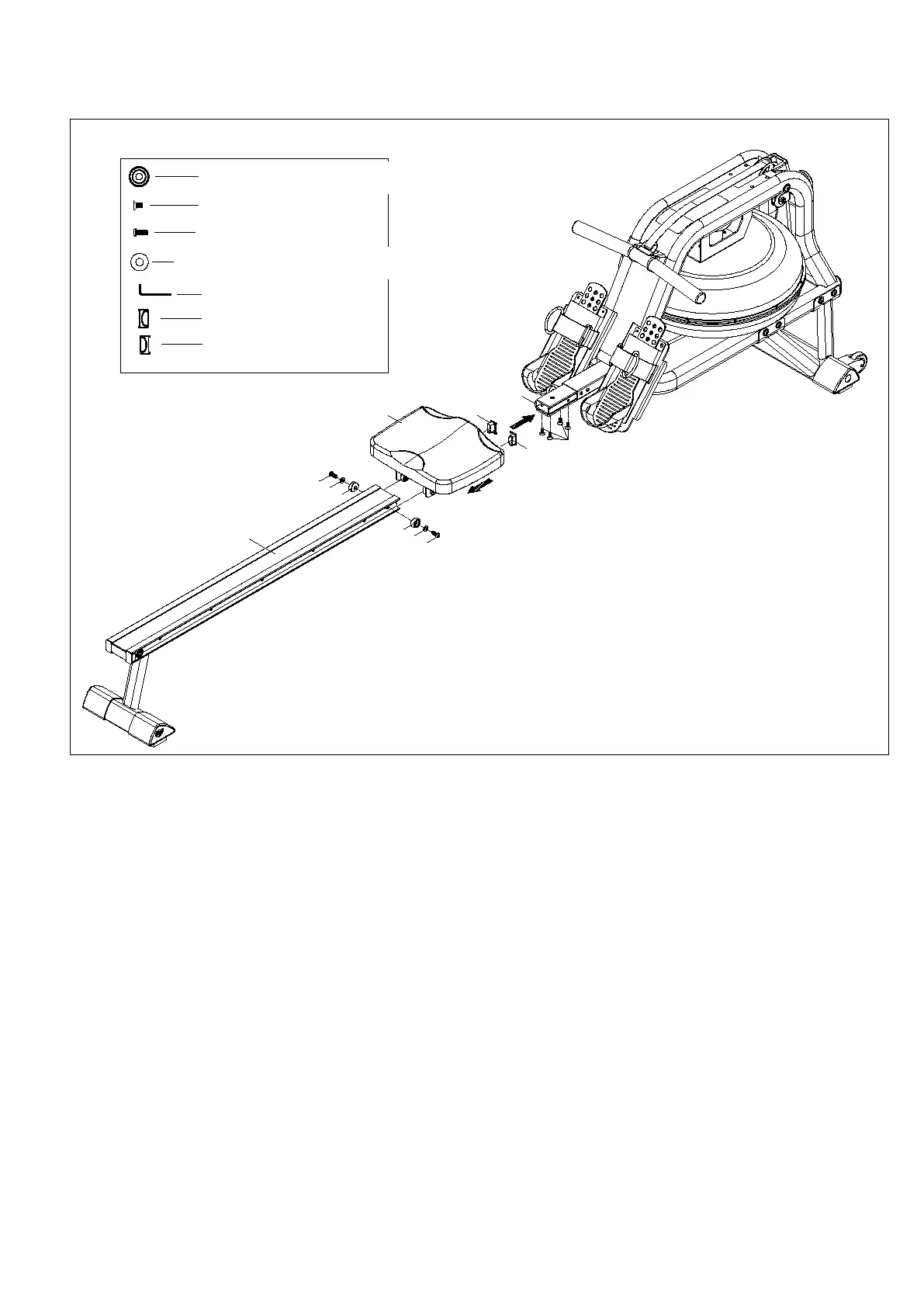

Schritt 4:
#60 M8*18 2pcs
#74 S5
#87 OD16*ID8.5*1.5 2pcs
#58 M8*15 4pcs
#35 Stopper 2pcs
#82
Rail endcap L 1pc
#83 Rail endcap
R 1pc
3
60
87
35
35
87
60
36
83
82
1
58
1. Schieben Sie den Sitz (36) auf die Laufschiene (3).
2. Befestigen Sie die Laufschiene (3) dann mit 4 Schrauben (58) am Hauptrahmen (1).
3. Befestigen Sie nun den Stopper (35) mit 2 Schrauben (60) und 2 Unterlegscheiben (87).
4. Drücken Sie die Schienenendkappen links und rechts (82 und 83) auf die Laufschiene (3).
2 Stück
4 Stück
2 Stück
2 Stück
