11

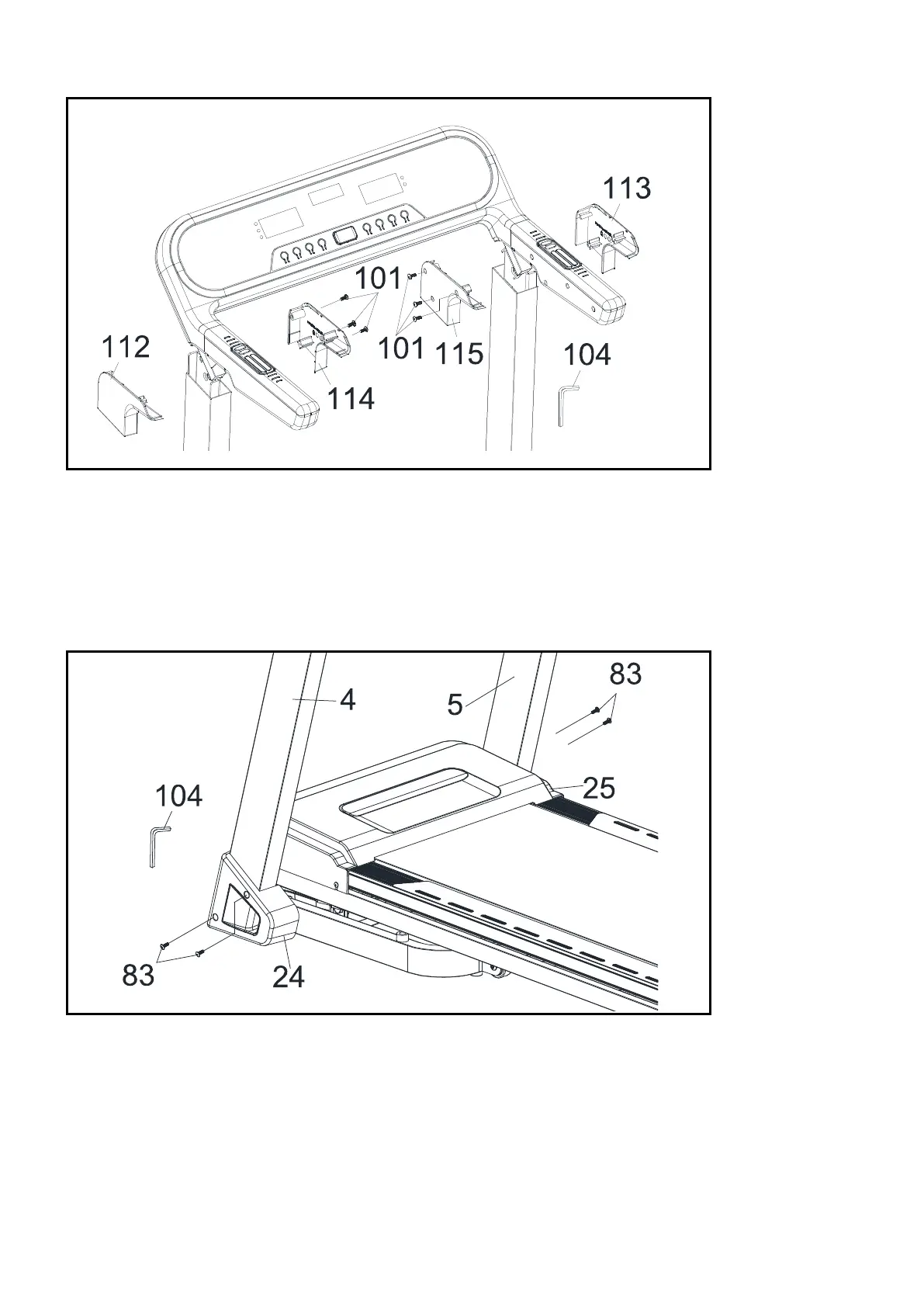

SCHRITT 3
1. Bringen Sie die äußerenAbdeckungenlinks und rechts (112 & 113) sowie die
innerenAbdeckungen links und rechts(114 & 115) an der rechten und linken Stütze (4
& 5)wie abgebildet an und befestigen Sie sie mit6 Stk. 3,5 x 12 mm Blechschrauben
(101) mit dem M5-Inbusschlüssel/Kreuzschlitzschraubendreher(104).
SCHRITT 4
1. Bringen Sie die unteren Rahmenabdeckungen (L & R) (24 & 25) an den Stützen (L &
R) (4 & 5)an und sichern Sie sie mit 4 Stk. M5 x 15 mm Kreuzschlitzschrauben (83)
mithilfe des Kombischlüssels aus M5-Inbusschlüssel & Kreuzschlitzschraubendreher
(104).
