Yakima HoldUp - Page 10

1034426J-10/21

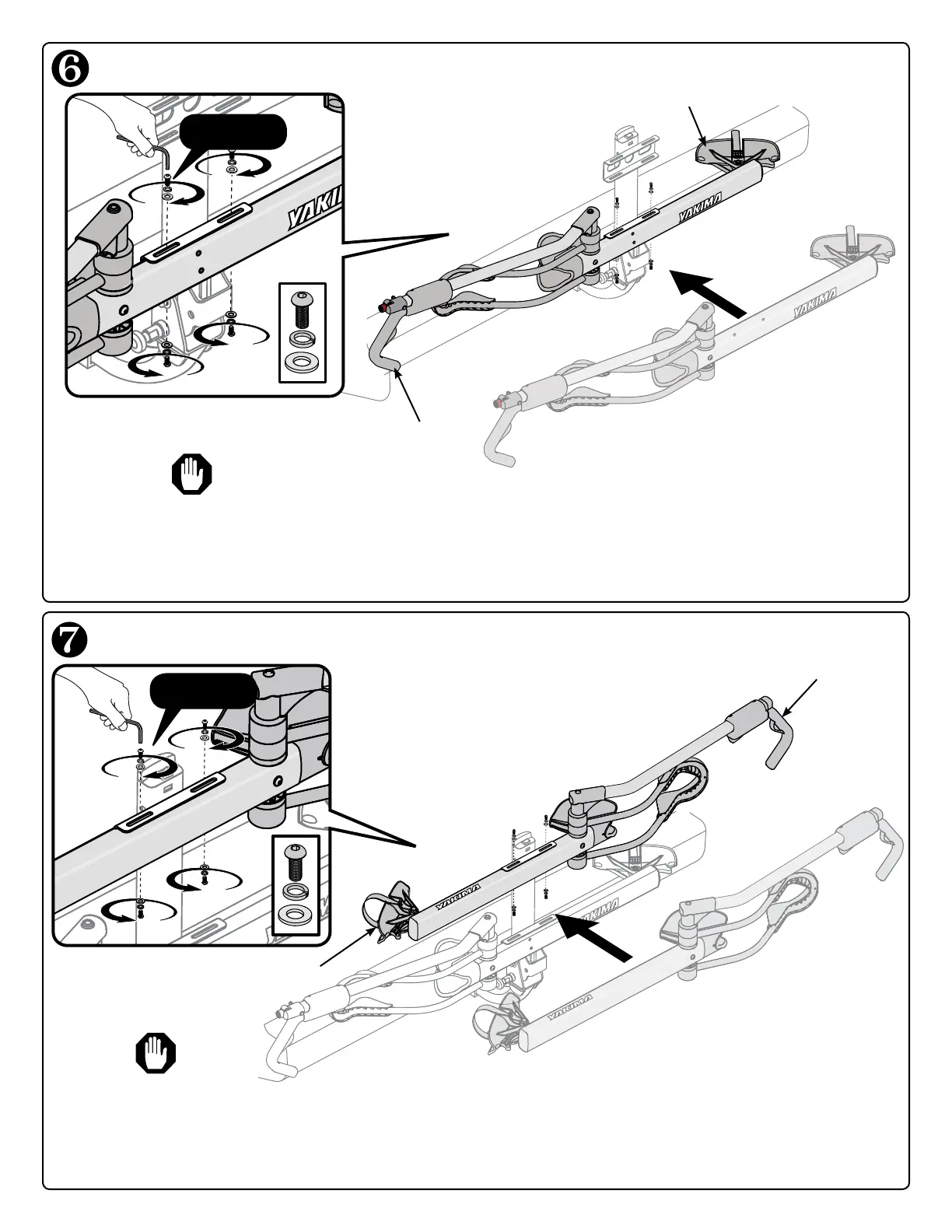

FIXER LE PREMIER SUPPORT À LA BASE.
Courroie crantée
Bras pivotant
FIXER LE DEUXIÈME SUPPORT À LA BASE.
Bras pivotant
Courroie crantée
 Centrer les trous du support dans les rainures de la base.
 Enfiler les boulons, les rondelles de sécurité et les

 Serrer les quatre boulons du bout des doigts.
 Serrer avec la clé fournie.
 Centrer les trous du support dans les rainures de la base.
 Enfiler les boulons, les rondelles de sécurité et les

 Serrer les quatre boulons du bout des doigts.
 Serrer avec la clé fournie.
17pi/lb
17pi/lb
SUPPORT INFÉRIEUR :
IMPORTANT : Placer la courroie
crantée à droite et le bras
pivotant à gauche.
SUPPORT SUPÉRIEUR :
IMPORTANT : Placer la
courroie crantée à gauche
et le bras pivotant à droite.
