196
©
2016 Columbus McKinnon Industrial Products GmbH
• Конец свободной ветви новой грузовой цепи следует закрепить на корпусе/раме или
нижней обойме (в зависимости от модели) грузоподъемного устройства.
• Свободный конец ненагруженной ветви закрепить на грузоподъемном устройстве на
месте старой грузовой цепи.
ВНИМАНИЕ: Свободный конец ненагруженной ветви должен быть обязательно
прикреплен к концевику цепи (рис.).
Проверка грузового и подвесного крюков
Проверку крюков на деформацию, наличие повреждений, растрескивание поверхности,
износ и коррозию следует производить при необходимости, однако не реже, чем один
раз в год. В зависимости от условий эксплуатации могут потребоваться более частые
проверки.
Крюки, непригодные согласно результатам проверки к эксплуатации, следует заменить
новыми. Запрещается проводить какие-либо сварные работы на крюках, например, с
целью устранения следов износа. Подвесные и/или грузовые крюки подлежат замене,
если зев крюка увеличился на 10 % или если номинальные размеры вследствие износа
уменьшились на 5 %. Номинальные значения и пределы износа приведены в таблице 3.
По достижении одного из предельных значений узлы следует заменить.

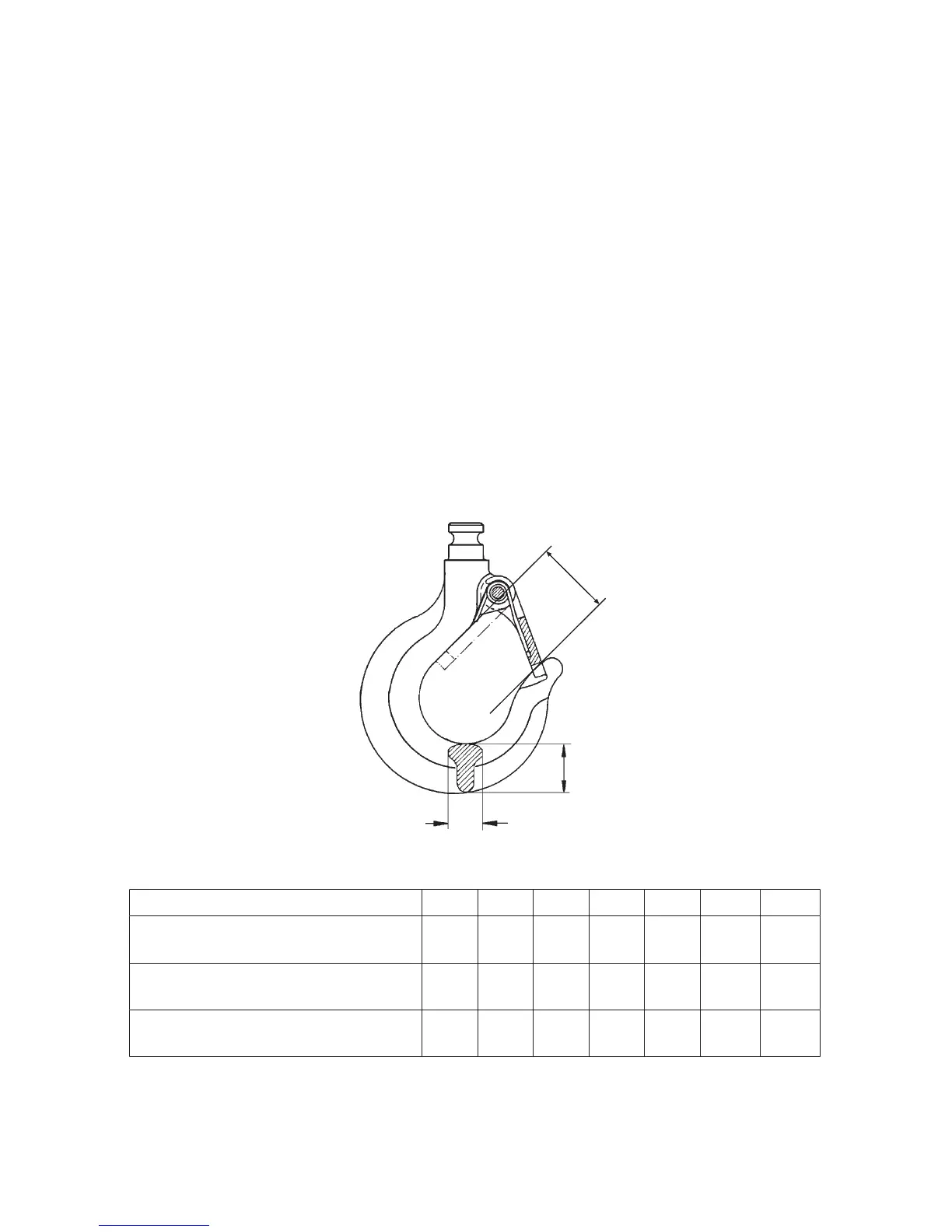

Hakenmaße / Hook dimensions / Dimensions du crochet
Yalelift 360 0,5/1 1/1 2/1 3/1 5/2 10/3 20/6
Hakenöffnungsmaß / Hook opening
Ouverture du crochet
a
nom.
a
max.
[mm]
[mm]
24,0
26,4
29,0
31,9
35,0
38,5
40,0
44,0
47,0
51,7
68,0
74,8
64,0
70,4
Maß Hakenbreite / Hook width
Largeur du crochet
b
nom.
b
min.
[mm]
[mm]
14,0
13,3
19,0
18,1
22,0
20,9
30,0
28,5
37,0
35,2
50,0
47,5
56,0
53,2
Maß Hakendicke / Hook height
Hauteur du crochet
h
nom.
h
min.
[mm]
[mm]
17,0
16,2
22,0
20,9
30,0
28,5
38,0
36,1
45,0
42,8
68,0
64,6
85,0
80,8
Tab. 3
