Panneau de commandes
3
EMX3000—Mode d’emploi
■

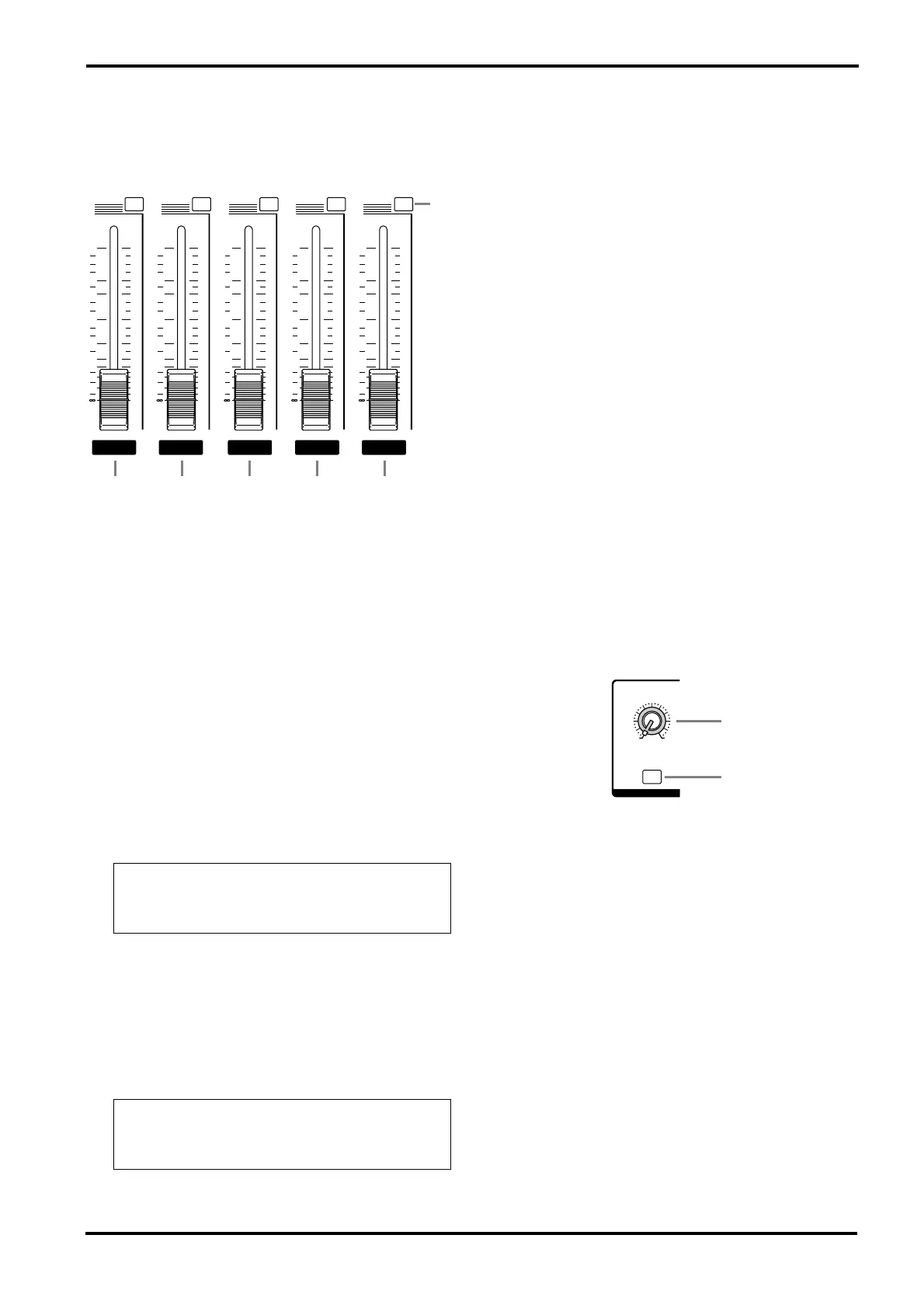

Section Master (maître)
Cette section vous permet de régler le niveau
définitif des sorties.
E
Curseur MONI 1 (monitor 1)
Le curseur MONI 1 ajuste le niveau définitif du
signal envoyé du bus MONITOR 1 à la borne
MONI 1 (panneau entrée/sortie
9
). Si le com-
mutateur de sélection de l’ampli
V
est réglé sur
MONI 1-MONO, ce curseur vous permet d’ajus-
ter le niveau du signal envoyé aux enceintes via
les bornes SPEAKER L/MONI1 1/2.
F
Curseur MONI 2 (monitor 2)
Le curseur MONI 2 ajuste le niveau définitif du
signal envoyé du bus MONITOR 2 à la borne
MONI 2 (panneau entrée/sortie
9
).
G
Curseur EFFECT
Le curseur EFFECT ajuste le niveau définitif du
signal du bus EFFECT allant à la borne EFFECT
(panneau entrée/sortie
A
).
H
Curseur ST 1 (stéréo 1)
Le curseur ST 1 ajuste le niveau définitif du signal
du bus STEREO envoyé à la borne ST 1 (panneau
entrée/sortie
8
). Si le commutateur de sélection
de l’ampli
V
est réglé sur ST1 L-ST1 R, ce cur-
seur détermine également le niveau du signal
envoyé aux bornes SPEAKERS (face arrière
1
).
I
Curseur MONO
Le curseur MONO permet de régler le niveau
final du signal mono venant du bus STEREO et
allant à la borne MONO (panneau entrée/sortie
0
).
Si le commutateur de sélection de l’ampli
V
est
réglé sur MONI 1-MONO, ce curseur vous per-
met d’ajuster le niveau du signal envoyé aux
enceintes via les bornes SPEAKER R/MONO 1/2.
Si le commutateur de sélection de l’ampli
V
est
réglé sur MONO (BRIDGE), ce curseur vous per-
met d’ajuster le niveau du signal envoyé à
l’enceinte via la borne SPEAKERS BRIDGE.
J
AFL (écoute après curseur)
Lorsque le commutateur AFL (after-fader listen)
est activé, le signal de sortie passant par le curseur
correspondant est envoyé à la borne C-R/PHO-
NES (panneau entrée/sortie
B
). Servez-vous de
ces commutateurs pour écouter un signal de sor-
tie particulier via le casque.
■
Section Tape in
Cette section vous permet de régler le niveau
d’entrée d’un enregistreur à cassette ou d’un lec-
teur de CD branché aux bornes TAPE (panneau
entrée/sortie
5
).
K
Commande ST (stéréo)
Cette commande détermine le niveau du signal
venant de la borne TAPE et envoyé au bus STE-
REO.
L Commutateur PFL (écoute avant curseur)
Lorsque ce commutateur est activé, le signal
entrant via les bornes TAPE est pris avant la com-
mande ST K et acheminé à la borne C-R/PHO-
NES (panneau entrée/sortie B).
Remarque: Le réglage de ce curseur n’affecte
pas le niveau du signal du bus EFFECT envoyé
au processeur d’effet interne.
Remarque: Le réglage de ce curseur n’affecte
pas le niveau du signal du bus STEREO envoyé
à la borne ST 2.
E F G H I
J
AFLAFLAFLAFLAFL
0
5
10
15
20
40
50
25
30
0
5
10
15
20
40
50
25
30
0
5
10
15
20
40
50
25
30
0
5
10
15
20
40
50
25
30
0
5
10
15
20
40
50
25
30
MONOMONI 2MONI 1 ST 1EFFECT
