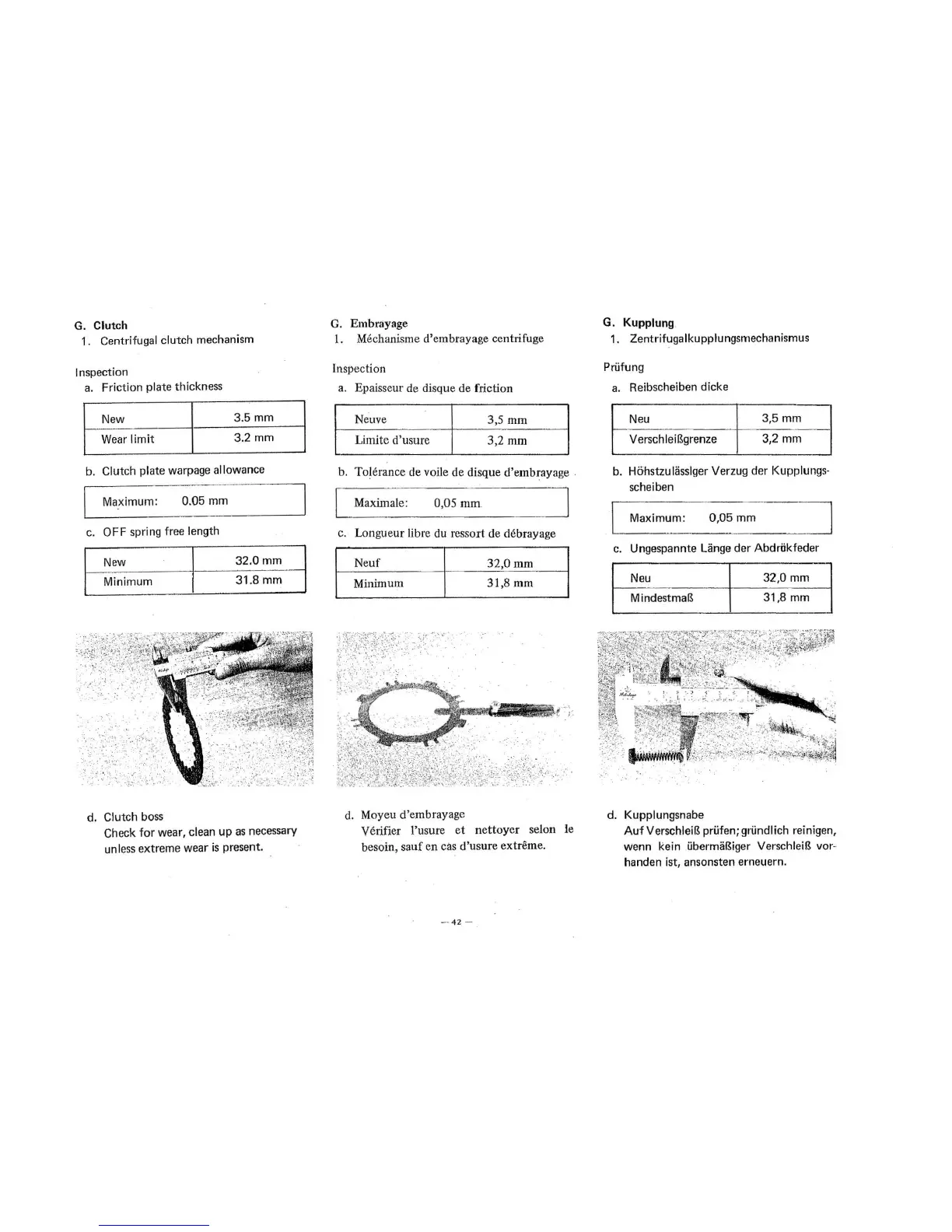

G. Clutch
1.
Centrifugal clutch mechanism
Inspection
a.
Friction plate thickness
New
3.5mm
Wear
limit
3.2mm
b. Clutch plate warpage allowance
Ma
ximum:
0.05 mm
c.
OFF spring free length
New
32.0
mm
Minimum
31.8 mm
d. Clutch
boss
Check
for
wear, clean
up
as
necessary
unless
extreme wear
is
present.
G. Embrayage
1.
Mechanisme d'embrayage centrifuge
Inspection
a. Epaisseur de disque
de
friction
Neuve
3,5
mm
Limite d'usure
3,2mm
b. Tolerance de voile de disque d'embrayage .
Maxim ale:
0,05 mm.
c. Longueur libre
du
ressort de debrayage
Neuf
32,0mm
Minimum
31,8
mm
d. Moyeu d'embrayage
Verifier l'usure
et
nettoyer
selon
le
besoin,
sauf
en
cas
d'usure
extreme.
- 4 2 -
G. Kupplung.
1.
Zentr
ifugalkupplungsmechanismus
Priifung
a. Reibscheiben dicke
3,5m8
Neu
3
,2mm
~~~~~~~~~~~~~~-
V ersch lei Bgrenze
b. Ho·hstzulasslger Verzug der Kupplungs-
scheiben
Maximum: 0,05
mm
c. Ungespannte Lange der Abdrtikfeder
--
Neu
32,0 mm
MindestmaB
31,8 mm
d. Kupplungsnabe
Auf
VerschleiB priifen; griindlich reinigen,
wenn kein
iibermaBiger VerschleiB vor-
handen ist, ansonsten erneuern.
