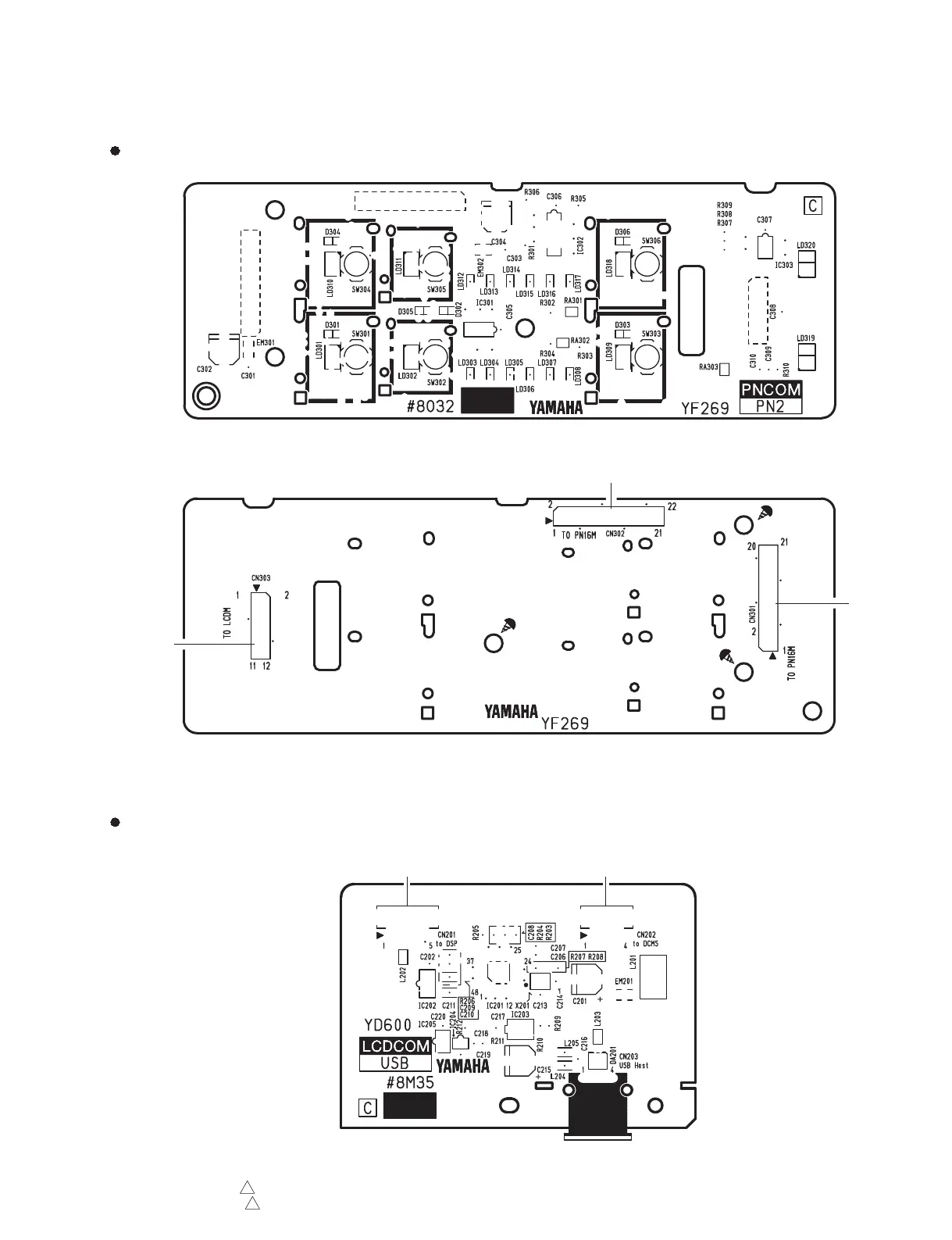

Yamaha QL1 - PN2 (PNCOM) Circuit Board Diagram; USB (LCDCOM) Circuit Board Diagram

11 5
QL5/QL1
Pattern side
（パターン側）
Component side
（部品側）
Component side
（部品側）
PN2 (PNCOM) Circuit Board
USB (LCDCOM) Circuit Board
PN2: 2NA-ZF60470
1
USB:
2NA-WY93730
1
to PN16M-CN506
to PN16M-CN301
to CRYSTAL DISPLAY  （液晶ディスプレイ）  -MASTER A, B
WR '63&1 4/
WR '63&1 4/
WR '&0&1
