Yamaha YFM700RV User Manual

–27–
d. Tighten the locknut.
e. Push in the adjuster cover.
▼
▼▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
WARNING
_
After adjusting the free play, turn the
handlebar to right and left, and make
sure that the engine idling speed does
not increase.
EBA00123

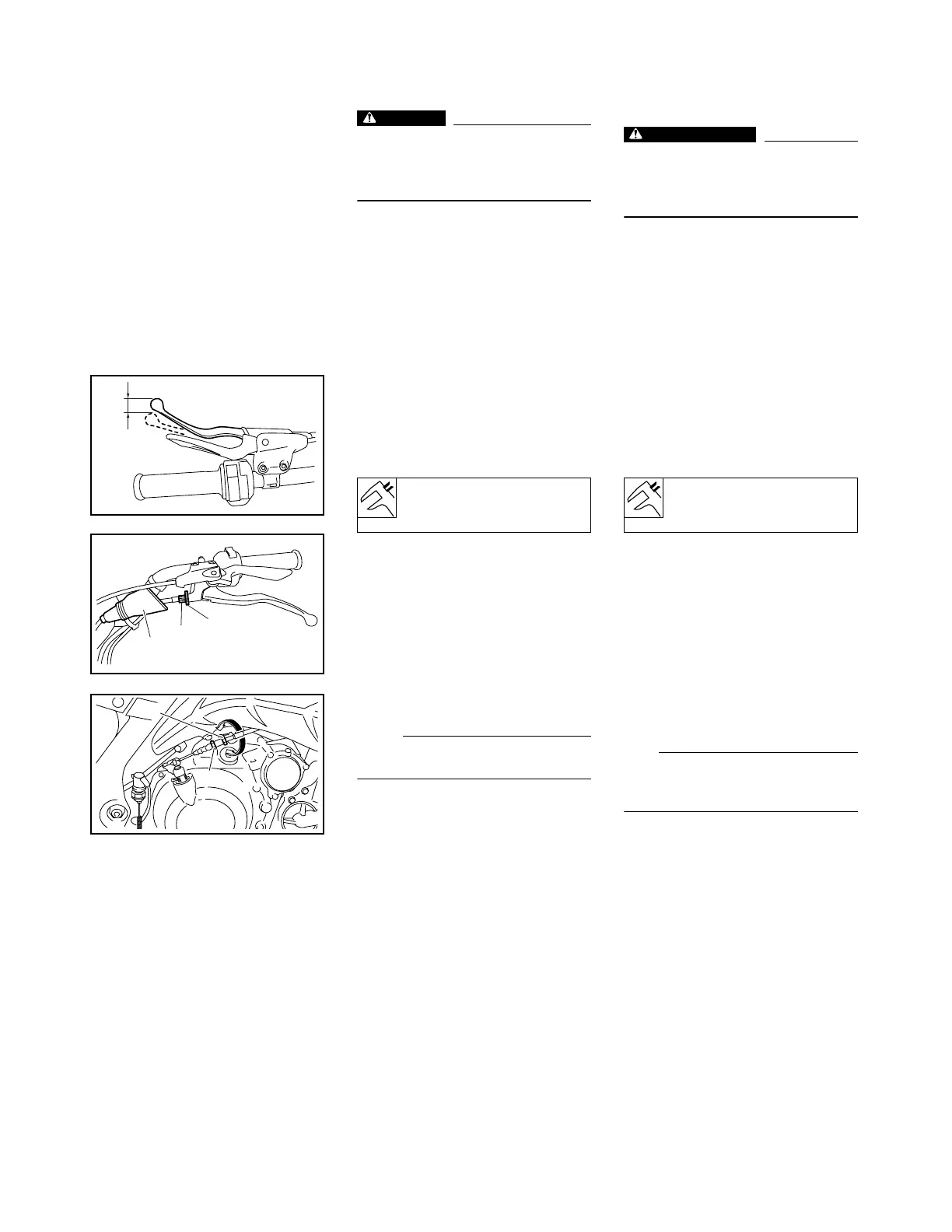

G. ADJUSTING THE CLUTCH
CABLE
1. Check:
●
clutch lever free play (a)
Out of specification
→
Adjust.
2. Adjust:
●
clutch lever free play
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Pull back the rubber cover (1).
b. Loosen the locknut (2) and finger
tighten the adjusting bolt (3).
c. Loosen the locknut (4).
d. Turn the adjusting nut (5) until the
clutch lever free play is within the spec-
ified limits.
e. Tighten the locknut (4).
NOTE:
_
If the specified clutch lever free play can-
not be obtained, use the adjusting bolt (3).
f. Turn the adjusting bolt (3) until the
clutch lever free play is within the spec-
ified limits.
g. Tighten the locknut (2).
h. Push the rubber cover (1) back into
place.
▼
▼▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
Clutch lever free play
(at the clutch lever end)
5 ~ 10 mm (0.20 ~ 0.39 in)
a
2
1
3
4
5
d. Serrer le contre-écrou.
e. Repousser le cache du dispositif de
réglage.
▼▼ ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
AVERTISSEMENT
_
Après le réglage de la garde, tourner le gui-
don dans un sens et dans l’autre pour
s’assurer que le régime de ralenti n’aug-
mente pas.
FBA00123
G. RÉGLAGE DU CÂBLE
D’EMBRAYAGE
1. Contrôler:
●
garde du levier d’embrayage (a)
Hors spécifications → Régler.
2. Régler:
●
garde du levier d’embrayage
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tirer le cache en caoutchouc (1) vers
l’arrière.
b. Desserrer le contre-écrou (2) et serrer la vis
de réglage à la main (3).
c. Desserrer le contre-écrou (4).
d. Tourner l’écrou de réglage (5) jusqu’à ce
que la garde du levier d’embrayage soit
dans les limites spécifiées.
e. Serrer le contre-écrou (4).
N.B.:
_
Si l’on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, régler à l’aide de
la vis de réglage (3).
f. Tourner la vis de réglage (3) jusqu’à ce que
la garde du levier d’embrayage soit dans les
limites spécifiées.
g. Serrer le contre-écrou (2).
h. Pousser le cache en caoutchouc (1) afin de
le remettre en place.
▼▼ ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Garde du levier d’embrayage
(à l’extrémité du levier)
5 à 10 mm (0,20 à 0,39 in)
