Hardware
•Y00918-270 - (Curtain Track 12 x 16) x2
7
Hardware
•Y00918-270 - (Curtain Track 12 x 16) x2
7

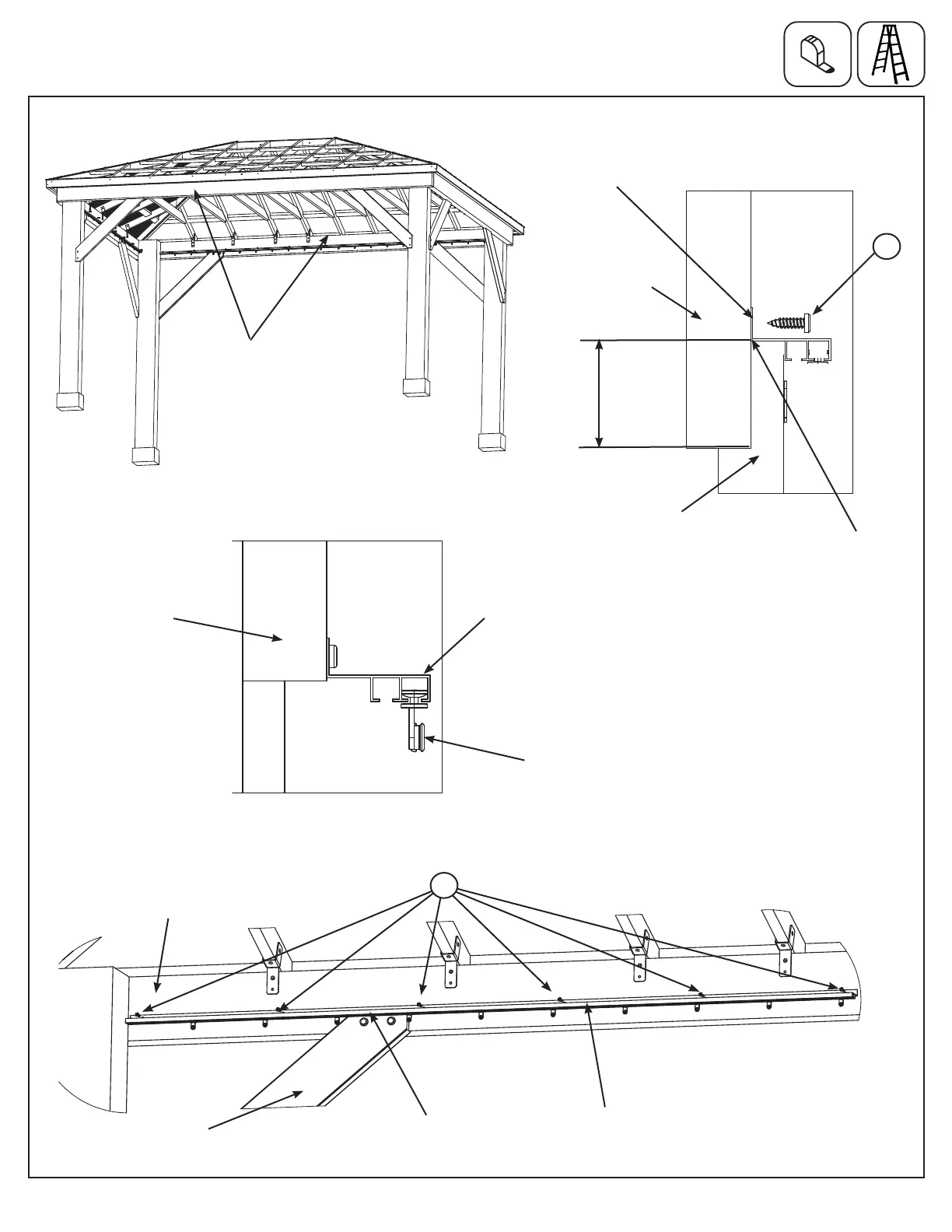

Step 3: Attach Curtain Track Long - Paso 3: Fijación de la guía de cortina larga -
Étape 3 : Fixation du rail pour rideaux long
Images - Fotos - Images
F3.1
F3.2
F3.3
Long Beam Assembly
/ Ensamble de Viga
Larga / Assemblage
de poutre longue
Gusset /
Refuerzo /
Gousset
Side View /
Vista lateral /
Vue de côté
Tight /
Ajustado /
Bien appuyé
Curtain Track Long 12 x 16 /
Guía de Cortina Largo 12 x 16 /
Rail pour rideaux long 12 x 16
F3.4
Insect Screen Inst (12 x 16 ) - Curtain Track
Curtain Track 12 x 14 short -Y00918-143;
3
Gusset /
Refuerzo /
Gousset
Tight / Ajustado /
Bien appuyé
S6
2”
Insect Screen Inst (12 x 16 gazebo - Add Curtain Hangers
Feed 14 Curtain Hangers Y00800-142 through the 2nd channel of the Curtain Track 12 x 16 -Y00918-270
4
Curtain Hanger
/ Gancho de
Cortina / Support
à rideaux
Long Beam Assembly
/ Ensamble de Viga
Larga / Assemblage
de poutre longue
Long Beam Assembly
/ Ensamble de Viga
Larga / Assemblage
de poutre longue
S6
Long Beam Assembly
/ Ensamble de Viga
Larga / Assemblage
de poutre longue
Curtain Track Long 12 x 16 /
Guía de Cortina Largo 12 x 16 /
Rail pour rideaux long 12 x 16
Curtain Track Long 12 x 16 /
Guía de Cortina Largo 12 x 16 /
Rail pour rideaux long 12 x 16
