Montage
Avant d’utiliser la
machine, vérifiez
que le siège est bien
emboîté dans la
butée. Placez-vous
derrière le siège et
tirez celui-ci jusqu’à
ce qu’il s’enclenche
complètement dans
la butée.
Installation du siège
Trois modèles de sièges différents sont proposés selon le
modèle de tracteur.
· Siège à réglage ordinaire
· Siège à réglage instantané
· Siège à réglage par bouton
Si le siège de votre tracteur n’a pas été installé à l’usine,
consultez les Fig. 3-4, 3-5 et 3-6 pour identifier le modèle
de siège fourni avec votre tracteur. Suivez les instructions
correspondantes ci-dessous pour l’installer.
REMARQUE : Pour l’expédition, le siège a été, soit
attaché au support de pivotement du siège, soit installé
à l’envers sur le support de pivotement. Dans un cas
comme dans l’autre, il faut démonter le siège et retirer
les deux vis hex. (ou boutons sur certains modèles) de la
base du siège avant de continuer selon les instructions
correspondantes ci-dessous.
Siège à réglage ordinaire
1. Placez les vis à épaulement (qui se trouvent sur la
base du siège) dans les fentes du support de pivote-
ment du siège. Voir la Figure 3-4.
2. Glissez légèrement le siège vers l’arrière dans le
support de pivotement et alignez les fentes arrière
du pivot avec les deux autres trous dans la base du
siège.
3. Choisissez la position voulue et maintenez le siège en
place avec les deux vis hex. enlevées plus tôt. Voir la
Figure 3-4.
Siège à réglage instantané
REMARQUE : Si le siège a été installé à l’envers sur
le support de pivotement pour l’expédition, dégagez
l’attache qui se trouve sur la butée et maintenez-la en
position ouverte pendant que vous dégagez le siège du
support de pivotement. Voir la Figure 3-5.
1. Alignez les cales d’écartement en plastique du siège
avec les fentes du support de pivotement.
2. Faites glisser le siège jusqu’à ce que la cale
d’écartement avant s’enclenche dans la butée. Voir la
Figure 3-5.
AVERTISSEMENT: Avant d’utiliser
la machine, vérifiez que le siège
est bien emboîté dans la butée.
Placez-vous derrière le siège
et tirez celui-ci jusqu’à ce qu’il
s’enclenche complètement dans
la butée.
Siège à réglage par bouton
1. Placez les vis à épaulement (qui se trouvent sur la
base du siège) dans les fentes du support de pivote-
ment du siège. Voir la Figure 3-6.

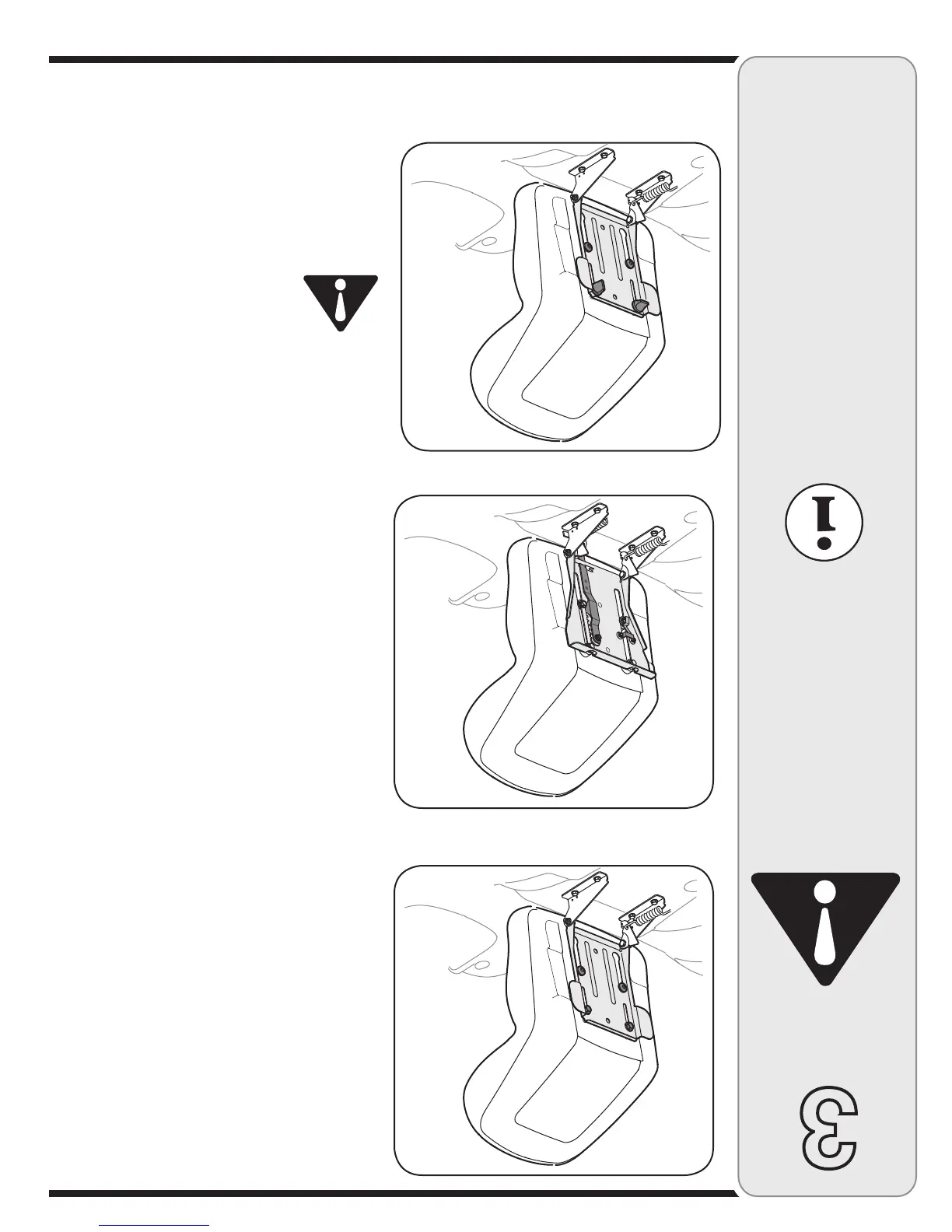

Figure 3-4
Figure 3-5
AVERTISSEMENT
Pour l’expédition,
le siège a été, soit
attaché au support de
pivotement du siège,
soit installé à l’envers
sur le support de piv-
otement. Dans un cas
comme dans l’autre, il
faut démonter le siège
et retirer les deux vis
hex. (ou boutons sur
certains modèles)
de la base du siège
avant de continuer
selon les instructions
correspondantes.
Figure 3-6
