9
3
Arrêtez le moteur,
serrez le frein de sta-
tionnement et enlevez
la clé avant d’enlever
le support de la
goulotte d’éjection.
N’utilisez PAS le
tracteur sans avoir au
préalable démonté le
support de la gou-
lotte d’éjection qui
se trouve entre la
goulotte d’éjection et
le plateau de coupe.
Elle ne sert que pour
l’expédition.
Le plateau de coupe
peut lancer des
projectiles. Son
utilisation sans une
goulotte d’éjection
correctement instal-
lée peut causer des
blessures corporelles
graves et/ou causer
des dégâts à prox-
imité du tracteur.

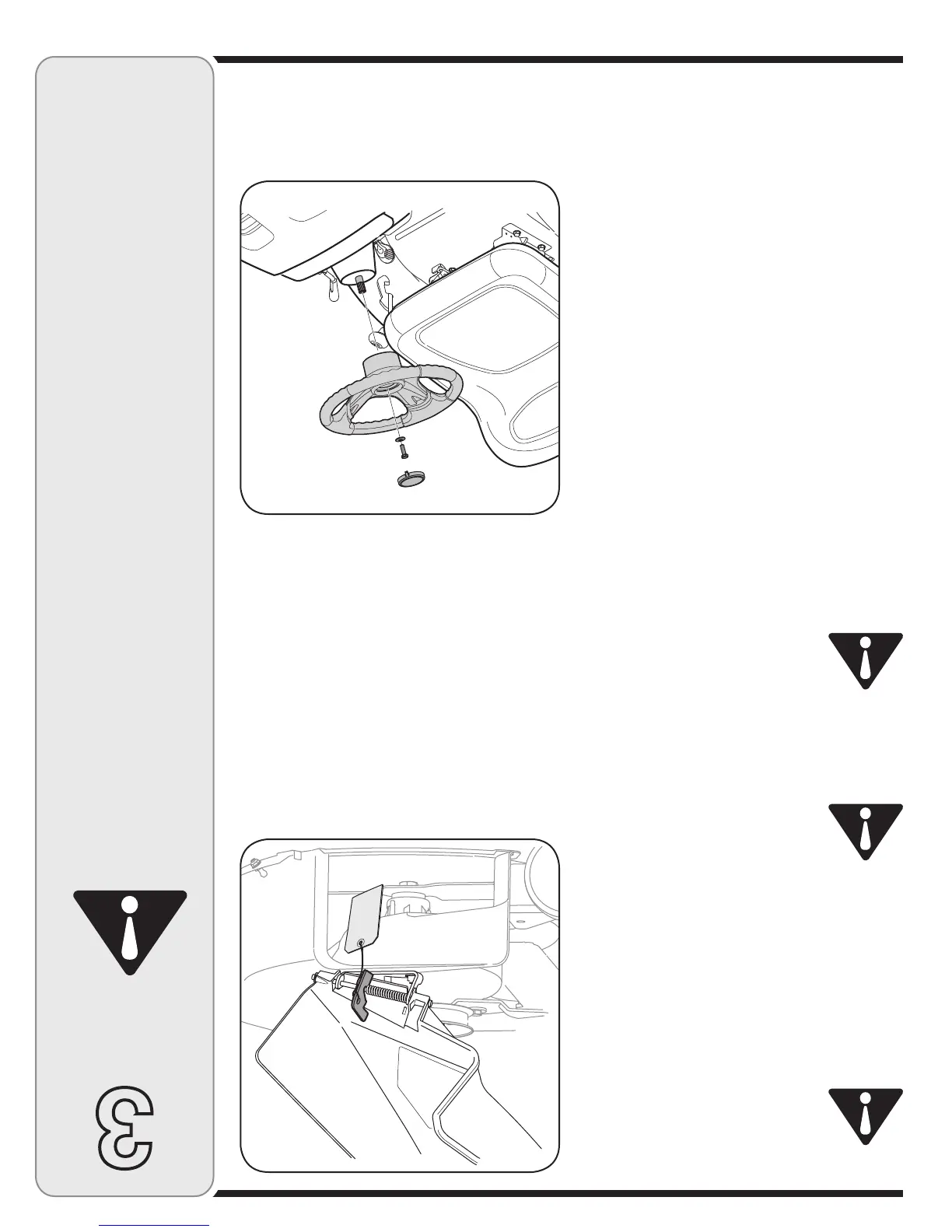

Démontage du support de la goulotte
AVERTISSEMENT: Arrêtez
le moteur, serrez le frein de
stationnement et enlevez la clé
avant d’enlever le support de la
goulotte d’éjection.
• Repérez le support de la goulotte d’éjection et son
étiquette d’avertissement sur la droite du plateau de
coupe, entre la goulotte d’éjection et le plateau de
coupe. Voir la Figure 3-2.
• Tenez la goulotte d’éjection de la main gauche et
retirez le support de la main droite en le prenant
entre le pouce et l’index et tournez dans le sens des
aiguilles d’une montre.
AVERTISSEMENT: N’utilisez PAS
le tracteur sans avoir au préalable
démonté le support de la goulotte
d’éjection qui se trouve entre la
goulotte d’éjection et le plateau
de coupe. Elle ne sert que pour
l’expédition.
AVERTISSEMENT: Le plateau de
coupe peut lancer des projectiles.
Son utilisation sans une goulotte
d’éjection correctement installée
peut causer des blessures cor-
porelles graves et/ou causer des
dégâts à proximité du tracteur.
Installation du volant
Si le volant de votre tracteur n’est pas installé, la boulon-
nerie nécessaire à l’installation du volant a été placée
sous le capuchon du volant. Ouvrez soigneusement le
capuchon du volant pour sortir le sachet de boulonnerie.
REMARQUE : Il existe deux modèles différents de
capuchon. Les modèles de capuchon varient selon le
modèle du tracteur.
1. Redressez les roues du tracteur vers l’avant et
positionnez le volant au-dessus de la colonne de
direction.
2. Placez la rondelle, côté creux vers le dessous, sur
l’arbre de direction. Maintenez avec un boulon de
retenue hex. Voir la Figure 3-3.
3. Placez le capuchon du volant au milieu du volant et
appuyez jusqu’à ce qu’il s’emboîte.
Figure 3-2
Figure 3-3
Montage
AVERTISSEMENT
