安装部署
连接方式
• MCore Pro 支持 : 墙装，固定在 TV 背部，固定在桌底。
• MTouch Plus 支持 : 放置在桌面，粘贴在桌面，固定在桌面，墙装。
• UVC86 支持 : 平放安装，挂装，墙装，吊装，电视架安装。
• AVHub 支持： 挂在墙上，贴在桌底下，放置桌面，安装至机柜。
• RoomSensor 支持：吊装，墙装。
• 将系统中的配件按照环境和实际需求安装部署。有关如何安装部署，可参阅各产品的快速入门指南。

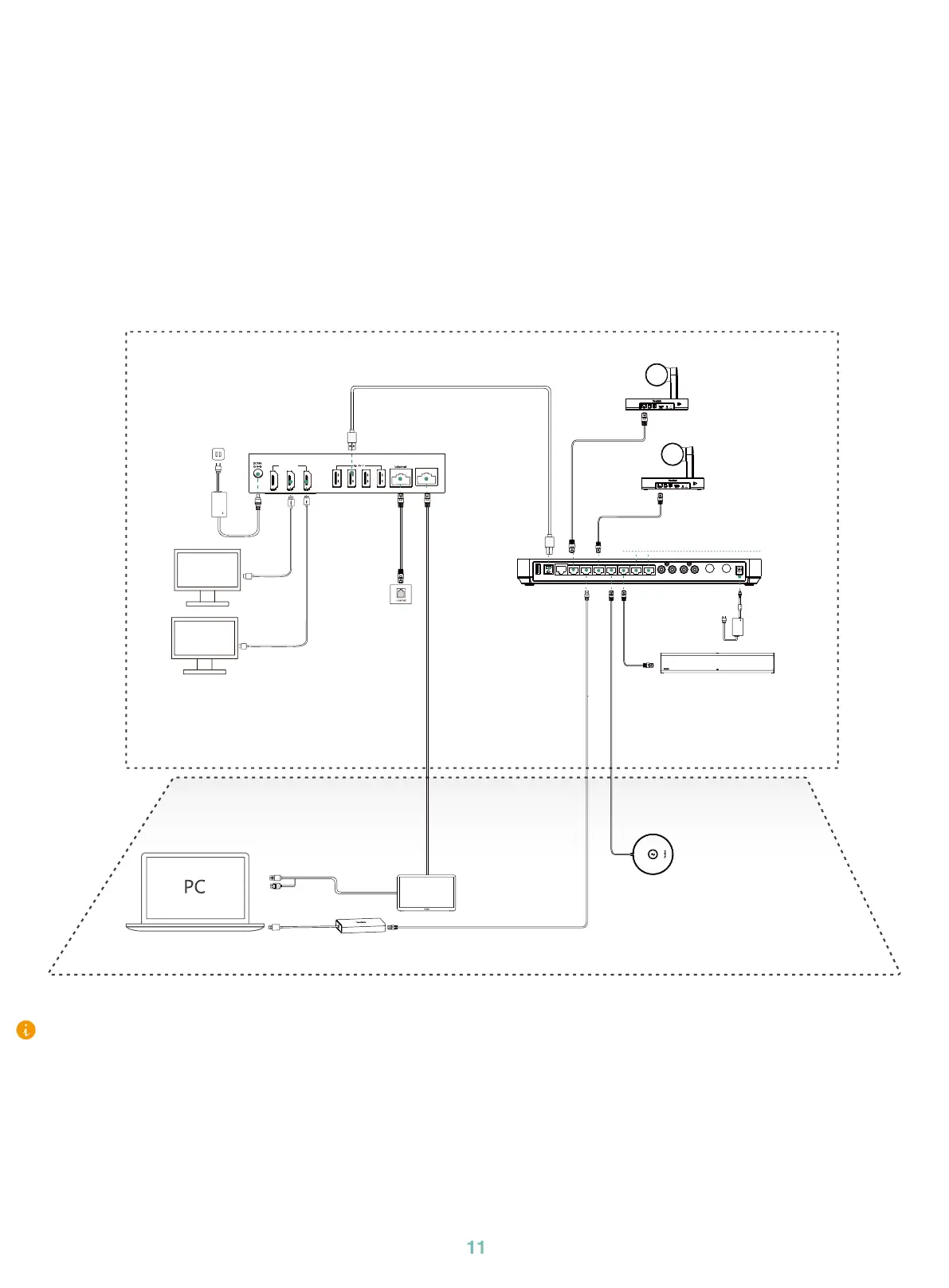

显示器
（需自备）
UVC86
UVC86
MCore Pro
AVHub
MSpeaker II
（可选）
VCM35/VCM38
（可选）
(2.1 m, 6.89 ft)
电源
(19V/4.74A)
(3.8 m, 12.47 ft)
电源 (48V/2A)
(1.8 m, 5.91 ft)
HDMI
(1.8 m, 5.91 ft)
HDMI
• 首次启动时，你需要在 MCore Pro 上接一个鼠标来完成系统初始化配置。我们推荐使用无线键鼠套装。
• 在不使用 PoE 交换机的前提下，AVHub 可以允许总数不超过 4 台的 UVC84/UVC86/MSpeaker Il 的直接连接。
如果连接设备总数超过 4 个，则需要外接 PoE 交换机（PoE 交换机需使用 802.3AT（PoE+）标准）。我们推荐
使用亿联配套的 RCH40。
• 需自备配件要求：
»
显示器：推荐支持 1080p 及以上分辨率且带有 HDMI 接口的显示器。
»
PC：具备 HDMI 或 USB-C（支持 DP 协议）接口。
»
以太网线：CAT5e 及以上规格网线。
»
HDMI：标准 HDMI 高清线。
PC
（需自备）
MVC-BYOD-Extender
MTouch Plus
CAT5e 线
（需自备）
CAT5e 线
（需自备）
(7.5 m, 24.60 ft) CAT5e
VCM35: (5m, 16.40ft) CAT5e
VCM38: CAT5e（需自备）
(2.5 m, 8.20 ft) USB 3.0 (A-B)
(1.2 m, 3.94 ft) USB 3.1 (C - C, HDMI)
(7.5 m, 24.60 ft) CAT5e
(7.5 m, 24.60 ft)
CAT5e
(7.5 m, 24.60 ft)
CAT5e
