Yealink UVC84 - Page 11

10
VCH3 VCH2 VCH1
Display3
Display2 Display1
Internet
5V
DC 48V
Line in
Line out Video in
HDMI
PC
PoE
1$
VCH51


7$)
UVC84 UVC84 UVC84 UVC84
CTP20
7$)%$7 7JEFPPVU -JOFPVU
指示灯介绍
UVC84 指示灯介绍如下 :
指示灯状态 说明
关闭 UVC84 没有正确连接到 PC 上或未处于正常工作状态。
绿灯常亮 UVC84 处于正常工作状态。
红灯常亮 UVC84 处于休眠状态。
橙灯闪烁 UVC84 固件更新中。
红灯闪烁 UVC84 处于恢复模式。

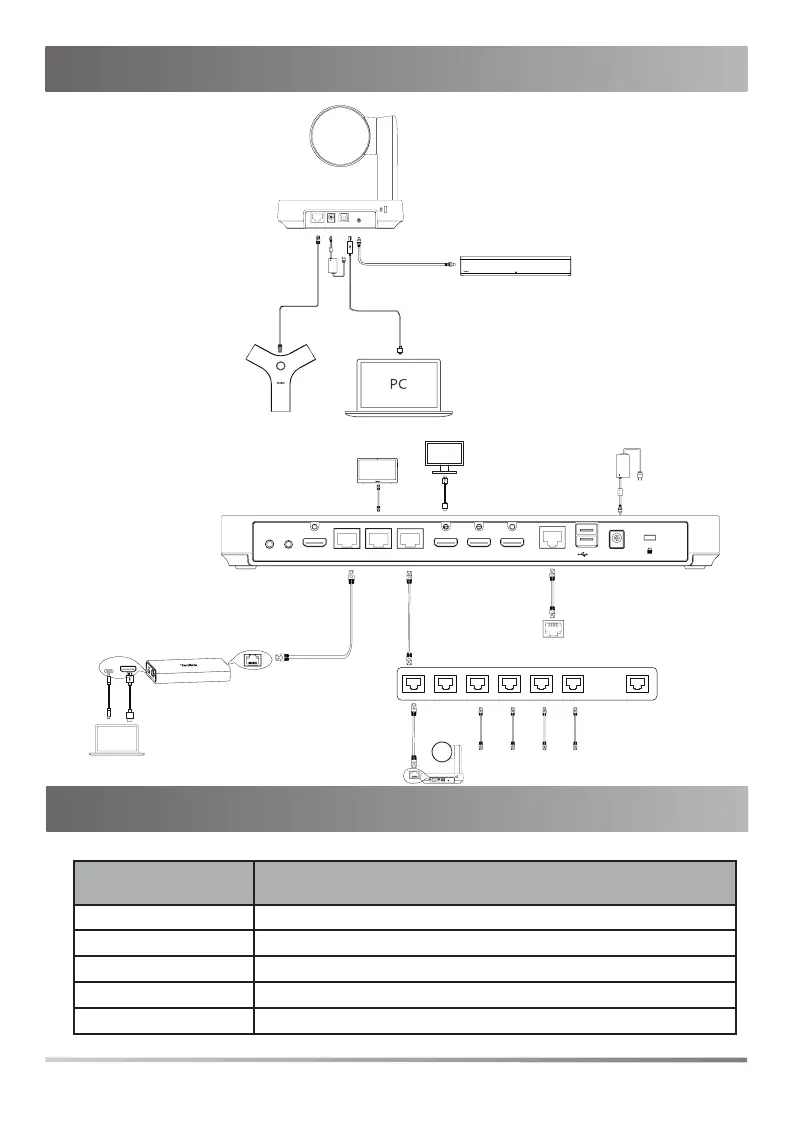

• 连接会议电视终端：
MeetingEye 800
连接 UVC84
7$) %$7 7JEFPPVU -JOFPVU
USB
线
Cat5e
麦克风
Sounbar
• 连接电脑：
0.6 米 USB
Type-C 线
0.6m
HDMI 线
或
以太网线
以太网线
网口
IEEE 802.3af 标 准 PoE
集线器 / 交换机
显示屏 ×3
