33

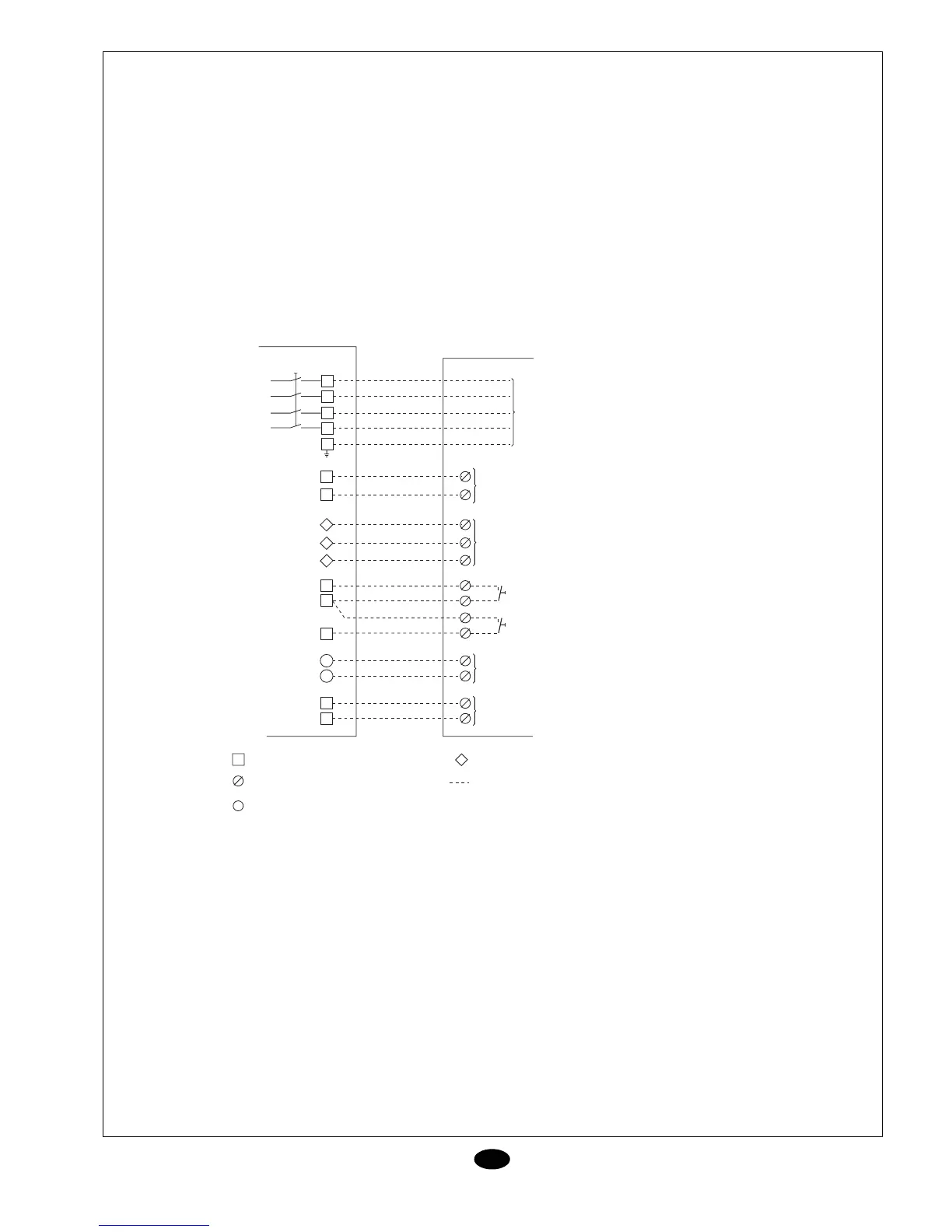

Schema elettrico
YCSA/YCSA-H 50 e 60 T e TP
I
L1
PE
L3
N
L2
ALIMENTAZIONE ELETTRICA
400V - 3 + N - ph - 50Hz
C
CO
C
NO
NC
COMMUTATORE REMOTO DI ACCENSIONE/SPEGNIMENTO
RELÈ DELLA POMPA.
MASSIMO 10 VA 230 V (SOLO
VERSIONI SENZA KIT IDRAULICO)
3
7
CONNETTORI MORSETTIERA YCSA/YCSA-H
CONNETTORI DI APPARECCHI ESTERNI
CONTATTO SENZA TENSIONE MORSETTIERA YCSA/YCSA-H
IMPIANTO ELETTRICO
DEL CLIENTE
MORSETTIERA UNITÀ YCSA/YCSA-H
MORSETTIERA ESTERNA
INTERRUPTORE GENERALE
CONTATTO SENZA TENSIONE SCHEDA
ELETTRONICA
A1
4
5
6
ALLARME GENERALE (CONTATTO INVERTITORE PRIVO DI
TENSIONE MASSIMO 10 A, RESIST. A 250Vca)
1
7
IFLUSSOSTATO (NELLE UNITÀ SENZA KIT IDRAULICO
AGGIUNGERE UN CONTATTO NO DEL CONTATTORE
DELLA POMPA E UN CONTATTO NO DELL’INTERRUTTORE
TERMOMAGNETICO DELLA POMPA IN SERIE CON IL FLUSSOSTATO)
2
7
COMMUTATORE REMOTO PER LA SELEZIONE DEL MODO DI
FUNZIONAMENTO. CHIUSO = RISCALDAMENTO, APERTO =
RAFFRESCAMENTO (SOLO YCSA-H)
8
24 V C.A. (USCITA)
