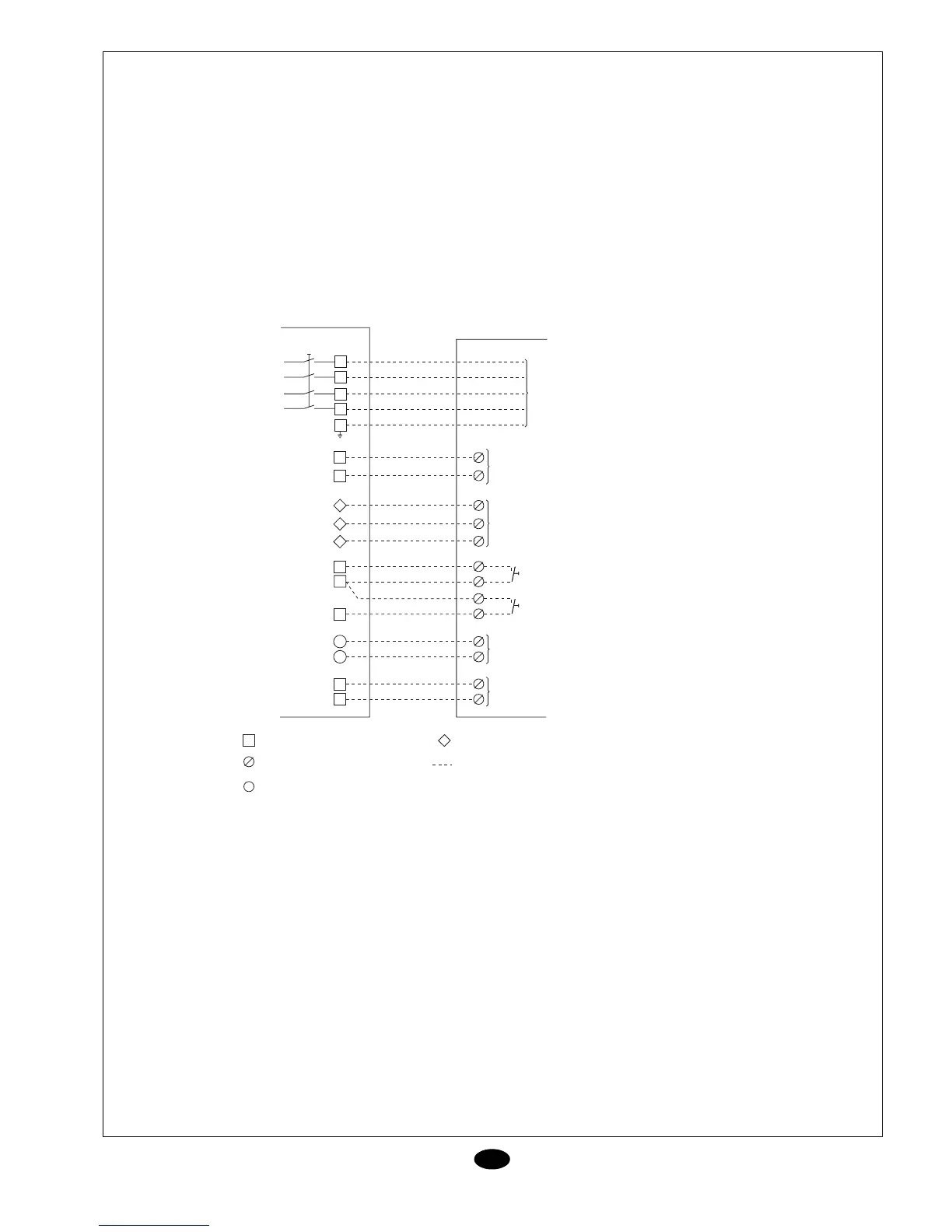

Schaltbild
YCSA/YCSA-H 50 und 60 T und TP
D
L1
PE
L3
N
L2
ELEKTRISCHER ANSCHLUSS
400V - 3 + N - ph - 50Hz
C
CO
C
NO
NC
SCHALTER FERN-EIN/AUS
PUMPENRELAIS
MÁX 10 VA 230V
(NUR VERSION OHNE PACK)
3
7
24 V CA (AUSGNAG)
KLEMMEN YCSA/YCSA-H-GERÄT
KLEMMEN EXTERNE GERÄTE
SPANNUNGSLOSER KONTAKT KLEMMENLEISTE YCSA/YCSA-H
KLEMMENLEISTE YCSA/YCSA-H
EXTERNE KLEMMENLEISTE
HAUPTSCHALTER
SPANNUNGSLOSE KLEMME
ELEKTRONIKPLATINE A1
4
5
6
GENERALALARM (SPANNUNGSFREIER INVERTERKONTAKT
MAX. 10 A WIDERST. BEI 250 V~)
1
7
DURCHFLUSSSCHALTER (BEI EINHEITEN OHNE PACK EINEN
NO-KONTAKT DES PUMPENSCHÜTZES UND EINEN NO-KONTAKT
DES MAGNETSCHUTZSCHALTERS DER PUMPE IN REIHE MIT DEM
DURCHFLUSSSCHALTER LEGEN)
2
7
CSCHALTER FERN-KÜHLEN/HEIZEN
GESCHLOSSEN = HEIZEN, OFFEN = KÜHLEN
(NUR YCSA-H)
8
VOM KUNDEN ZU STELLENDE INSTALLATION
