MODELLO
RDV202002F-011F-017F-022F-024F-026F-053F
RDV202055F-102F-155F
HEV202002F
L1 NPE
230V/1N~/50-60Hz
GV
GV GV
NE
MA
GRNEMA
BL
BL
BLBL
BL
GR
MA

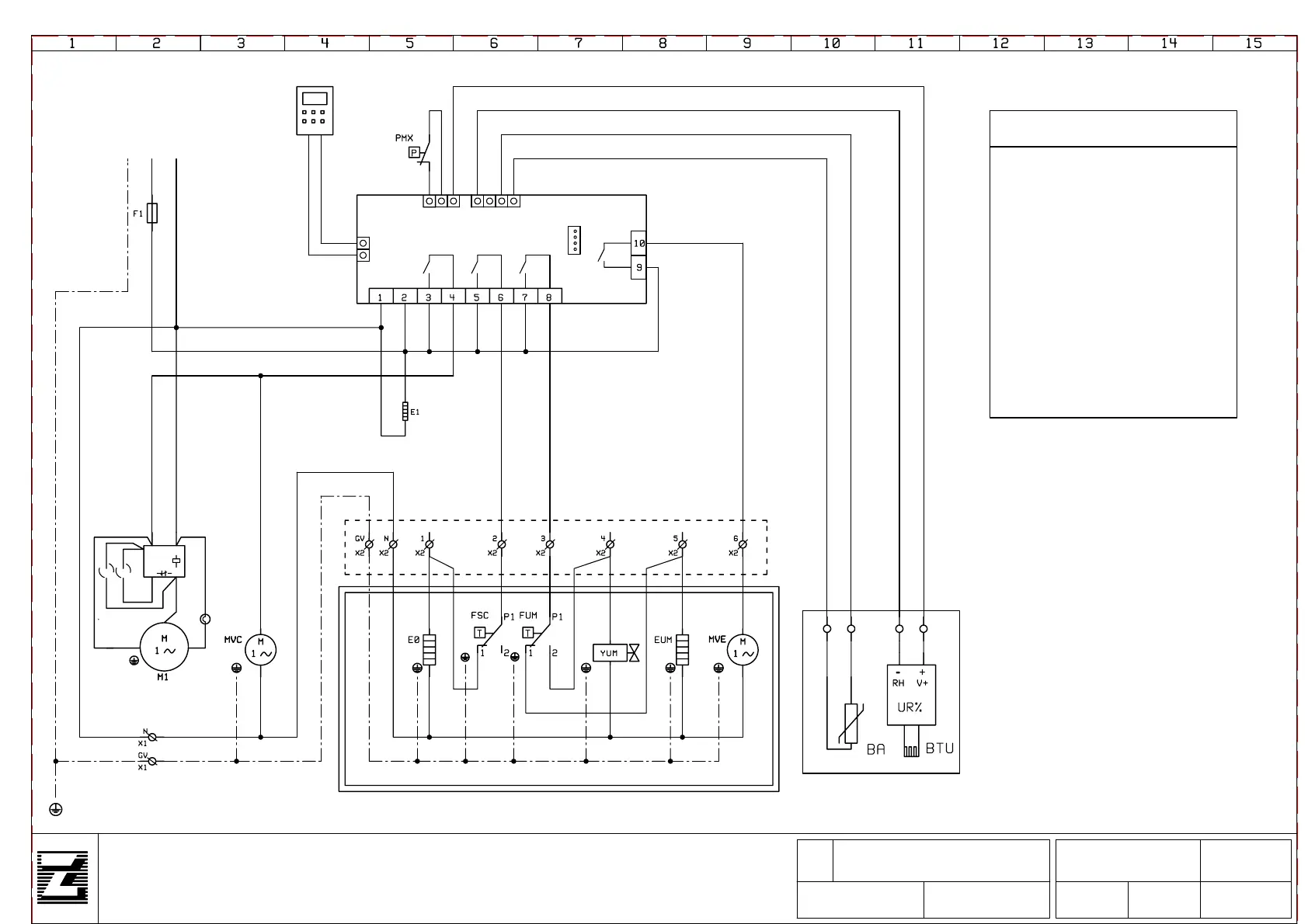

M1=MOTORE COMPRESSORE
MVC=MOTORE VENTOLE CONDENSATORE
MVE=MOTORE VENTOLE EVAPORATORE
F1E=CENTRALINA ELETTRONICA
E0=RESISTENZE CALDO
EUM=RESISTENZE UMIDIFICA
BTU=SONDA UMIDITA'
BA=SONDA TEMPERATURA
LEGENDA
FUM=TERMOSATO UMIDIFICA
FSC=TERMOSATAO SICUREZZA CALDO
F1=FUSIBILE COMPRESSORE
BI RS
-+
GI
MA
BI
VE
MA
+-
BL
MA
MA MA MA
EVAPORATORE
NE
YUM=SOLENOIDE ACQUA
GV BL
2CU0853
2CU0850
2CU0851
2CU0852
2CU0858
PMX=PRESSOSTATO DI MASS. (OPTIONAL)
E1=RES. PRERISCALDO (OPTIONAL)
S
C
R
4
1
2
5
RC SC
OL
_
_
_
_
Caldo
Fan
HumComp
Supply
+12V
in
HOT KEY
XH240L
ing.dig
gnd
termost
-
+
F1E
