DATA:
REV.nr. FOGLIO nr :
DI
11

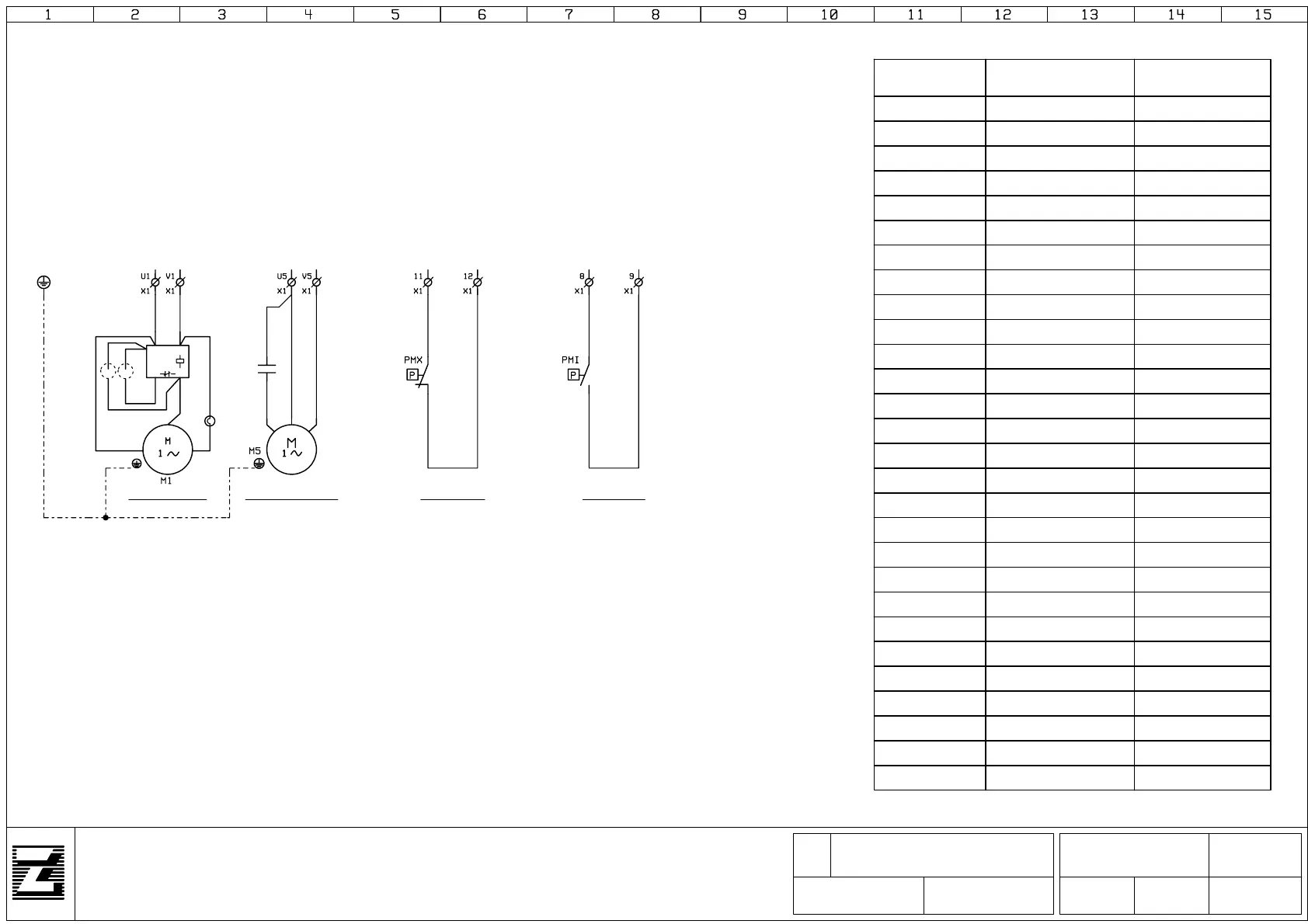

CONDENSING UNITS MONOPHASES
UNITA' CONDENSATRICI MONOFASI
CUN1002
16-03-2007Soncini
DISEGNO nr.
ApprovatoDisegnato
Soncini
DATA: Approvato
MODELLO
MACCHINA
(UNIT)
COMPRESSORE
(COMPRESSOR)
VENTOLA COND.
(CONDENSER FAN)
COMPRESSOR CONDENSER FAN
MA NE BL
H/P SWITCH L/P SWITCH
HCU1010H... CAJ2432Z/F/CSR I max.=4,4 A n°1 FAN In=1x0,29 A
HCU1015H...
CAJ2446Z/F/CSR I max.=6,3 A n°1 FAN In=1x0,29 A
HCU1017H...
CAJ2464Z/F/CSR I max.=10 A n°1 FAN In=1x0,29 A
GCU1005H...
NE9213GK/CSR I max.=3,64 A n°1 FAN In=1x0,29 A
GCU1006H...
CAJ9480Z/F/CSR I max.=6,6 A n°1 FAN In=1x0,29 A
GCU1007H...
CAJ9510Z/F/CSR I max.=7,1 A n°1 FAN In=1x0,29 A
GCU1010H...
CAJ9513Z/F/CSR I max.=10,1 A n°1 FAN In=1x0,29 A
GCU1012H...
CAJ4517Z/F/CSR I max.=10,6 A n°1 FAN In=1x0,29 A
C.S.R.
S
C
R
4
1
2
5
RC SC
OL
_
_
_
_
