Collegare la spina alla presa della alimentazione elettrica. Le unità sono spedite con lo strumento Dixell
mod. XM670K. Questo strumento permette la modalità master-slave. Se N unità saranno collegate (fino
a 8), poi si programma l’indirizzo parametro “Adr” di ogni unità con un numero da 1 a N (dove 1 è l’unità
master) . Per fare ciò la tastiera dovrà essere collegata ad ogni unità e modificare il parametro”Adr”
perché di default è uguale a 1.

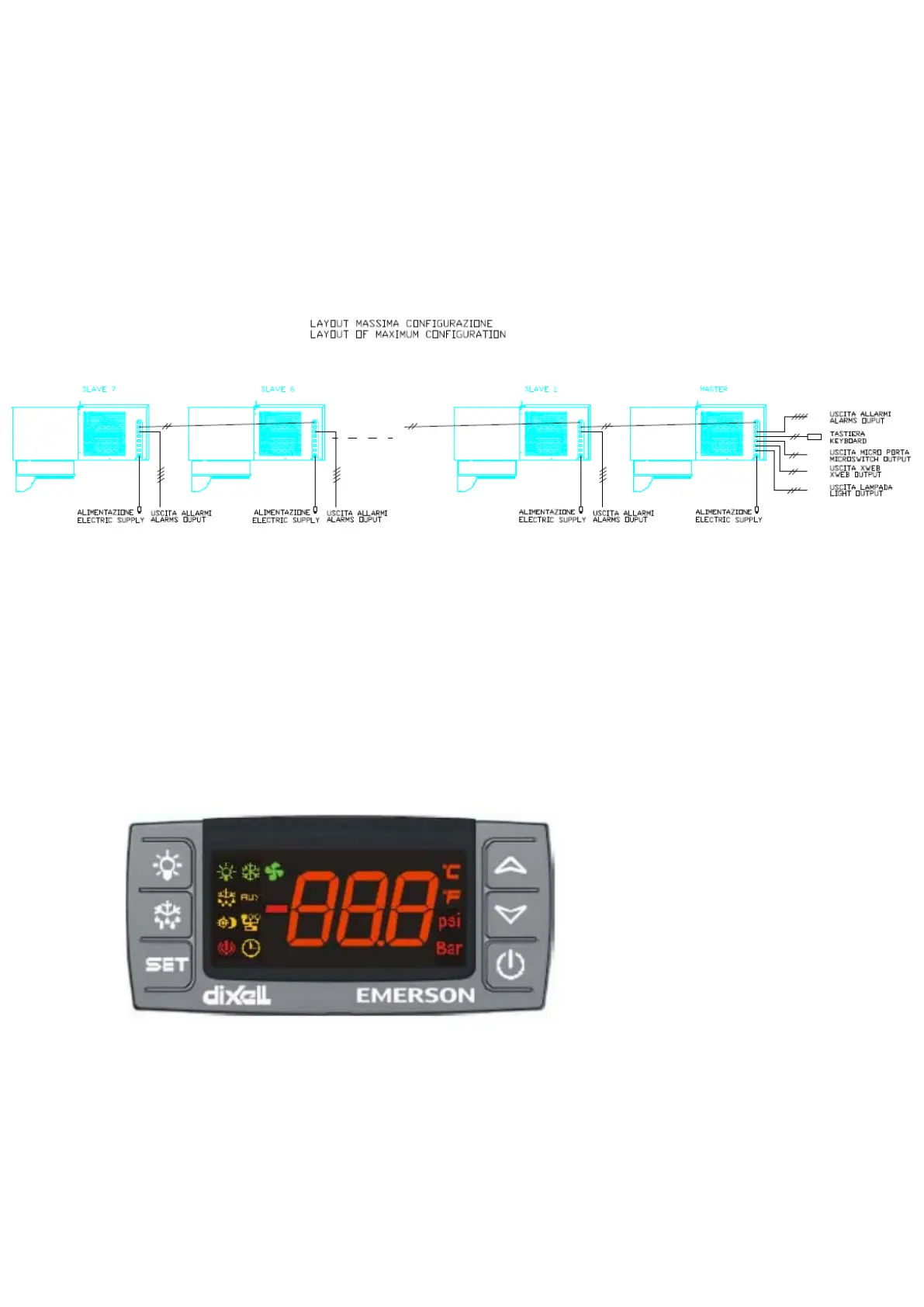

Per fare lavorare in modalità master/slave le unità collegare il connettore X7 del l’unità master al
connettore X8 dell’unità slave seguente (poi il connettore X7 dello slave al connettore dello slave
successivo e così via) vedi collegamenti sotto.
Come spiegato nella “sezione menu” nel manual Dixell del XM670K, premendo il tasto UP per più di 3
secondi l’utente vedrà “SEC” a, premendo il tasto SET, l’utente può
- controllare le unità una alla volta (selezionando “ALL”)
- controllare una singola unità in rete scegliendo l’indirizzo
- controllare l’unità su cui è collegata la tastiera scegliendo “LOC”.
Negli ultimi 2 casi, i valori e gli allarmi visualizzati sono riferiti all’unità collegata alla tastiera.
Nel caso in cui “ALL” è selezionato, se una unità collegata alla rete LAN mediante i connettori X7 ed X8 va
in allarme, il messaggio “AS1, 2, …,8” apparirà, in base a quale unità è andata in allarme.
Il simbolo di rete (simbolo sopra il simbolo di orologio) sarà ad ON se è stato selzionato “ALL”, mentre
lampeggerà se è stato selezionato uno slave e si spegnerà se è stato selezionato “LOC”.
Gli allarmi possono essere controllati e resettati allo stesso modo: per esempio, se sulla tastiera
lampeggia “AS3” l’unità con indirizzo “Adr”=3 è in allarme. Accedendo alla “sezione menù” e quindi
prendendo il controllo dell’unità con indirizzo 3 si potrà controllare il tipo di allarme.
