Zebra Z4Mplus Quick Start Guide

Italiano 63
IT
Preparazione per la stampa
Caricare il supporto di stampa
Queste istruzioni riguardano il caricamento del supporto
di stampa nella modalità a strappo. Per caricare il
supporto a ventaglio o il rotolo in una stampante fornita
di un’opzione, consultare la guida d’uso.
Ve di la Figura 2.
1. Premere la leva d’apertura della testina. L’insieme
testina si solleva automaticamente. Continuare a girare
la testina fino a che non si blocca in posizione.
2. Ribaltare in giù la guida d’alimentazione del supporto
di stampa.
3. Estrarre la guida del supporto di stampa allontanandola
il più possibile dal telaio della stampante.
4. Collocare il rotolo del supporto di stampa sull’apposita
staffa.
5. Ribaltare in su la guida di alimentazione del supporto di
stampa. Inserire la guida in modo che tocchi appena il
bordo del rotolo, ma senza ostacolarlo.
6. Caricare il supporto di stampa come mostrato.
7. Inserire la guida del supporto di stampa fino a toccare
appena il bordo del rotolo, ma senza ostacolarlo.
8. Chiudere l’insieme della testina.

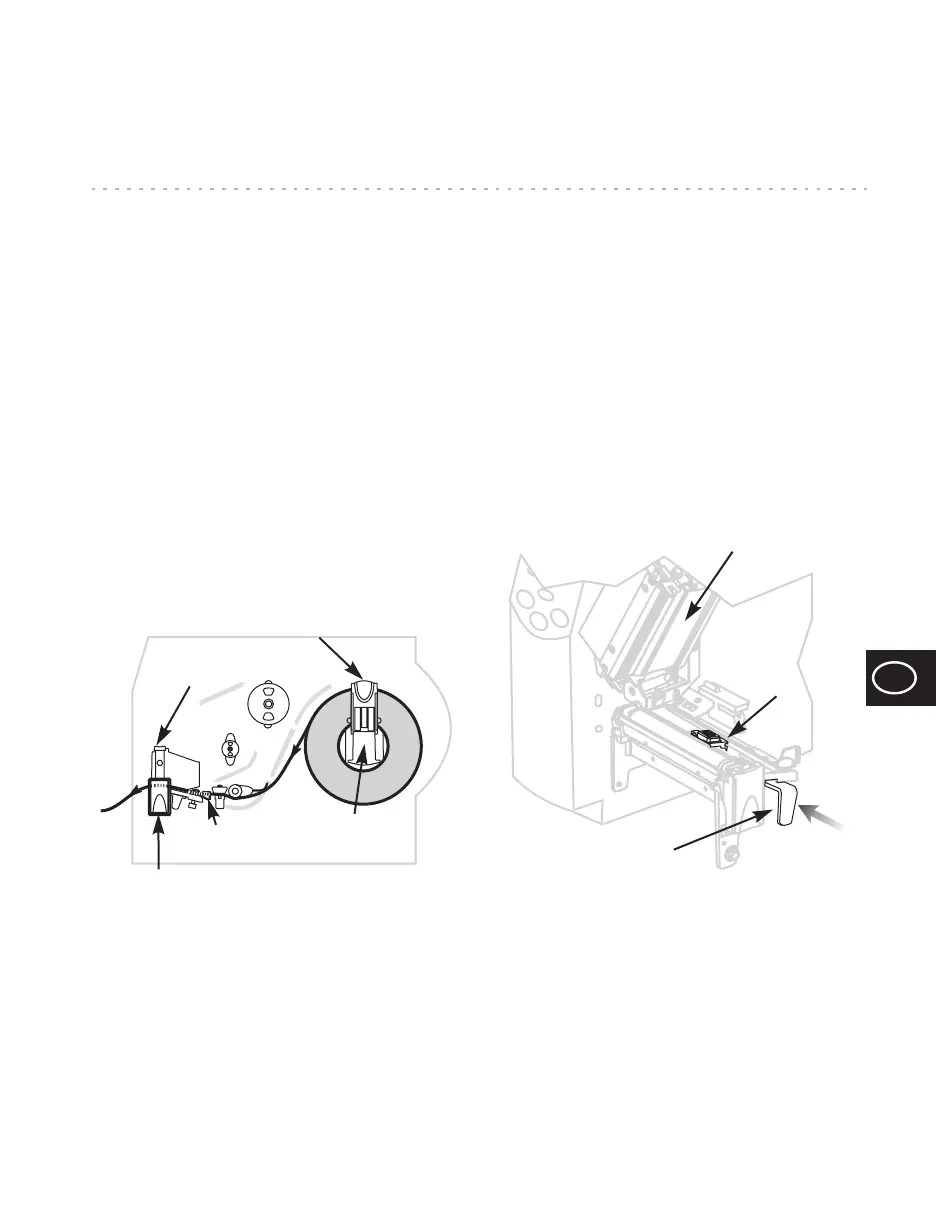

Figure 2
Posizionare il sensore riflettente
Ved i la Figura 3.
1. Aprire l’insieme testina e accendere l’apparecchio.
2. Individuare la leva di posizionamento del sensore
riflettente.
3. Supporto di stampa non continuo: spostare la leva
lungo la larghezza del supporto di stampa per allineare
il sensore riflettente con l’indicatore dell’inizio
dell’etichetta (tacca, foro, contrassegno nero o
intervallo); la luce rossa del LED attraverso il supporto
di stampa è d'ausilio nel regolare la posizione del
sensore.
4. Supporto di stampa continuo: collocare il sensore
riflettente in un qualsiasi punto sotto il supporto di
stampa in modo che possa rilevare la mancanza del
supporto di stampa.
5. Verificare che il supporto di stampa e il nastro siano
nella posizione corretta.
6. Chiudere l’insieme della testina.
Figure 3
Guida dell’alimentazione del
supporto di stampa
Staffa dell’alimentazione
del supporto di stampa
Guida del supporto
di stampa
Leva di apertura della testina
Insieme testina
Insieme testina
Sensore
riflettente
Leva regolatrice del
sensore riflettente

Zebra Z4Mplus Specifications

General

Print Method	Thermal transfer or direct thermal
Resolution	203 dpi
Max Print Width	4.09 inches
Max Print Length	39 inches
Max Print Speed	10 inches per second
Memory	4 MB Flash, 8 MB DRAM
Interface	Parallel, Serial
Media Sensors	Reflective and transmissive
Media Width	0.79 inches to 4.5 inches
Media Length	0.38" (9.6 mm) to 39" (991 mm)
Ribbon Width	2 inches to 4.33 inches
Power Requirements	100-240 VAC, 50/60 Hz
Operating Temperature	40°F to 105°F
Storage Temperature	-40 to 140°F (-40 to 60°C)
Humidity	20 to 85% non-condensing
