Preparando-se para Imprimir
Carregar o Papel
Este procedimento é usado para instalar o papel no modo
‘rasgar’ (Tear-Off). Para carregar papel tipo sanfona ou
em rolo, com a opção da impressora, consulte o guia do
utilizador.
Consulte a Figura 2.
1. Pressione a alavanca para abrir o cabeçote de
impressão. O conjunto do cabeçote de impressão
automaticamente ‘pula’ para cima. Continue a girar o
cabeçote até este se estabilizar e “travar” em posição.
2. Dobre, para baixo, a guia de fornecimento de papel.
3. Afaste a guia o máximo possível da armação da
impressora.
4. Posicione o rolo de papel sobre o gancho de
fornecimento de papel.
5. Dobre, para cima, a guia de fornecimento de papel e
deslize-a até ficar encostada na borda externa do rolo
de papel, porém sem causar nenhuma restrição no
papel.
6. Instale o papel na direcção apresentada.
7. Deslize a guia de papel até encostar na borda externa do
rolo de papel, porém sem causar nenhuma restrição.
8. Feche o conjunto do cabeçote de impressão.

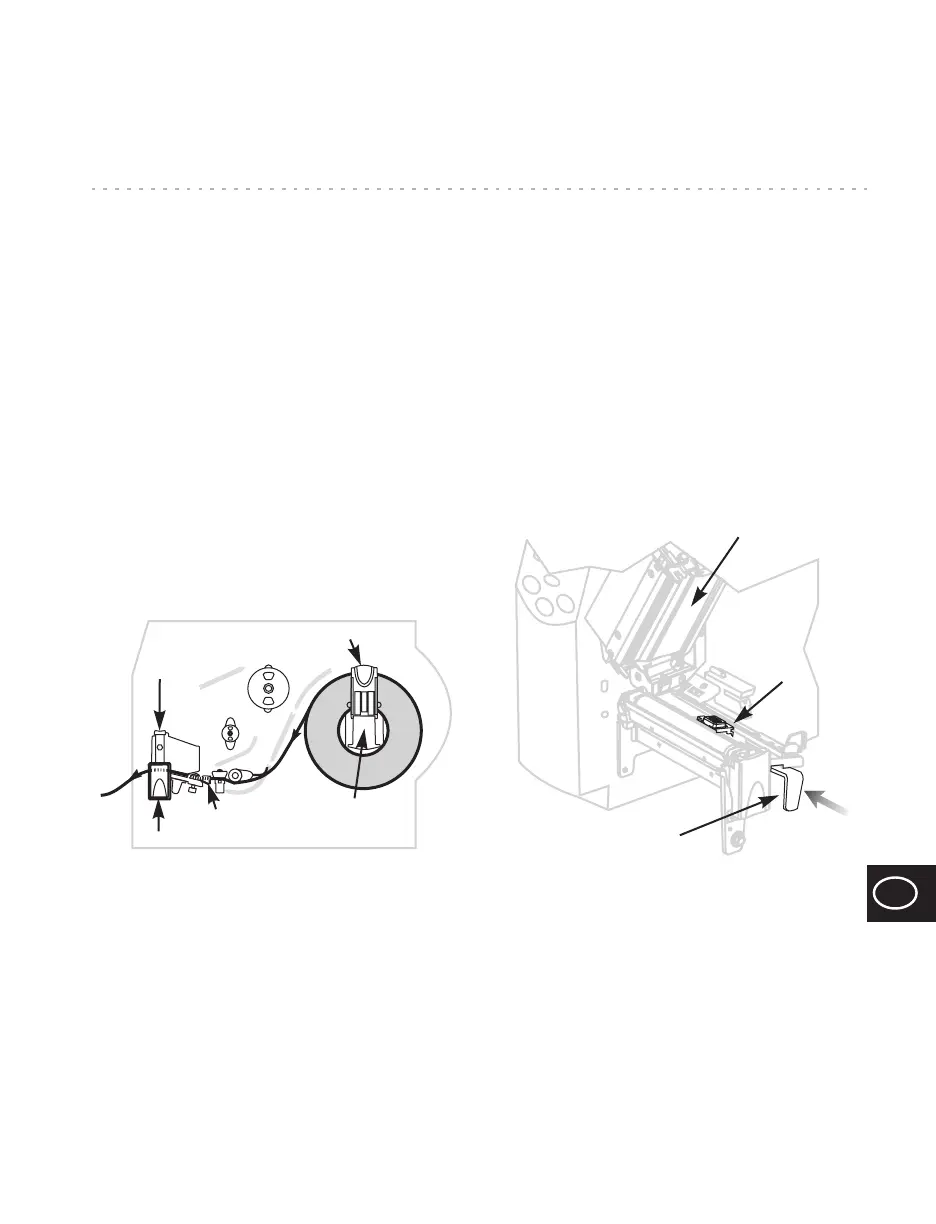

Figura 2
Posicionar o Sensor Reflectivo
Consulte a Figura 3.
1. Abra o conjunto do cabeçote de impressão e ligue a
corrente eléctrica (CA).
2. Localize a alavanca de posicionamento do sensor
reflectivo.
3. Para papel não contínuo: Movimente a alavanca ao
longo da largura do papel para alinhar o sensor
reflectivo com o indicador de início de etiqueta
(indicação de corte, orifício, marcação preta ou lacuna).
A luminosidade do LED vermelho através do papel
ajuda a posicionar o sensor.
4. Para um rolo de papel contínuo: Posicione o sensor
reflectivo em qualquer parte debaixo do papel, para que
a condição ACABOU PAPEL possa ser detectada.
5. Verifique se o papel e fita de impressão estão
devidamente posicionados.
6. Feche o conjunto do cabeçote de impressão.
Figura 3
Guia de fornecimento de papel
Gancho de
fornecimento
de papel
Guia de papel
Alavanca para abrir o cabeçote
Conjunto do
cabeçote
Conjunto do cabeçote
Sensor
reflectivo
Alavanca de
posicionamento
do sensor reflectivo
