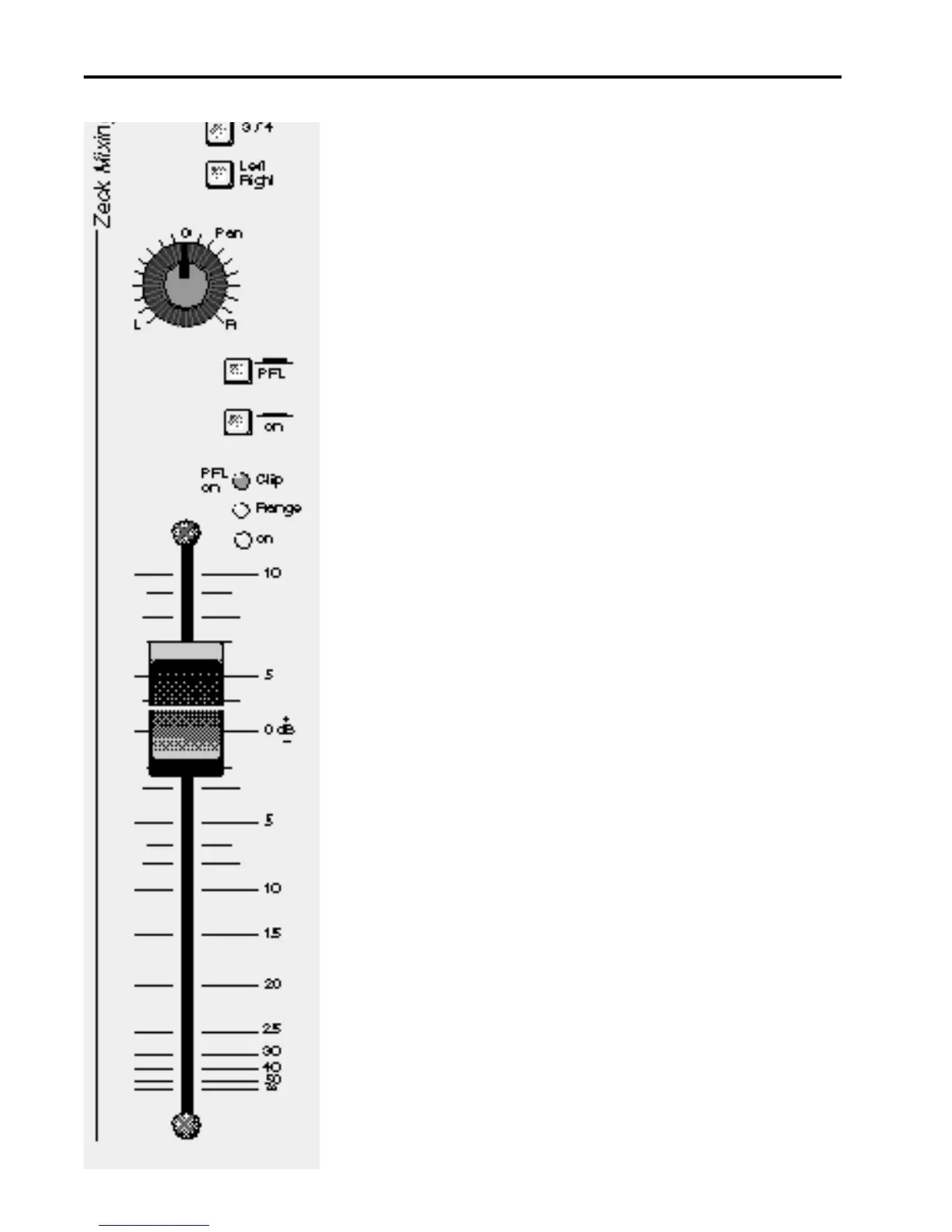

PFL on/Clip LED
Die rote LED "Clip" leuchtet, wenn inner-
halb der Eingangsverstärkung oder
Klangregelung durch zu hohen Ein-
gangspegel Verzerrungen auftreten.
Man sollte den "Gain" Regler soweit auf-
drehen, daß die "Range" LED kräftig, die
rote "Clip" LED gerade noch nicht leuch-
tet. Wenn allerdings höhere Signalspit-
zen (z.B. Schlagzeug) zu erwarten sind,
sollte man den "Gain" Regler nicht bis
zur Clip-Grenze aufdrehen. Die "Clip"-
LED zeigt auch an ob PFL gedrückt ist.
Range LED
Die gelbe LED "Range" zeigt das einge-
hende Signal an.Sie ist sehr empfindlich
ausgelegt, so daß schon geringe Signal-
stärken angezeigt werden. Durch die
Range LED sind z.B. sich aufbauende
Rückkopplungen schnell zu orten. Die
LED leuchtet bei dem Kanal, von dem
die Rückkopplung ausgeht, zuerst. Auch
bei ausgeschaltetem Kanal zeigt die
Range LED an, ob ein Signal ankommt.
on LED
Die grüne LED "on" leuchtet, wenn der
Kanal eingeschaltet ist.
Fader
Der Kanal-Fader hat einen Regelweg
von 100 mm. Er sollte nach erfolgter
"Gain" Einstellung etwa im 0 dB-Bereich
betrieben werden. Man hat so eine
Lautstärkereserve von ca. 10 dB. Wenn
bei gut eingeregeltem "Gain" die Kanal-
lautstärke bei Faderstellung 0 dB zu
hoch ist, läßt man den Fader stehen und
nimmt "Gain" zurück, um eine höhere
Übersteuerungsreserve (headroom) zu
erreichen.
PFL on/Clip LED
The red "Clip" LED lights up when over-
ly high input level or equalisation set-
tings cause distortion. One should turn
up the gain control till the yellow
"Range"LED is strongly lit and the red
"Clip" LED is not quite up. However,
when higher signal peaks (eg. drums
and similar) are to be expected, one
shouldn´t turn up the gain control to
"Clip" limits. The "Clip" LED also lights
up when PFL is activated.
Range LED
The yellow "Range" LED indicates the
ingoing signal. It has very sensitive set-
ting, revealing even weak signal
strenghts. Build-up of feed back can be
very quickly localised. The LED first
lights up on the channel causing the
feed back. The "Range" LED even indi-
cates an in-coming signal when the
channel is switched off.
on LED
The green "on" LED lights up when the
channel is activated.
Fader
The channel fader has an overall length
of 100 m. After the "Gain" has been set
it should be operated around the 0 dB
range. This provides a volume reserve
of about 10 dB. If, after careful "Gain"
setting, the fader setting is too high at 0
dB, one should leave the fader as it is
and reduce the "Gain" setting. This pro-
vides higher headroom.
FMS Input Modul e
12
