Netzanschluß:
Über den „MAINS INPUT“ (11) wird das Gerät an das Netz
( 2 3 0 V/50Hz) angeschlossen. Der „POWER ON“-Schalter (10)
schaltet das Gerät ein. Sobald die „POWER ON“-LED (9)
leuchtet, ist die T3A funktionsbereit. Nach dem Einschalten
überprüft die interne Steuerungslogik alle Spannungen und
Schalterpositionen, bevor nach 4 Sekunden die Lautsprecher
eingeschaltet werden. Während dieser Zeit leuchtet die
„LIMITER ACTIVE“-LED (7).
6. Modulschacht
Der Modulschacht ermöglicht das Einbauen von zusätzlichen
Modulen, welche sich derzeit in Vorbereitung befinden.
Geplant sind: d.a.i.sy-Empfängermodul, Monitormodul und
Line-Delay-Modul.
7. Technische Daten
integrierter Class-D-Verstärker
für 12“ Tieftöner
AusgangsLeistung . . . . . . . . . . . . . . . . . . . . . . .300W RMS
integrierter Class-AB-Verstärker
für 1“ Hochtöner
AusgangsLeistung . . . . . . . . . . . . . . . . . . . . . . . .60W RMS
Klirrfaktor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .<0,1%
Schalldruck max. cont. . . . . . . . . . . . . . . . . . . . . . . . .123dB
Frequenzumfang . . . . . . . . . . . . . . . . . . . . . .55Hz - 20kHz
Abstrahlwinkel (Treiber) . . . . . . . . . . . . . . . . . . . .90° x 75°
Trennfrequenz . . . . . . . . . . . . . . . . . . . . . . .1,5 kHz (aktiv)
Abmessungen (B x H x T) . . . . . . . . . . . . .39 x 62 x 31,2cm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18kg
8. Hinweise zum Schutz der
Lautsprecher
folgende Situationen sollten vermieden werden:
- Akustische Rückkopplung über Mikrofone
- Anhaltend verzerrte Signale hoher Leistung
- Popp-Geräusche, die bei aktivierter Box entstehen, wenn
weitere Geräte der Anlage eingeschaltet, angeschlossen oder
abgetrennt werden.

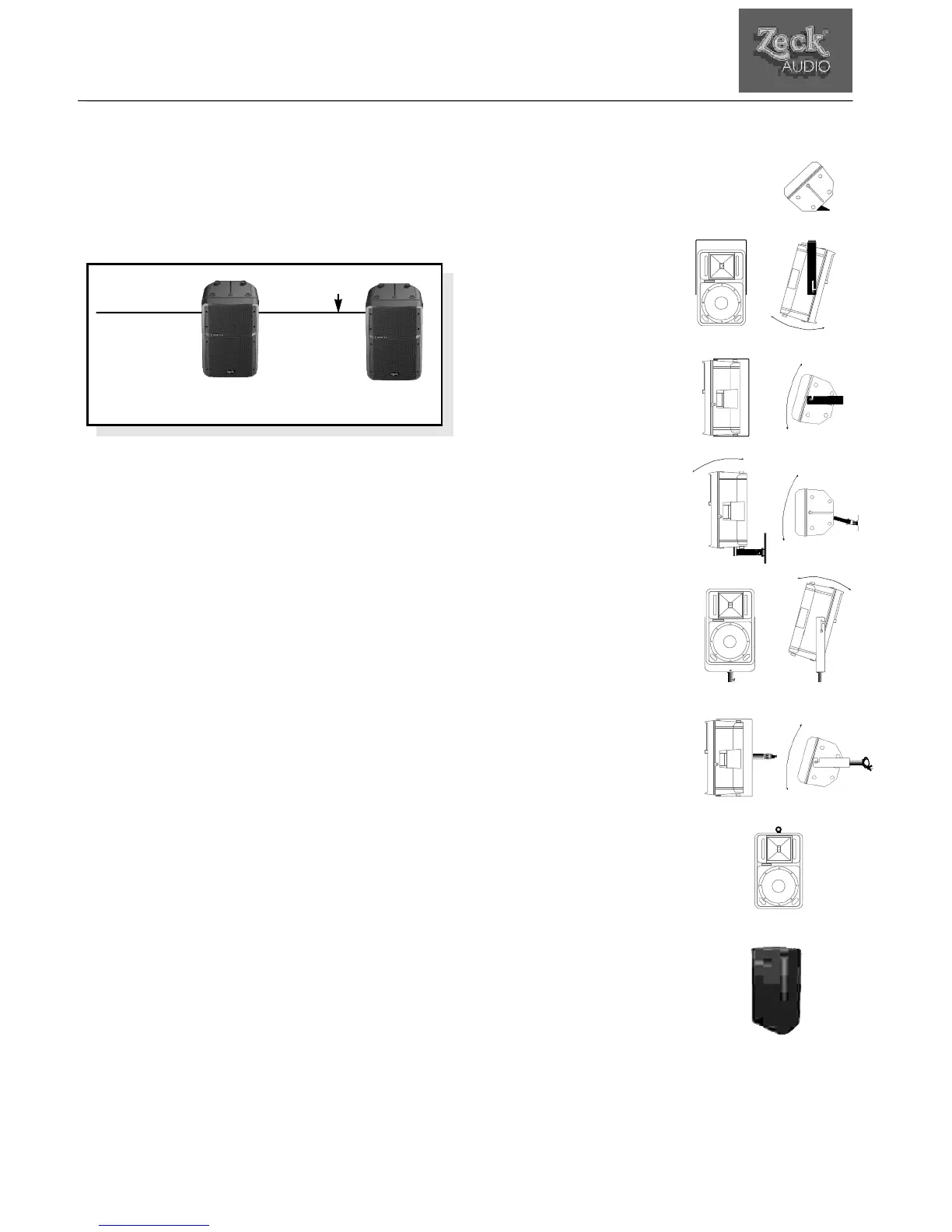

9. Halterungen & Zubehör
VECA1: Kippschutz für Monitoranwendung
Dieser steckbare Kunststoff-Fuß gibt der Box bei
Monitoranwendung einen stabilen Halt.
VEC12M1: Montagebügel für
vertikale Positionierung
Diese robuste Halterung wird
direkt an die Decke montiert.
VEC12M2:
Montagebügel für Längsachse
Diese robuste Halterung kann
direkt an die Wand oder die Decke
montiert werden.
Mit Hilfe des Montageadapters
VEC12M3 kann dieser Montage-
bügel z.B. an Traversen befestigt
werden. Dadurch wird ein
Schwenken um die Längsachse
ermöglicht.
Mit Hilfe des Montageadapters
VEC12M4 kann dieser Montagebü-
gel auf einem Boxenhochständer
befestigt werden. Dadurch wird ein
Schwenken um die Querachse er-
möglicht.
VEC12M5: Wandhalterung
Diese Halterung wird mit Schrau-
ben an der Wand befestigt und er-
möglicht das Schwenken in zwei
Richtungen.
M10: Ringöse
Diese stabile Metall-Öse dient als
zusätzliche Sicherung bei geflogenen
VECTOR-Systemen.
VEC12COVER: Schutzhülle
7
VECTOR T3A
Bedienungsanleitung VECTOR T3A © Zeck Audio
Abb.5
VECTOR
T3A
VECTOR
S3A
Balanced Input
Insert
System
Connector
fullrange
Eingangssignal
