ÖSSZESZERELÉS
Az összeszerelés helyének a kiválasztása
A légkondícionáló készüléket lapos felületen kell elhelyezni, ahol a levegőt kifúvó és légbemeneti nyílások nem lesznek letakarva. A készülé-
ket tágas helyen, a falaktól vagy más akadályoktól legalább 30 cm-re kell felállítani.
Szerelési készlet az ablakhoz való rögzítéshez
A légkondícionáló készülék tartozékai közé tartozik a függőlegesen vagy vízszintesen nyíló ablakok tömítésére szolgáló készlet. Ez meg-
könnyíti a levegőnek a légkondícionáló készülékből történő elvezetésére szolgáló tömlő felerősítését. Azonban bizonyos ablaktípusoknál
szükséges lehet azokat módosítani. Az alábbi ábrákon bemutatott utasítások szerint járjon el az ablakok minimális és maximális kinyitása
mellett.
A tipli pozíciója
„A” Csatlakozó
A levegő kimeneti tömlő-
jének maximális rögzítési
magassága: 120 cm
A levegő kimeneti tömlő-
jének minimális rögzítési
magassága: 30 cm
Vízszintes ablak
Ablaktömítő készlet:
Min: 67,5 cm
Max: 123 cm
Függőleges ablak
Ablaktömítő készlet:
Min: 67,5cm
Max: 123cm
Figyelem: Ha az ablaknyitás szélessége kisebb a készlet fent megadott minimális szélességénél, vágja el a tömítést, hogy az az
ablak szélességéhez igazodjon. Az ablaktömítő készletben nem szabad új lyukakat vágni.
30 cm
30 cm

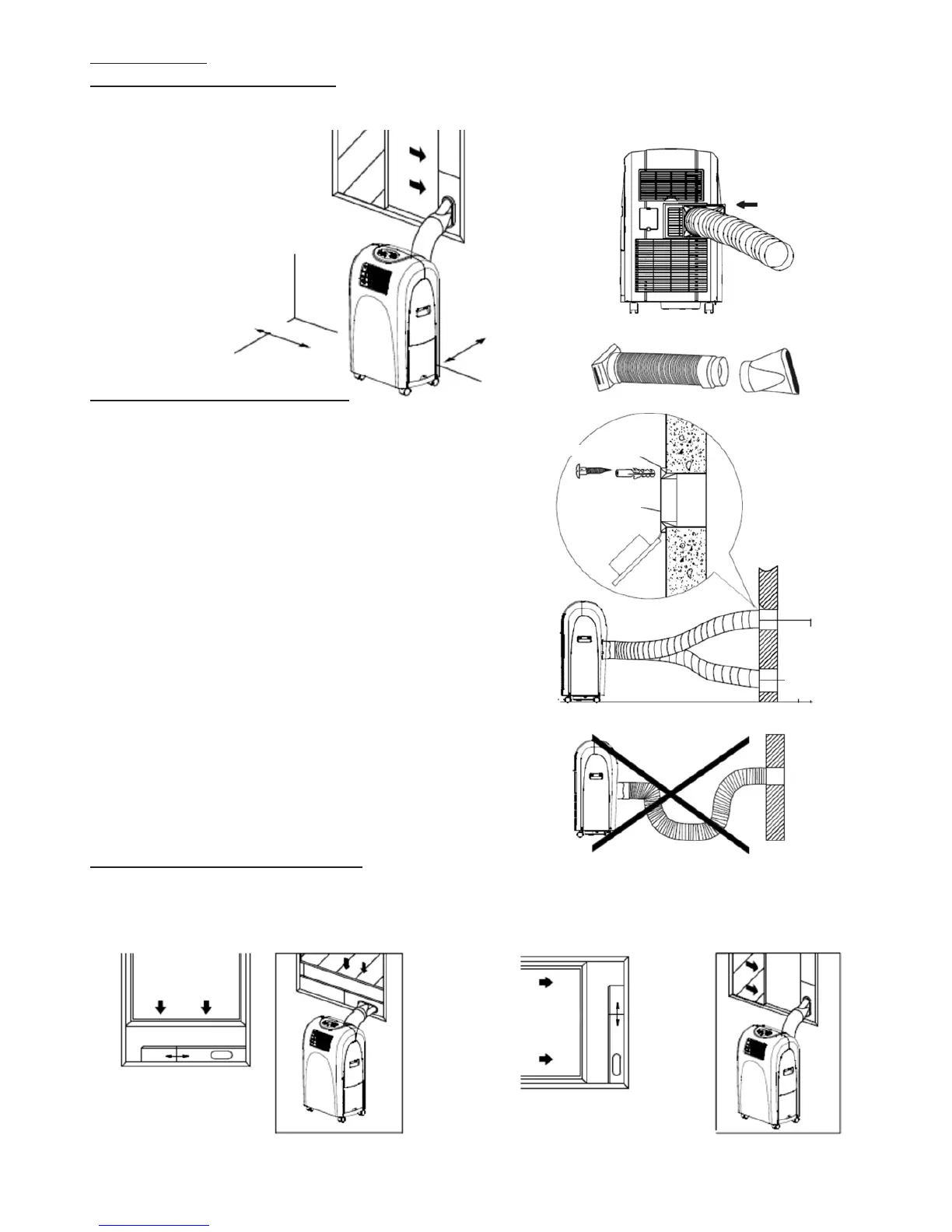

A levegő kimeneti tömlőjének a felszerelése
A) Átmeneti jelleggel
1. Illessze a légkivezető tömlő egyik végét a kimeneti csatlakozóvéghez (a leve-
gő kivezetéséhez (H)) a légkondícionáló készülékben és tolja el a nyíl irányá-
ba, a mellékelt ábrának megfelelően. Ellenőrizze a megfelelő felszerelését.
2. A tömlő másik végét rögzítse a B csatlakozóhoz (a mellékelt ábra szerint).
3. A /kimeneti/ tömlő másik végét helyezze be a legközelebbi ablakba.
FIGYELEM: A kimeneti tömlő hossza 50 és 200 cm között mozog. A tömlő
hossza annak szét- illetve összehúzásával változtatható. Javasoljuk a le-
hető legrövidebb tömlőhosszúságot alkalmazni. Az összeszerelés során
ügyeljen arra, hogy a kimeneti tömlő vízszintes maradjon, azt ne növelje és
ne toldja meg más kimeneti tömlőkkel, mert ezzel üzemzavart okozhat.
B) Állandó jelleggel
1. Illessze a légkivezető tömlő egyik végét a kimeneti csatlakozóvéghez (a leve-
gő kivezetéséhez (H)) a légkondícionáló készülékben és tolja el a nyíl irányá-
ba, a mellékelt ábrának megfelelően. Ellenőrizze a megfelelő felszerelését.
2. Rögzítse az A csatlakozót a falhoz a 4 tipli és csavar segítségével. Ellenőriz-
ze a megfelelő rögzítését (a mellékelt ábra szerint).
3. A levegő kimeneti tömléjének a másik végét rögzítse az A csatlakozóhoz.
4. Ha a készülék használaton kívül van, zárja le a nyílást a csatlakozó zárókup
akjával.
A levegő kivezető tömlőjének a megfelelő felszerelését a mellékelt ábra mutatja
(ha a levegő kimeneti tömlőjét a falba szereli, a tömlő rögzítési magasságának 30
és 120 cm között kell lennie).
Figyelem: A levegő kimeneti tömlőjét nem szabad sem megtörni, sem meg-
hajlítani.
A levegő kimeneti tömlőjének szabálytalan elhelyezési példája az alábbi áb-
rán látható. Ez a légkondícionáló készülék nem megfelelő működését vagy
üzemzavarját okozhatja.
