УСТАНОВКА
Выбор места для установки кондиционера
Мобильный кондиционер должен быть установлен на ровной поверхности так, чтобы не были закрыты воздуховыбросные отверс-
тия. Располагайте прибор на расстоянии не менее 30 см от стен или других предметов.
Вывод шланга через окно
Кондиционер укомплектован оконной крепежной планкой, приспособленной как для вертикальных, так и горизонтальных окон, ко-
торая облегчает вывод воздуховыбросного шланга из кондиционера. Однако, в случае определенных типов окон может быть
необходима модификация некоторых аспектов установки. Следуйте указаниям, представленным ниже на рисунках, которые
касаются минимального и максимального открытия окна.
Положение
распорного
колышка
Патрубок А
Максимальная высота
крепления воздухо-
выбросного шланга
составляет 120 см
Минимальная высота
крепления воздухо-
выбросного шланга
составляет 30 см
Комплект для уплонения окна:
Мин.: 67,5 см
Макс.: 123 см
Горизонтальное окно
Комплект для уплонения окна:
Мин.: 67,5 см
Макс.: 123 см
Вертикальное окно

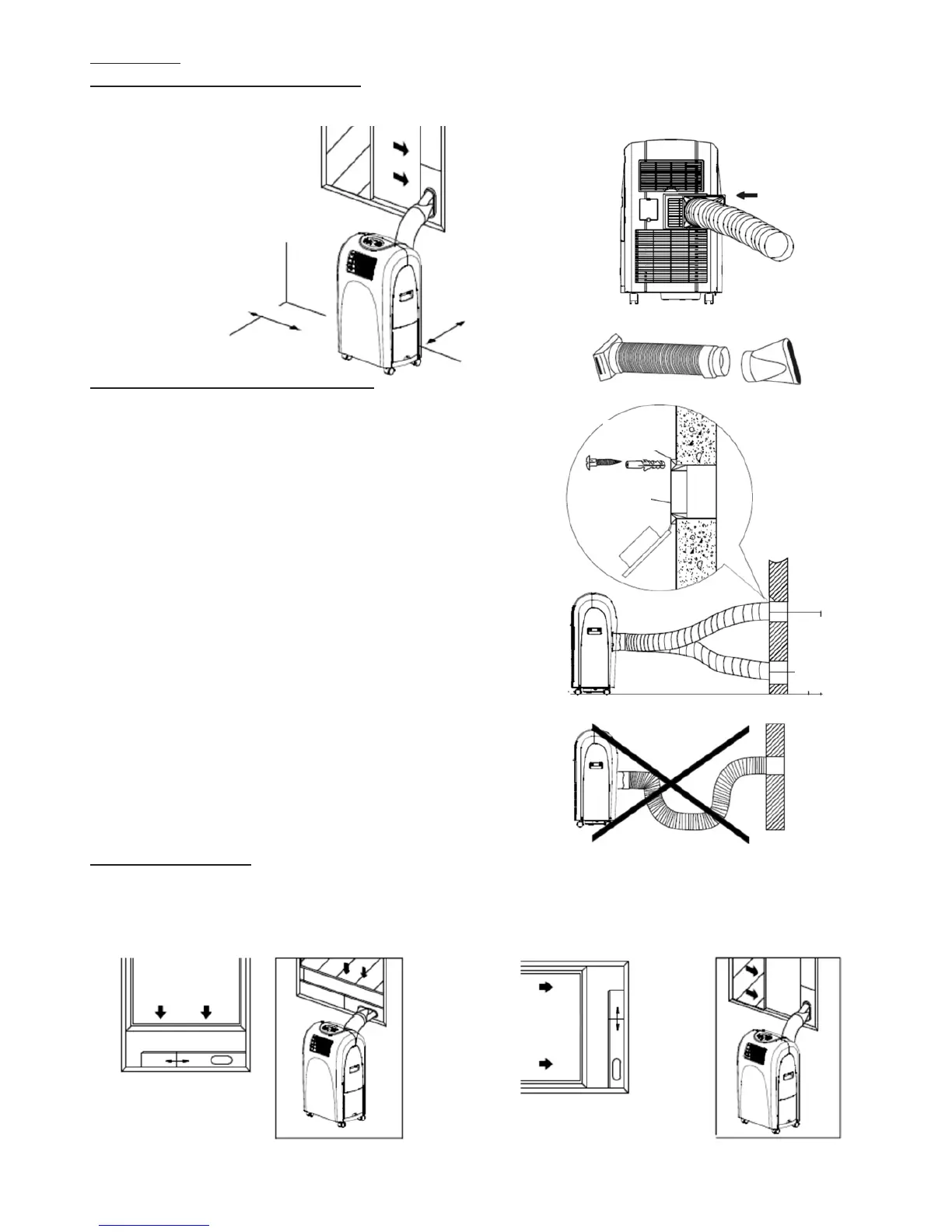

Способ монтажа воздуховыбросного шланга
A) Временный
1. Присоедините один конец воздуховыбросного шланга к выпускному патруб-
ку в кондиционере (воздуховыбросное отверстие (H)) и передвиньте в на-
правлении стрелки, как показано на рисунке рядом. Убедитесь, что шланг
закреплен надежно.
2. Подсоедините второй конец шланга к патрубку B (как показано на рисунке рядом).
3. Установите патрубок (выпускной) в ближайшем окне.
Внимание: Воздуховыбросной шланг может растягиваться от 50 см дo 200
см. Рекомендуем, чтобы длина шланга была как можно короче. Постарай-
тесь в ходе монтажа удерживать воздуховыбросной шланг горизонтально,
не удлиняйте и не наращивайте искусственно имеющийся гофрированный
шланг – это может привести к аварии.
B) Постоянный
1. Присоедините один конец воздуховыбросного шланга к выпускному патруб-
ку в кондиционере (воздуховыбросное отверстие (H)) и передвиньте в на-
правлении стрелки, как показано на рисунке рядом. Убедитесь, что шланг
закреплен надежно.
2. Используя 4 распорных колышка и винты, установите на стену патрубок A. Убе-
дитесь, что патрубок установлен надежно (как показано на рисунке рядом).
3. Подсоедините второй конец шланга к патрубку A.
4. Когда кондиционер не используется, закрывайте отверстие для шланга крышкой.
Правильный вывод воздуховыбросного шланга показан на рисунке рядом.
В случае вывода шланга через стену, отверстия в стене должны располагаться
на высоте от 30 см до 120 см).
Внимание: Не допускайте до слишком сильного изгиба воздуховыбросно-
го шланга.
Пример неправильного расположения воздуховыбросного шланга приводится
на рисунке ниже. Избегайте изгибов шланга, так как это может привести к пере-
греву прибора и к его аварии.
Внимание: При установке оконных крепежных планок в нестандартные окна подгоните их под размеры окна, обрезая изли-
шек. Запрещается вырезать новые отверстия в комплекте для уплотнения окна.
