INSTALAREA
Alegerea locului pentru instalare
Aparatul de aer condiţionat trebuie sǎ e aşezat pe o suprafaţǎ platǎ, egalǎ, unde gurile de evacuare aspirare a aerului nu vor  acoperite.
Aparatul trebuie sǎ e amplasat la o distanţǎ de cel puţin 30 de cm de pereţi sau de alte suprafeţe.
Ansamblu de montare în ferestre
Aparatul de aer condiţionat este livrat împreunǎ cu un glisor de xare în fereastrǎ proiectat pentru ferestre care se deschid în plan vertical
sau orizontal. Acesta faciliteazǎ xarea furtunului de aspirare/ evacuare a aerului la/ de la aparatul de aer condiţionat. Totuşi, în cazul unor
anumite tipuri de ferestre, este necesarǎ modicarea unor modalitǎţi de instalare. Procedaţi conform indicaţiilor oferite în desenele
urmǎtoare, pentru deschiderile minime sau maxime ale ferestrelor.
Poziţia
şurubului
autoforant
Racord A
Înǎlţimea maximǎ de xare
a furtunului de evacuare a
aerului se ridicǎ la: 120 cm
Înǎlţimea minimǎ de xare
a furtunului de evacuare a
aerului se ridicǎ la: 30 cm
Ansamblu pentru ermetizarea ferestrei:
Min: 67,5 cm
Max: 123 cm
Ansamblu pentru ermetizarea ferestrei:
Min: 67,5 cm
Max: 123 cm
Atenţie: Dacǎ dimensiunea deschiderii ferestrei este mai micǎ decât dimensiunea minimǎ a ansamblului datǎ mai înainte, tǎiaţi din partea
de izolare pentru a se potrivi în deschiderea ferestrei. Nu este permisǎ decuparea de noi oricii în ansamblul pentru izolarea ferestrei.
30 cm
30 cm

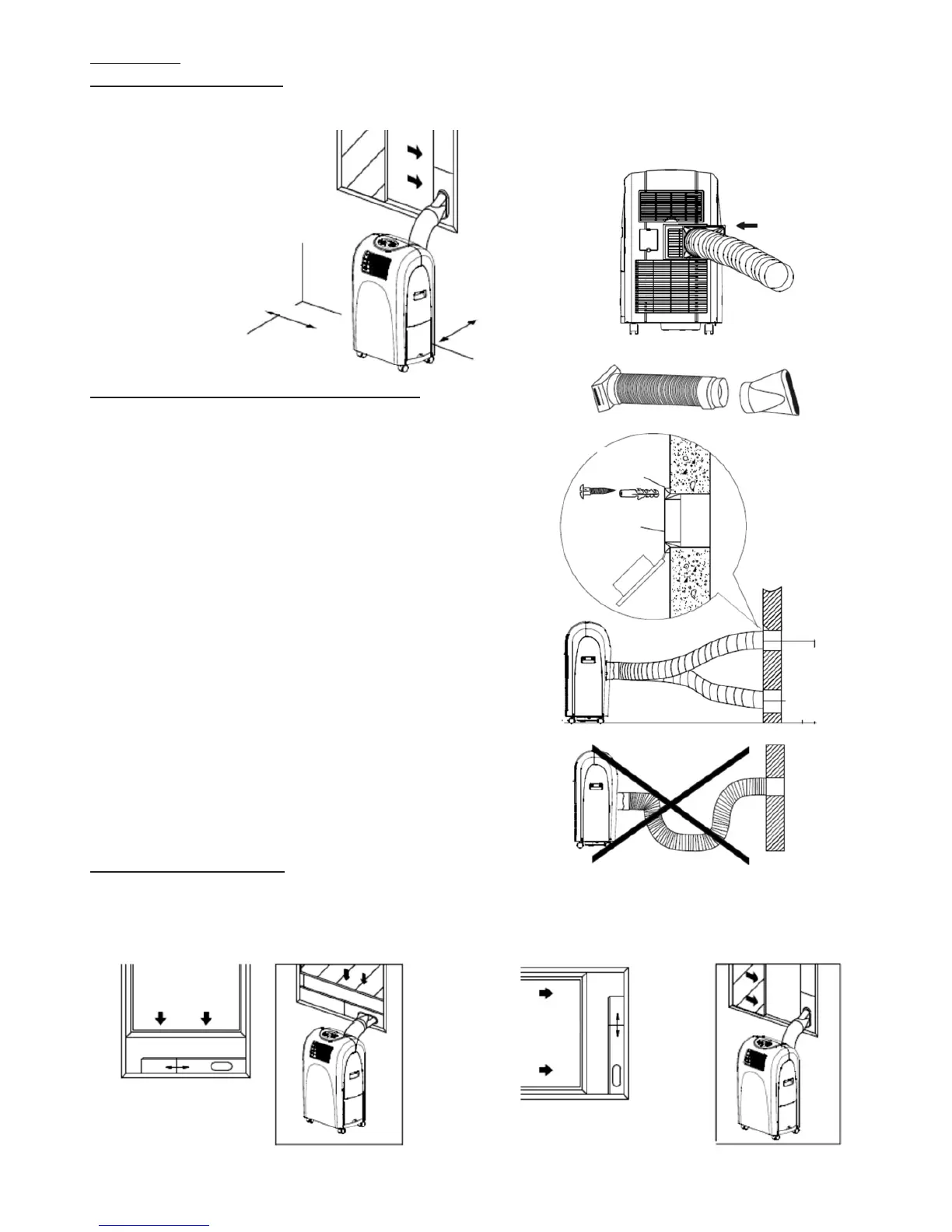

Modul de montare a furtunului pentru evacuarea aerului
A) Temporar
1. Aşezaţi unul dintre capetele furtunului pentru evacuarea aerului în gura de ie-
şire (evacuare a aerului (H)) în aparatul de aer condiţionat şi deplasaţi-l în sen-
sul indicat de sǎgeatǎ, dupǎ cum se indicǎ în desenul alǎturat. Asiguraţi-vǎ cǎ
a fost montat în mod corespunzǎtor.
2. Fixaţi cel de-al doilea capǎt al furtunului în racordul B (ca în desenul alǎturat).
3. Aşezaţi capǎtul furtunului / de evacuare/ în cea mai apropiatǎ fereastrǎ.
ATENŢIE: Lungimea furtunului de evacuare variazǎ între 50 de cm şi 200 de cm.
Lungimea furtunului poate  modicatǎ prin întinderea sau strângerea sa. Vǎ
sugerǎm sǎ folosiţi, pe cât posibil, cel mai scurt furtun. În timpul montǎrii, aveţi
grijǎ ca furtunul de evacuare a aerului în poziţie orizontalǎ, nu-l prelungiţi, nici
nu adǎugaţi la el alte guri de evacuare, deoarece existǎ pericolul de avarie.
B) Fix
1. Aşezaţi unul dintre capetele furtunului pentru evacuarea aerului în gura de ie-
şire (evacuare a aerului (H)) în aparatul de aer condiţionat şi deplasaţi-l în sen-
sul indicat de sǎgeatǎ, dupǎ cum se indicǎ în desenul alǎturat. Asiguraţi-vǎ cǎ
a fost montat în mod corespunzǎtor.
2. Fixaţi racordul în perete, cu ajutorul a patru şuruburi autoforante şi dibluri.
Asiguraţi-vǎ cǎ au fost montate în mod corespunzǎtor (a se vedea desenul
alǎturat).
3. Fixaţi cel de-al doilea capǎt al furtunului de evacuare a aerului în racordul A.
4. Acoperiţi deschizǎtura utilizând masca racordului, când aparatul nu este utilizat.
Montarea corespunzǎtoare a furtunului de evacuare a aerului este prezentatǎ în
desenul alǎturat (dacǎ montaţi furtunul de evacuare a aerului în perete, înǎlţimea de
xare a furtunului trebuie sǎ e cuprinsǎ între 30 de cm şi 120 de cm).
ATENŢIE: Este interzisǎ îndoirea, curbarea furtunului de evacuare a aerului.
Un exemplu de poziţionare neadecvatǎ a furtunului de evacuare.
Aceasta poate provoca funcţionarea necorespunzǎtoare a aparatului de aer condi-
ţionat sau avarierea sa.
Fereastrǎ orizontalǎ Fereastrǎ verticalǎ
