30 см
30 см
УСТАНОВЛЕННЯ

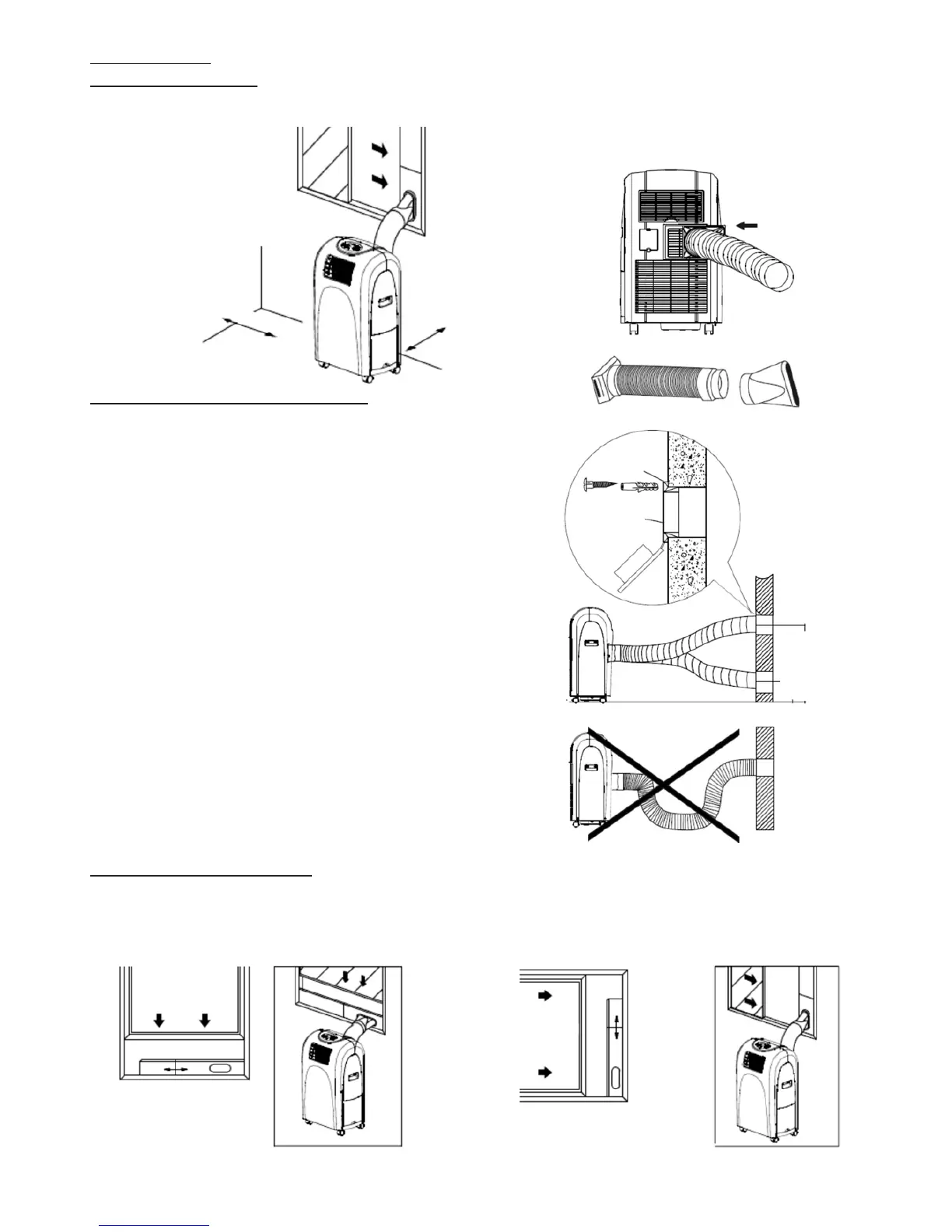

Вибір місця встановлення
Кондиціонер встановити на плоскій поверхні, отвори виходу і входу повітря залишити відкритими. Прилад встановити у просторому
місці на відстані не менш як 30 см від стін та інших перешкод.
Встановлювальний набір для вікон
До кондиціонера додається набір для ущільнення вікон, розроблений для вікон, що відкриваються по вертикалі або горизонталі. Він
полегшує закріплення шланга виходу повітря з кондиціонера. Однак у випадку деяких типів вікон, буде необхідність модифі-
кувати деякі типи вікон. Дотримуйтесь вказівок, представлених на нижчевказаних рисунках щодо мінімального та максимального
відчинення вікон.
положення
розпірного
дюбеля
патрубок A
максимальна висота крі-
плення шланга виходу
повітря складає: 120 cm
мінімальна висота крі-
плення шланга виходу
повітря складає: 30 cm
Горизонтальне вікно
набір для ущільнення вікна:
Min: 67,5 см
Max: 123 см
Вертикальне вікно
набір для ущільнення вікна:
Min: 67,5 см
Max: 123 см
Спосіб установлення шлангу виходу повітря
A) Тимчасовий
1. Підберіть один наконечник шланга виходу повітря до наконечника виходу
(виходу повітря (H)) у кондиціонері і пересуньте згідно з напрямком стріл-
ки, як це вказано на рисунку поруч. Упевніться, що він був правильно
встановлений.
2. Закріпіть другий наконечник шланга до патрубка B (як на рисунку поруч).
3. Помістіть наконечник шланга /вихід/ у найближчому вікні.
УВАГА: Довжина шланга виходу коливається від 50см до 200см. Довжи-
ну шланга можна змінити розтягаючи або стягуючи його. Рекомендуєть-
ся вживати за можливістю якнайкоротший шланг. Під час монтажу, за-
безпечіть горизонтальне положення шланга виходу, не збільшуйте його
і не додавайте інші виходи, це загрожує аварією.
B) Товготривалий
1. Підберіть один наконечник шланга виходу повітря до наконечника виходу
(виходу повітря (H)) у кондиціонері і пересуньте згідно з напрямком стріл-
ки, як це вказано на рисунку поруч. Упевніться, що він був правильно
встановлений.
2. Закріпіть патрубок A до стіни за допомогою 4 розпірних дюбелів та гвинтів.
Упевніться, що він був правильно встановлений (дивись рисунок поруч).
3. Закріпіть другий наконечник шланга виходу повітря до патрубка A.
4. Закрийте отвір, користуючись кришками патрубка, якщо не користуєтесь
обладнанням.
Відповідне закріплення шланга виходу повітря представлено на рисунку по-
руч (у випадку закріплення шланга виходу повітря у стіні, висота кріплення
шланга повинна складати від 30см до120см).
Увага: Не допускається загинати чи вигинати шланг виходу повітря.
Приклад невідповідного розміщення шланга виходу повітря представлений
на нижчевказаному рисунку. Це може привести до неправильної дії кондиціо-
нера або його аварії.
Увага: Якщо ширина відкриття вікна складає менш, як вищевказана мінімальна ширина набору, відріжте ущільнювач, щоб
пристосувати його до ширини вікна. Не допускається вирізувати нові отвори у наборі для ущільнення вікна.
