Les instructions qui suivent concernent l’installation du moteur intérieur.
AVERTISSEMENT: à fin de reduire le risque de incendie et de shock éléctrique
il faut installer la hotte seulement avec les modèles avec moteur a l’intèrieur
modèles CBI-290A ou CBI-600A.
Pour la préparation du moteur extérieur
et in-line, allez à la page 43.

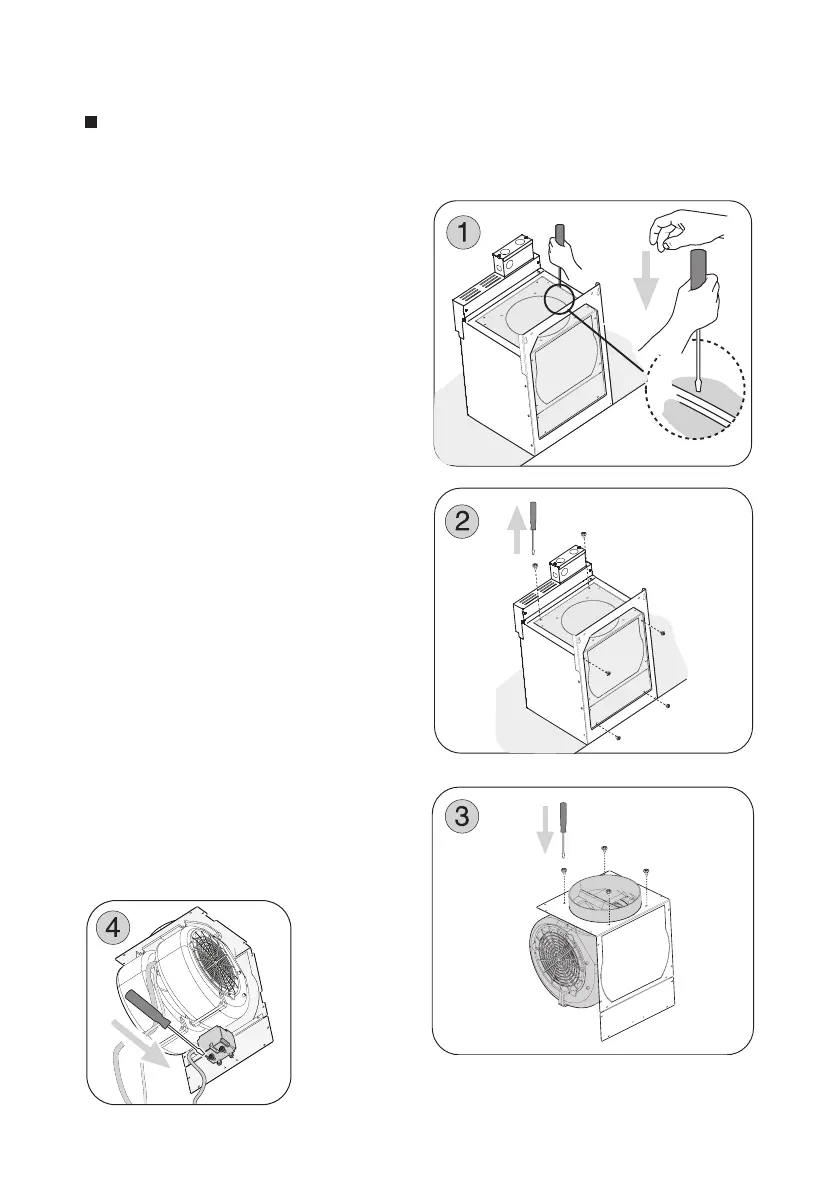

1. Enlevez la plaque métallique circulai-
re de 6” à l’aide d’un tournevis plat.
Fig.1
2. Dévissez les (6) vis fixant la plaque du
moteur au corps moteur et enlevez la
plaque. Fig.2
3. Installez le moteur intérieur dans la
plaque du moteur et fixez l’ensemble
en utilisant les (4) vis. Fig.3
4. Placez à la plaque du moteur le con-
denseur relié câble en dotation en
utilisant les (2) vis. Fig.4
5. Fixez le câble de la terre vert/jaune
connecte au câble avec le condensa-
teur en dotation dans la vis se trou-
vant sur la plaque du moteur. Fig.5
Installation – Moteur Interieur
- 41 -
