Installation – Moteur Interieur
Les instructions qui suivent concernent l’installation du moteur intérieur.
AVERTISSEMENT: à fin de reduire le risque de incendie et de shock éléc-
trique il faut installer la hotte seulement avec les modèles avec moteur a
l’intèrieur CBI-290A ou CBI-600A.
Pour la préparation du moteur extérieur et
in-line, allez à la page 40.

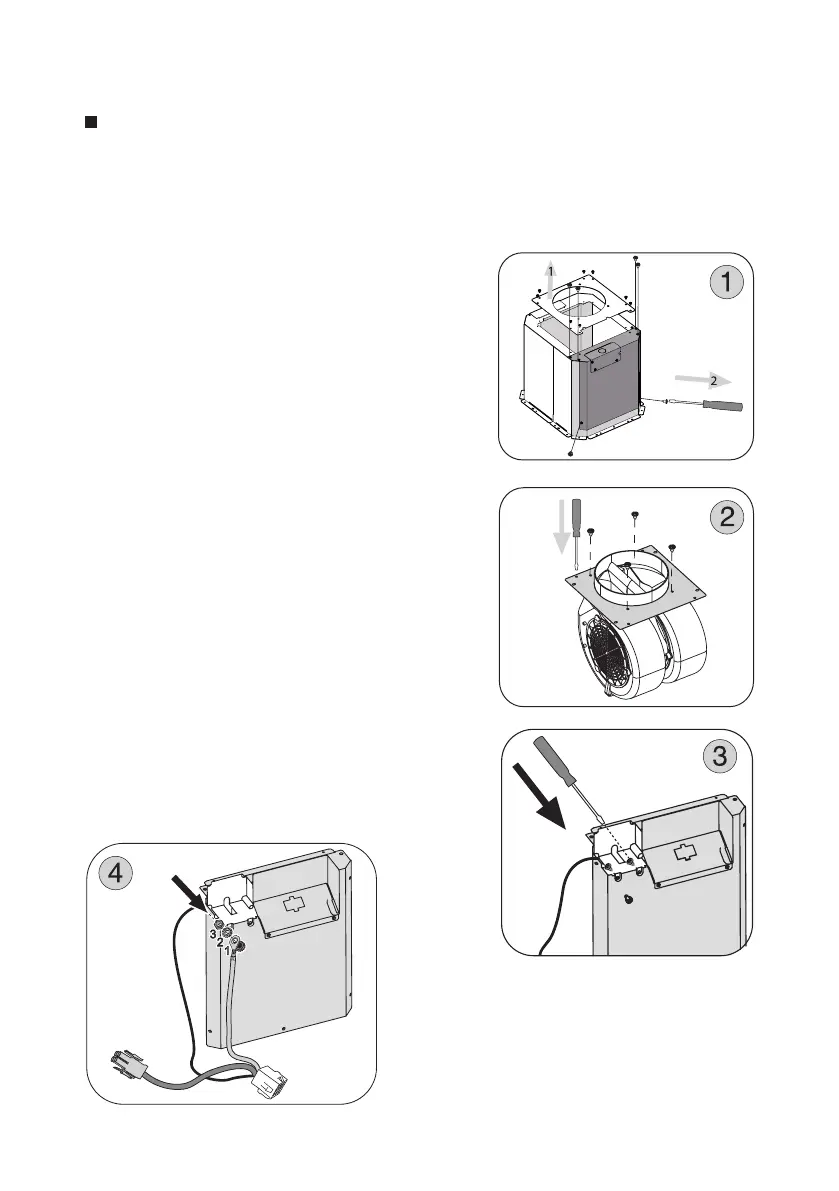

1. Enlevez la plaque avec la sortie circulaire de
6" et puis enlevez l'étrier de support de con-
nexion du moteur déporté au corps moteur.
Fig.1
2. Insérez le moteur dans la plaque et fixez l’en-
semble en utilisant les (4) vis. Fig.2
3. Fixez le boîte de condensateur relié au câble
fourni à l’étrier en utilisant les (2) vis. Fig.3
4. Fixez le câble de la terre vert/jaune, relié au
câble fourni avec le câble de condensateur,
dans la vis se trouvant sur l’étrier. Fig. 4
5. Installez la plaque et le moteur sur
l’étrier de support de connexion du moteur
déporté et fixez-la à l’aide des (2) vis. Fig. 5
- 38 -
