Installation – Preparation Moteur Exterieur
Et In-Line
Les phases suivantes concernent la préparation de la hotte avec moteur
extérieur ou moteur In-Line. CBE-1000, PBN-1000A.
AVERTISSEMENT: à fin de reduire le risque de incendie et de shock éléctri-
que il faut installer la hotte seulement avec le moteur a l'extèrieur regleé au
maximum 6.2A.
Pour les instructions du mo-
teur intérieur, revenez à la
page 38.

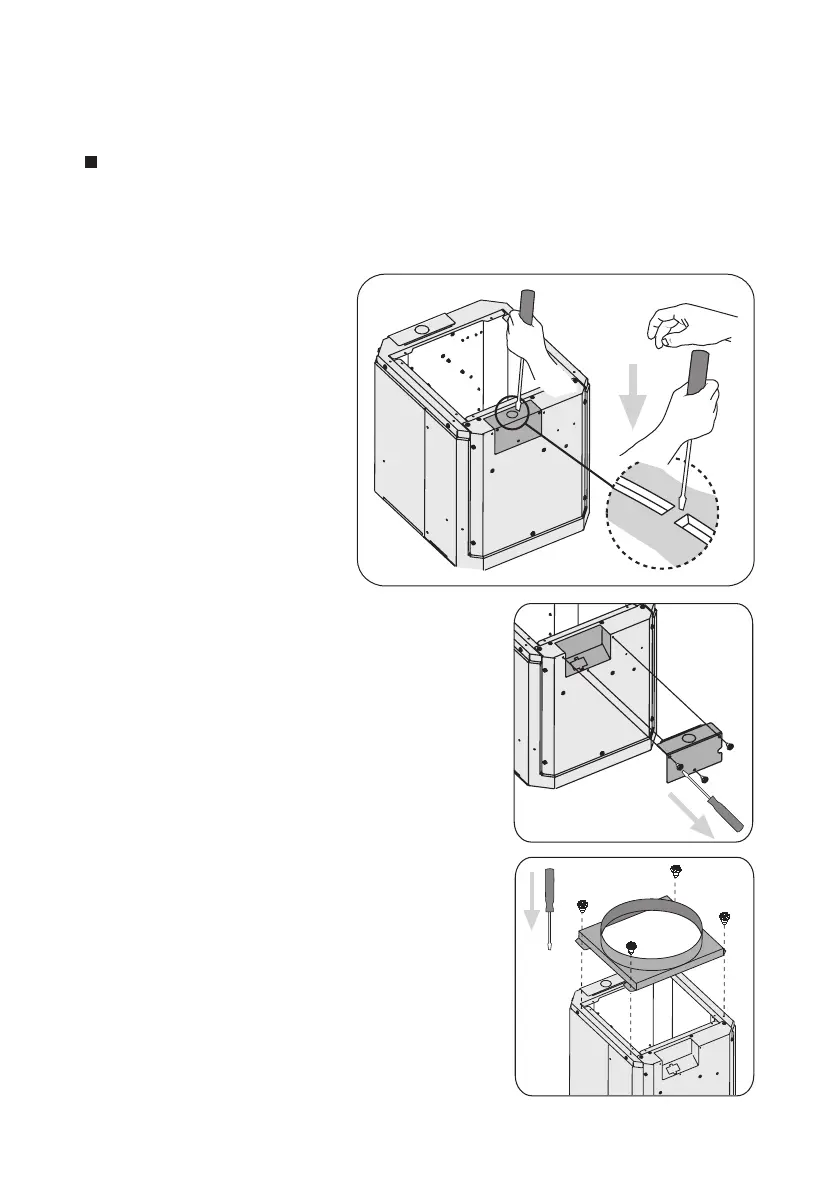

1. Retirez la partie
prédécoupée circulaire du
couvercle se trouvant sur
l’étrier de support de con-
nexion du moteur déporté,
à l’aide d’un tournevis plat.
Fig. 1
2. Enlevez le couvercle en dévissant les (3) vis.
Fig. 2
3. Remplacer la plaque avec la sortie circulaire de
6" avec la bride circulaire de 8" dans la partie
supérieure du corps moteur en utilisant les (4)
vis. Fig.3
4. Insérez le connecteur femelle dans le logement
de l’étrier de support de connexion du moteur
déporté. Fig.4
5. Faites passer les fils du moteur déporté au tra-
vers du couvercle enlevé au préalable et reliez-
les à ceux du connecteur se trouvant dans le
logement. Fig. 5
- 40 -
