Zephyr Vortex AK9028BS User Manual

14
Vortex Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
VORTEX

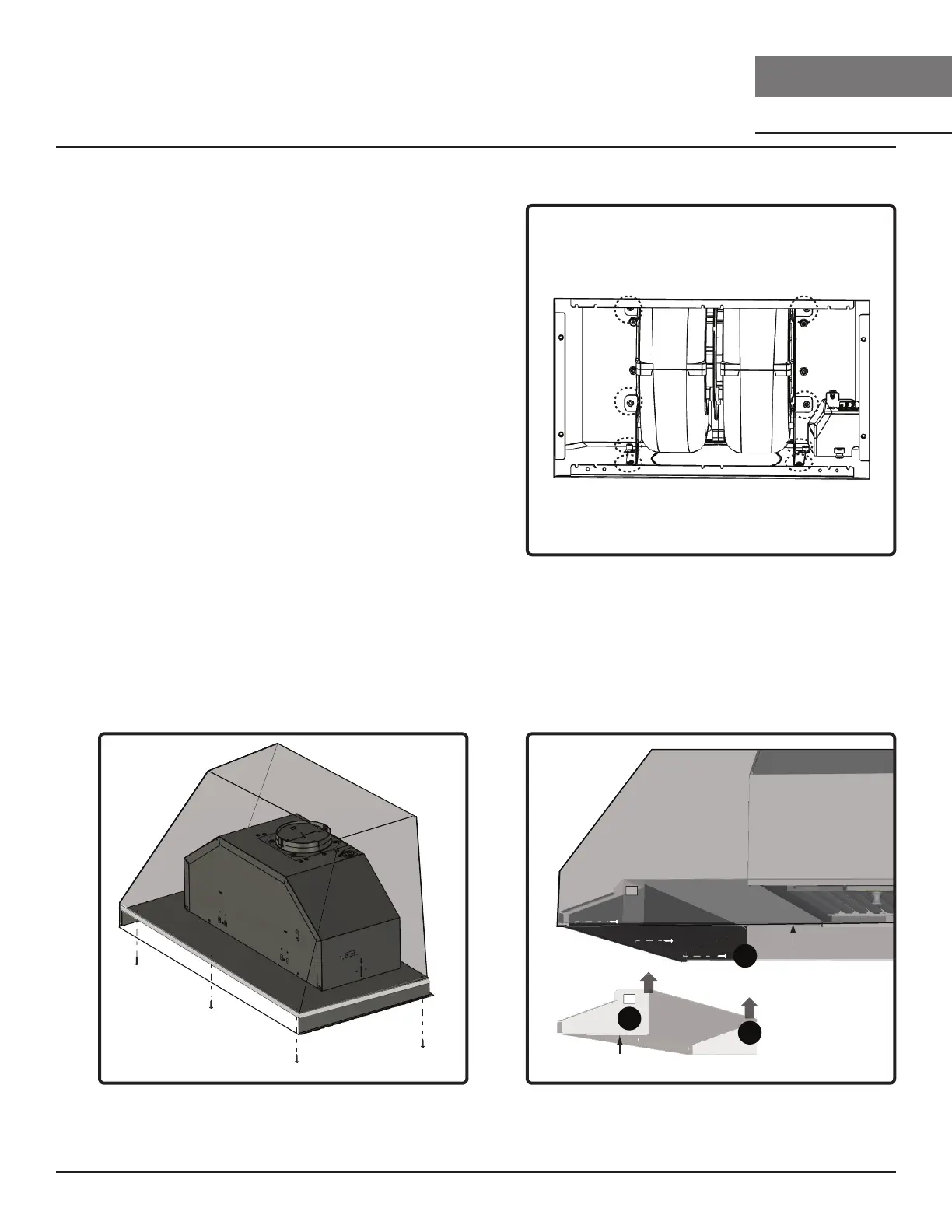

Instructions d’installation
Montage de la hotte
1. Soulevez le capot dans l’ouverture et fixez-le.
Installez le capot dans l’armoire. FIG. D.
REMARQUE: Des blocs de bois peuvent devoir être
ajoutés à la base de l’armoire si un
support supplémentaire est nécessaire.
2. Retirez le film du ruban adhésif double face sur les
côtés du panneau avant. FIG. E1.
3. Soulevez le panneau avant et faites-le glisser
dans le nez de la base de l’armoire. Le ruban le
maintiendra temporairement en place et aidera à
maintenir la bride inférieure du panneau avant au
même niveau que la bride inférieure de la hotte.
FIG. E2.
4. Fixez le panneau avant à l’avant intérieur de
l’armoire personnalisée à l’aide de (3) vis # 8 x 12
po. FIG. E3.
5. Revenez à la page 13, étape 5 pour terminer
l’installation.
FIG. D
FIG. E
1
3
2
bride
bride
FIG. C
Vue de dessous

Zephyr Vortex AK9028BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	convertible
Temperature Sensor	no
Sones	5 sones
Control Type	slide
Delay Start	no
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	17 1/2 inches
Height	19 1/10 inches
Width	28 3/8 inches
Net Weight	32.6 pounds
