• Y-akselilla:
• X-akselilla:
• Z-akselilla:
Alus pyörii keskipisteen ympärillä.
YHDISTETYT LIIKKEET
Työnnä ensin ohjaussauvaa ja pyöritä sitten sen nuppia haluttuun su-
untaan.
• Esimerkiksi: SUORAAN ETEENPÄIN JA KÄÄNNÖS OIKEALLE
• Esimerkiksi: SUORAAN TAAKSEPÄIN JA KÄÄNNÖS VASEMMAL-
LE
Ohjaussauvan työntäminen sivulle liikuttaa alusta sivusuunnassa.
Jos alus ei liiku sivusuunnassa, voit korjata tämän liikkeen pyörittämäl-
lä nuppia suuntaan, johon haluat korjausta.
Ohjausvipu tulee pitää ohjaussauvalla ohjatessa vapaassa asennossa.
Jos asetat ohjaustilassa vivun tahattomasti eteen- tai taakse-asentoon,
siitä ei seuraa mitään, vaan ohjaussauva pysyy aktiivisena ja toimin-
nassa.
Kun vapautat ohjaussauvan hallinnan (painamalla sauvan painiketta),
alus ei edelleenkään reagoi. Sen sijaan dieselmoottori pysyy
tyhjäkäyntinopeudella ja vaihde vapaalla turvallisuussyistä.
Hallinnan palauttaminen ohjausvivulle edellyttää sen asettamista va-
paaseen asentoon. Vasta sen jälkeen järjestelmä sallii sinun siirtää
ohjauksen ja nostaa moottorin kierrosnopeutta ohjausvipua liikutta-
malla.

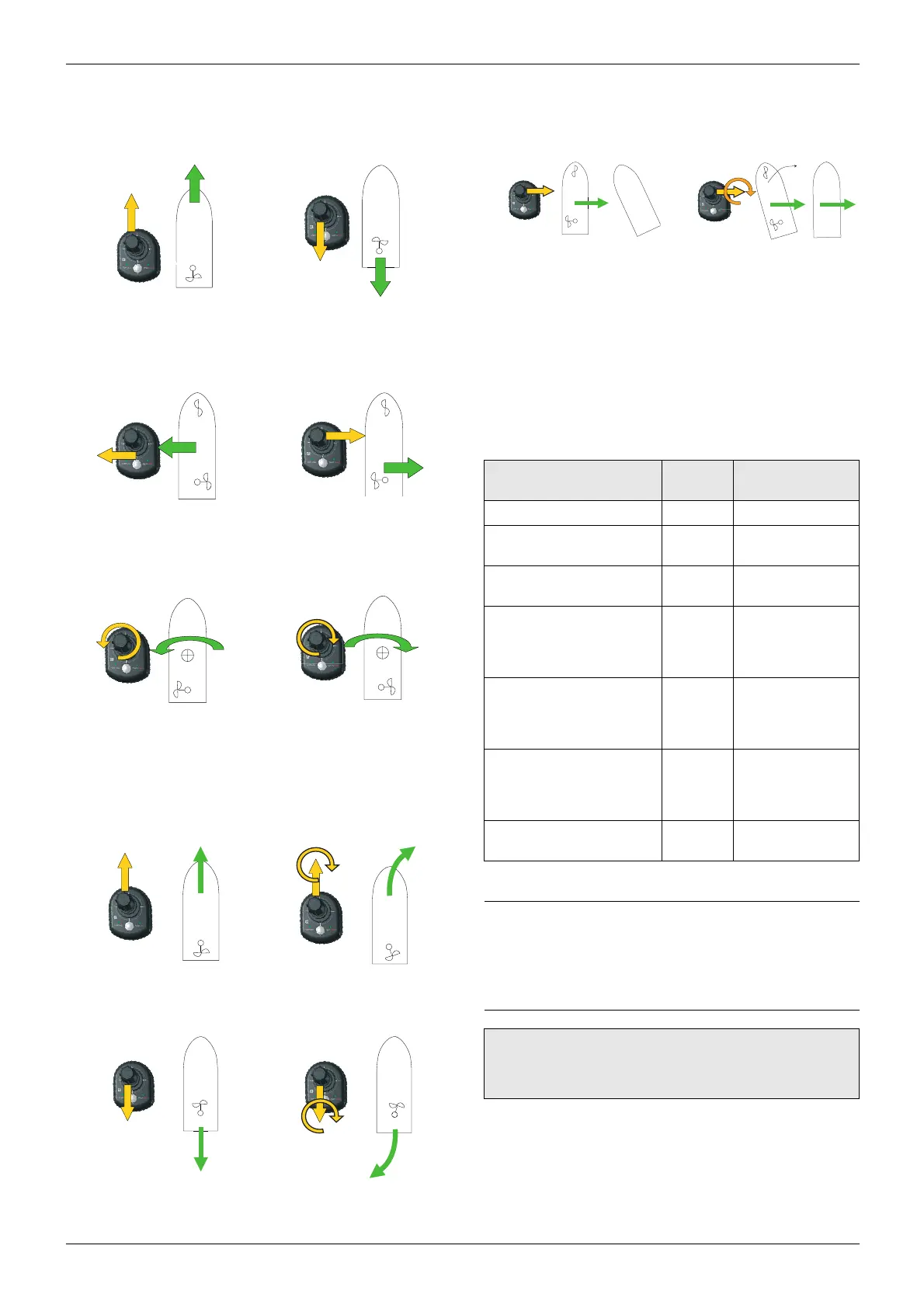

Fig. 1 LIIKE SUORAAN ETEEN-
PÄIN
Fig. 2 LIIKE SUORAAN TAAKSE-
PÄIN
Fig. 3 LIIKE SIVUTTAIN VASEM-
MALLE
Fig. 4 LIIKE SIVUTTAIN OIKEALLE
Fig. 5 PYÖRIMINEN VASTAPÄI-
VÄÄN
Fig. 6 PYÖRIMINEN MYÖTÄPÄI-
VÄÄN
KÄYTTÖOLOSUHTEET OHJAUS-
LED
VALMIS-LED
Järjestelmä pois päältä (Off) Pois päältä Pois päältä
Järjestelmä päällä (On) (moot-
toripaneeli käynnistetty)
Pois päältä Palaa (yhtäjaksoisesti
punaisena)
Ajo-/Lämmittelytila aktiivisena
(moottori käynnistetty)
Pois päältä Palaa (yhtäjaksoisesti
punaisena)
Ohjaustila aktiivisena - ohjaus-
sauva vapaassa asennossa
Palaa
(yhtäjaksoi-
sesti vih-
reänä)
Palaa (yhtäjaksoisesti
vihreänä)
Ohjaustila aktiivisena - ohjaus-
sauva käytössä
Palaa
(yhtäjaksoi-
sesti punai-
sena)
Palaa (yhtäjaksoisesti
vihreänä)
Ohjaustila aktiivisena - tapahtu-
nut virheitä
Palaa
(yhtäjaksoi-
sesti vih-
reänä)
Vilkkuu (punaisena)
Ohjaustila ei aktiivisena - ta-
pahtunut virheitä
Pois päältä Vilkkuu (punaisena)
TÄRKEÄÄ:
Jos valmis-LED vilkkuu punaisena, se voi tarkoittaa jompaakum-
paa:
A – Se varoittaa jostakin, ja järjestelmä säilyttää täyden tai osittai-
sen toimintansa.
B – On tapahtunut virhe, ja jotkin tai kaikki järjestelmän toiminnot
on poistettu käytöstä. Täyden toiminnan palautusta voi yrittää uu-
delleenkäynnistyksen kautta (kuvattu Valmiustila-osiossa).
Järjestelmän kaikenlaisten toimintahäiriöiden ta-
pauksessa täyden toiminnan palautusta voi yrittää
uudelleenkäynnistyksen kautta (kuvattu Valmiusti-
la-osiossa).
