MANUAL DE CONSULTA RÁPIDA
2
PT 3329.758.704 - 2017-01
•No eixo Y:
•No eixo X:
•No eixo Z:
O barco anda em volta do centro de rotação.
MOVIMENTOS COMBINADOS
Prima primeiro o joystick, depois rode o botão nas direções desejadas.
• Por exemplo: MOVIMENTO À VANTE E VIRAGEM À DIREITA
• Por exemplo: MOVIMENTO À RÉ E VIRAGEM À ESQUERDA
Prima o joystick para o lado, o barco move-se para o lado.
Caso o barco não se mova em paralelo, pode corrigir este movimento
rodando o botão na direção para a qual deseja corrigir.
Ao manobrar com o joystick, a alavanca de controlo deve ficar na po-
sição de ponto-morto. Se, no modo de manobrar, colocar involuntaria-
mente a alavanca em marcha em frente ou marcha-atrás, tal não tem
qualquer efeito e o joystick continua ativo e em funcionamento.
Quando solta o controlo do joystick (premindo o botão do joystick), o
barco não irá realizar nenhuma ação. De facto, pela sua segurança, o
motor a diesel irá permanecer em ralenti e a transmissão em ponto-mor-
to.
Para recuperar o controlo da alavanca, deve colocar a alavanca de con-
trolo na posição de ponto-morto. Só após isso o sistema lhe permite en-
gatar a transmissão e aumentar as rpm do motor, rodando a alavanca
de controlo.

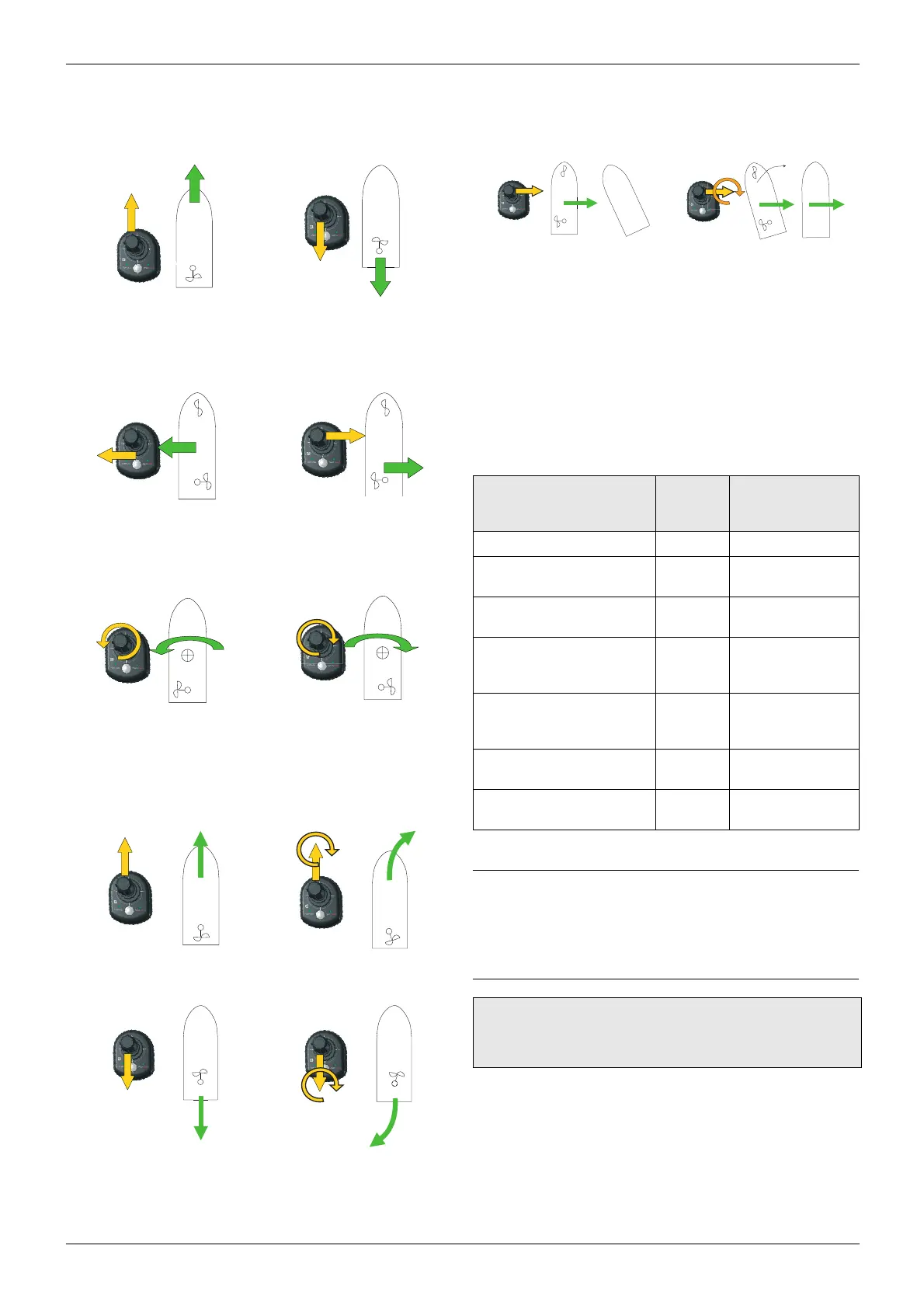

Fig. 1 MOVIMENTO À VANTE EM
LINHA RETA
Fig. 2 MOVIMENTO À RÉ EM
LINHA RETA
Fig. 3 MOVIMENTO LATERAL
ESQUERDO
Fig. 4 MOVIMENTO LATERAL DI-
REITO
Fig. 5 ROTAÇÃO PARA A
ESQUERDA
Fig. 6 ROTAÇÃO PARA A DIREI-
TA
CONDIÇÕES DE FUNCIONA-
MENTO
LED DE
CONTRO-
LO
LED DE PRONTO
Sistema desligado. Desligado Desligado
Sistema ligado (painel do motor
ligado).
Desligado Ligado (vermelho con-
tínuo)
Modo de condução/aquecimen-
to ativo (motor ligado).
Desligado Ligado (vermelho con-
tínuo)
Modo de manobras ativo - joy-
stick na posição de ponto mor-
to.
Ligado (ver-
de sólido)
Ligado (verde sólido)
Modo de manobras ativo - joy-
stick fora da posição de ponto
morto.
Ligado (ver-
melho con-
tínuo)
Ligado (verde sólido)
Modo de manobras ativo - erros
presentes.
Ligado (ver-
de sólido)
Ligado (vermelho in-
termitente)
Modo de manobras inativo - er-
ros presentes.
Desligado Ligado (vermelho in-
termitente)
IMPORTANTE:
Se o LED de pronto estiver vermelho intermitente, pode ser:
A - está presente um aviso e o sistema mantém as funcionalidades
totais ou parciais
B - está presente um erro e algumas ou todas as funcionalidades do
sistema estão desativadas. Pode tentar recuperar a totalidade das
funcionalidades reinicializando, conforme o descrito na secção do
modo de espera
Em todo o caso, para qualquer tipo de avaria do siste-
ma, pode tentar recuperar as funcionalidades reinicia-
lizando, conforme o descrito na secção do Modo de
espera.
