De boot gaat rond het midden van de rotatie.
GECOMBINEERDE BEWEGINGEN
Duw eerst op de joystick, roteert vervolgens de knop in de gewenste
richtingen.
• Bijvoorbeeld: BEWEGING VOORUIT EN BOCHT NAAR RECHTS
• Bijvoorbeeld: BEWEGING ACHTERUIT EN BOCHT NAAR LINKS
Door de joystick naar de zijkant te duwen, zal de boot zijwaarts bewe-
gen.
Indien de boot niet parallel beweegt, kunt u deze beweging corrigeren
door de knop te draaien in de richting die u wilt corrigeren.
Tijdens het manoeuvreren met de joystick moet de controle hefbom in
de neutrale stand blijven. Indien de manoeuvrestand de hefboom per
ongeluk in Vooruit of Achteruit is geplaatst, dan heeft dit geen effect en
is de joystick nog steeds actief en in gebruik.
Indien u de joystick controle vrij geeft (door te drukken op de joystick
knop), zal de boot geen actie ondernemen. In feite zal, voor uw veili-
gheid, de dieselmotor stationair blijven draaien en de transmissie zal in
neutraal blijven.
Om weer de controle van de hefboom over te nemen, moet u de contro-
lehefboom in de stand neutraal zetten. Pas daarna staat het systeem toe
dat u de transmissie koppelt en het toerental van de motor verhoogt
door te bewegen aan de controlehefboom.

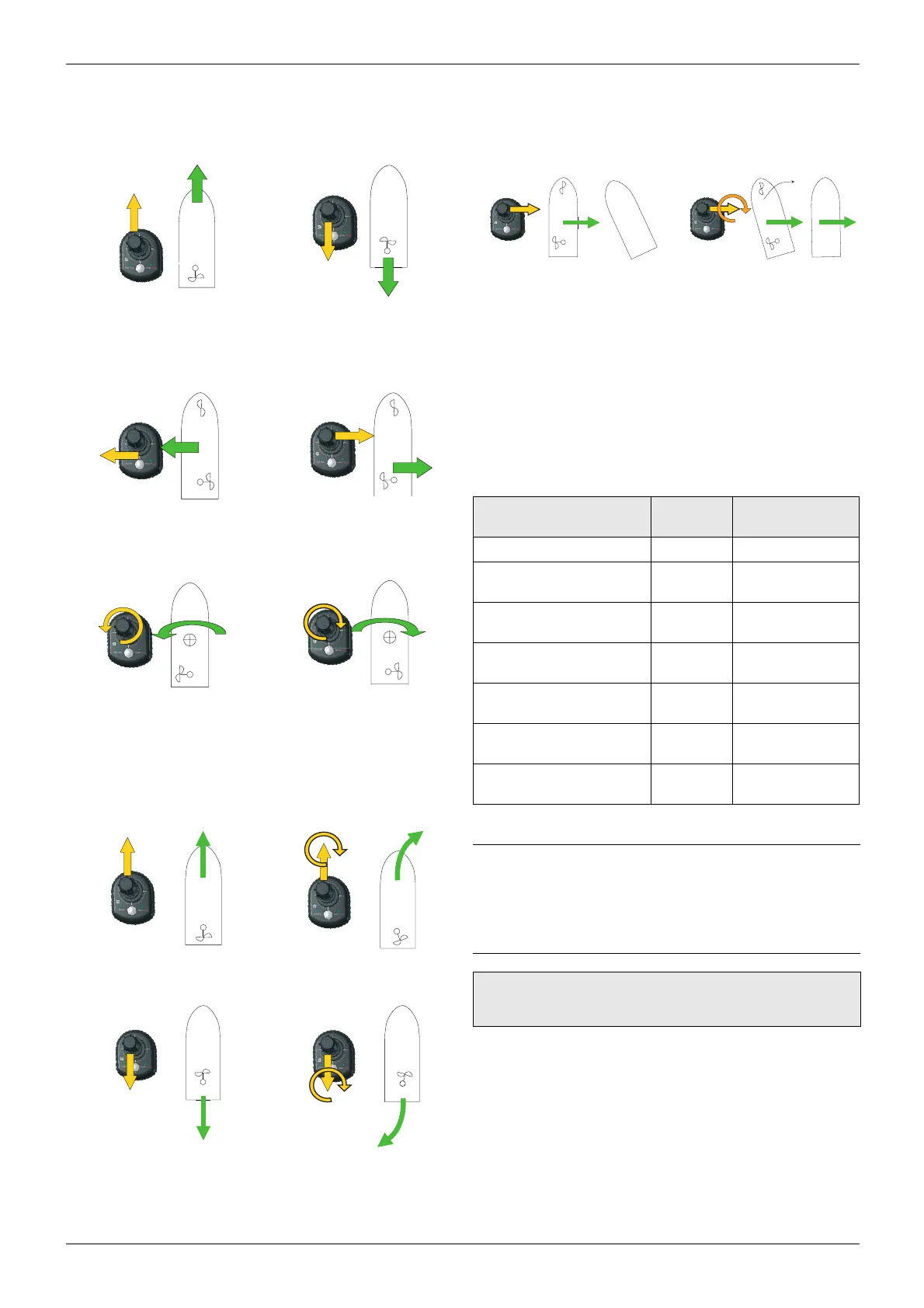

Fig. 1 BEWEGIN RECHT VOORUIT Fig. 2 BEWEGING RECHT ACHTE-
RUIT
Fig. 3 ZIJWAARTSE BEWEGING
NAAR LINKS
Fig. 4 ZIJWAARTSE BEWEGING
NAAR RECHTS
Fig. 5 ROTATIE LINKSOM Fig. 6 ROTATIE RECHTSOM
GEBRUIKSOMSTANDIGHE-
DEN
CTRL LED KLAAR LED
Systeem Uit. Uit Uit
Systeem Aan (Motorpaneel in-
geschakeld).
Uit Aan (rood continu)
Aandrijving/Opwarm Modus
actief (Motor ingeschakeld).
Uit Aan (rood continu)
Manoeuvreermodus actief -
Joystick in neutrale stand.
Aan (groen
continu)
Aan (groen continu)
Manoeuvreermodus actief -
Joystick uit neutrale stand.
Aan (rood
continu)
Aan (groen continu)
Manoeuvreermodus actief - fo-
uten aanwezig.
Aan (groen
continu)
Aan (rood knippert)
Manoeuvreermodus niet actief
- fouten aanwezig.
Uit Aan (rood knippert)
BELANGRIJK:
Indien het rode LED knippert, dan kan het volgende het geval zijn:
A - een waarschuwing is actief en het systeem behoudt volledige of
gedeeltelijke functionaliteiten
B - een fout is actief en sommige of alle systeemfuncties zijn uitge-
schakeld. U kunt proberen om volledige functies te herstellen door
opnieuw op te starten, zoals beschreven in de sectie stand-by mo-
dus.
Bij een fout van het systeem kunt u proberen om de
functies te herstellen door opnieuw op te starten, zo-
als beschreven in de sectie Stand-by Modus.
