mation are harmonized with the valid standard and guide-
lines (DIN EN ISO 12100 / 13857).
– Fans design A, for attachment to fixed motor flange:
use property class 8.8 screws and provide with suitable
screw locking. Permissible tightening torque: M4 = 2.1
Nm; M6 = 9.5 Nm; M10 = 40 Nm; M12 = 70 Nm; related
to friction coefficient according to DIN EN ISO 4014 µ
tot
= 0.12
– Motor frame size 068: comply with stated length of
thread engagement
– Fans design Q with plastic wall plate: Use U-plates
DIN 125 to secure. Starting torques allowed: M8 = 10
Nm; M10 = 21 Nm
– ZAplus fans Type ZN: When mounting ZAplus, ensure
plastic-compliant connectors.
If flat washers as per DIN EN ISO 7089 or DIN125 are
used for fastening, a permissible torque for Strength
class 8.8 and a frictional value μtot=0.12 of M10 (for
ZAplus size 500) =24Nm / M12 (for ZAplus size 800)
=40Nm is recommended.
Since the concrete bolt or screw varies by customer
unit, these recommendations must be checked for each
respective situation.
Tighten the grate connector with 6Nm torque.
Secure the cable covering against loss after connecting
the motor by securing with 2 cable ties.
For a version with a square rear wall (design Q),
removal of this square plastic plate is prohibited.
•
The following applies to all fan designs:
– Avoid structural damage or stress with installation.
Make sure the surface is flat and even.

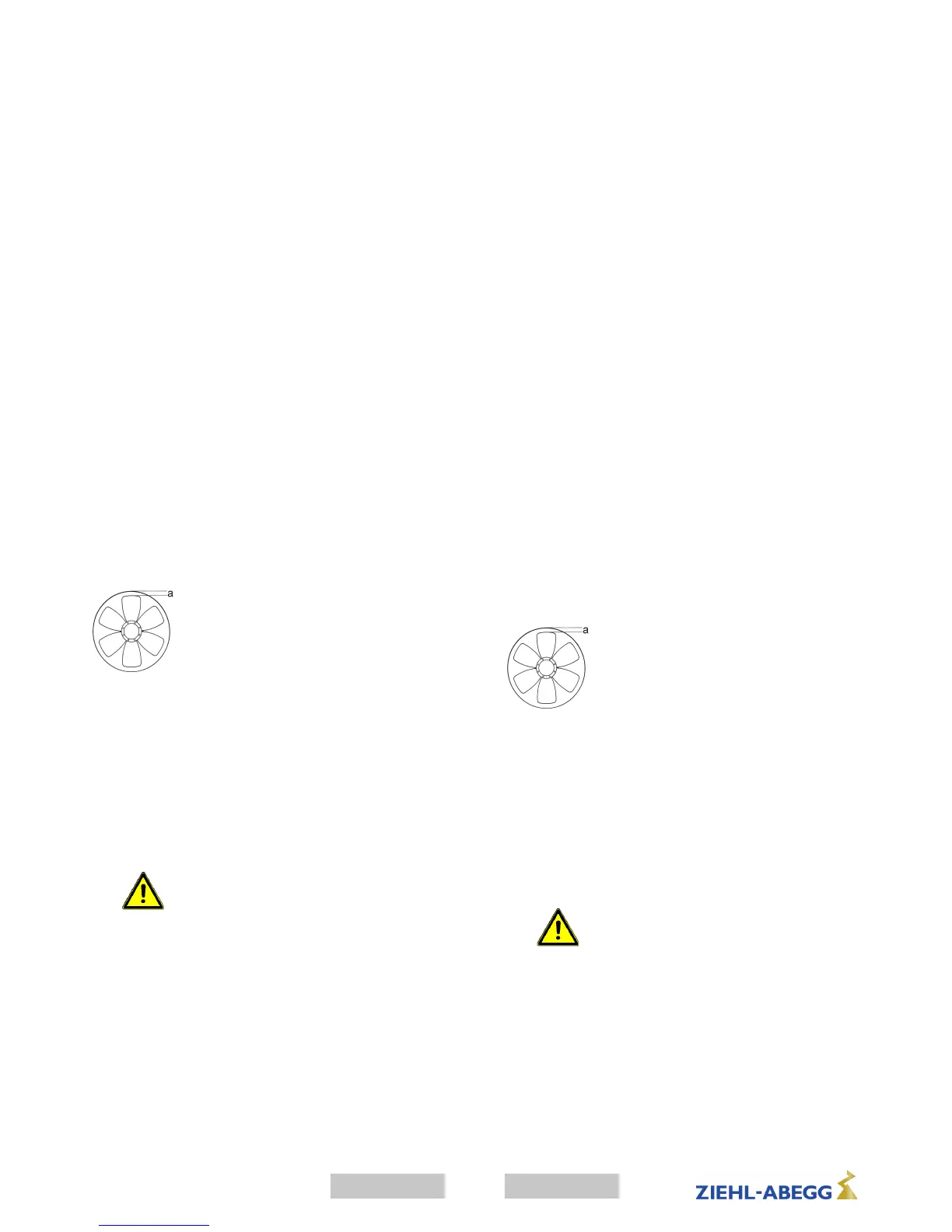

– Ensure that the clearance (gap) "a" see fig. between the
fan impeller and the stationary housing section is
constant. Distortion due to uneven surface may lead to
fan failure.
– In the case of a vertical motor axis, the respective lower
condensation drain hole must be open (does not apply
to protection class IP55 fans).
– Motor frame size 068: The condensation drain-holes
are attached dependent on the installation position or
application. Please supply information about this in the
product-specific ordering texts. Make sure the conden-
sation drain-holes are not blocked!
– Connect fan only to electrical circuits that can be
disconnected with an all-pole isolating switch.
– Electrical connection corresponding to connection
diagram a) in terminal box b) by cable design connec-
tion diagram on cable or on wall ring.
–
Do not use metal compression-gland
fittings with plastic terminal boxes. - Danger
of an electric shock if connection is not
made correctly!
– Use a dummy plug seal for the compression-gland
fitting as well.
– When opening cable glands on the fan/motor, check the
condition of the threaded connections and seals.
Always replace defective or brittle threaded connections
and seals.
– Only use lines which can guarantee a permanent seal
around the cable glands (pressure-resistant, dimension-
ally-stable, round-centred jacket; e.g. by means of
gusset filling)!
– Depending on the type of cable gland, attach a water
drain sleeve or use a sealing compound.
– Screw on plastic terminal box covers should be sealed
with sealant.
– Starting torque for screw on covers, Plastic version 1.3
Nm, Metal version 2.6 Nm
Koruyucu eldiven ve ayakkabı giyin!
•
Sisteme ilişkin montaj ve emniyet uyarılarının geçerli
standartlar ve yönetmelikler (DIN EN ISO 12100 / 13857)
ile aynı doğrultuda olup olmaması, tamamen sistemin veya
tesisin üreticisinin sorumluluğundadır.
– Dayanıklılık sınıfı 8.8'e göre sabit motor flanş
vidalarına sabitlemek için kullanılan A tipi
vantilatörler, uygun vida emniyetine sahip olmalıdır. İzin
verilen sıkma torkları: M4 = 2,1 Nm; M6 = 9,5 Nm; M10
= 40 Nm; M12 = 70 Nm; DIN EN ISO 4014 sürtünme
değeri µ
ges
= 0,12 ye göre vidalar için
– Motor çerçevesi boyutu 068 belirtilen vidalama
derinliğini dikkate alın.
– Plastik duvar halkası plakalı Q yapı tipine sahip
fanlar: DIN 125 pulları tespitleme için kullanın.
Müsaade edilen sıkma torkları: M8 = 10 Nm; M10 = 21
Nm
– ZN Tipi ZAplus vantilatörleri: ZAplus montajında
plastiğe uygun bir vidalı bağlantıya dikkat edilmelidir.
Sabitleme için DIN EN ISO 7089 veya DIN125'e göre
yassı diskler kullanılırsa, 8.8 sağlamlık sınıfında ve
μges = 0,12'lik bir sürtünme değerinde M10 (ZAplus
boyutu 500'de) = 24Nm/M12 (ZAplus boyutu 800'de) =
40Nm'lik izin verilen bir sıkma torku tavsiye edilir.
Somut vida durumunun müşteri cihazına göre değişiklik
göstermesinden ötürü, bu tavsiyeler söz konusu durum
açısından kontrol edilmelidir.
Kafesin vidalı bağlantısı 6 Nm'lik bir torkla sıkılmalıdır.
Bağlantı akabinde kablo kanalı kayba karşı 2 kablo
bağlayıcısıyla emniyetlenmelidir.
Kare biçiminde arka duvarı (Q yapım formu) olan bir
uygulamada kare biçimindeki bu plastik plakanın
sökülmesine izin verilmemektedir.
•
Fanların tüm yapı tipleri için şu hususlar geçerlidir:
– Gergin bir şekilde monte etmeyin. Montaj yüzeyleri düz
olmalıdır.
– Resimde gösterilen „a“ aralığının her yerde eşit
olmasına dikkat edin. Düz olmayan dayanma yüzeyi
nedeniyle oluşan gerilme, pervanenin sürtünmesine ve
fanın devre dışı kalmasına neden olabilir.
– Dikey motor aksında, altta bulunan kondens suyu deliği
açılmış olmalıdır (Koruma sınıfı IP55 olan fanlar için
geçerli değildir).
– Motor çerçevesi boyutu 068: Kondens suyu delikleri,
montaj konumuna veya kullanım durumuna bağlı olarak
açılmaktadır. Konuyla ilgili detaylı bilgiler ürüne özel
sipariş metinlerinde verilmektedir. Kondens suyu
deliklerinin kapatılmamasına dikkat edin!
– Cihaz, sadece tüm kutuplardaki akımı kesen bir şalter
ile kesilebilen bir akım devresine bağlanabilir.
– Devre şeması uyarınca elektrik bağlantısı a) Terminal
kutusunda b) Kablo tipi devre şemasında kabloda veya
duvar halkasında
–
Plastik terminal kutularında dişli metal tapa
burçları kullanmayın; yanlış bağlantıda
yapılması halinde elektrik çarpabilir!
– Kör tapanın contasını dişli tapa burcu için de kullanın.
– Vantilatör/motor üzerindeki kablo vidalı bağlantıları
açmadan önce vidalı bağlantıların ve contaların
durumunu kontrol ediniz. Arızalı veya çatlak vidalı
bağlantıları ve contaları mutlaka yenileyin.
– Sadece vidalı bağlantılarında sürekli bir yalıtkanlık
temin eden kablolar kullanın (basınç ve form dayanımlı,
merkezi-yuvarlak kılıf; örn. dolgu malzemesi aracılığı
ile)!
– Kablo girişinin tipine bağlı olarak su tahliye dirseği takın
veya sızdırmazlık kiti kullanın.
– Plastik terminal kutusunun kapağındaki vidalı
bağlantıları ilave olarak sızdırmazlık kiti ile sızdırmaz
hale getirin.
3
Türkçeenglish
00280311-GB-TRL-BAL-001-TR-2718-Index 017
