Français SG6 CAN Bus Interface
14
D01596-03
Attention
• Le présent manuel fait partie intégrante du produit.
• Il est interdit de modifier ou falsifier le produit.
• Ne pas l’employer dans des buts différents que ceux prévus.
• Les câbles de sortie doivent être raccordés avec un connecteur dimensionné avec la charge et protégé de façon à éviter des contacts
accidentels avec la tension sur les câbles.
• Un dispositif de protection contre les surintensités doit être installé à la sortie de l’appareil ; pour son dimensionnement faire référence
au paragraphe
caractéristiques électriques

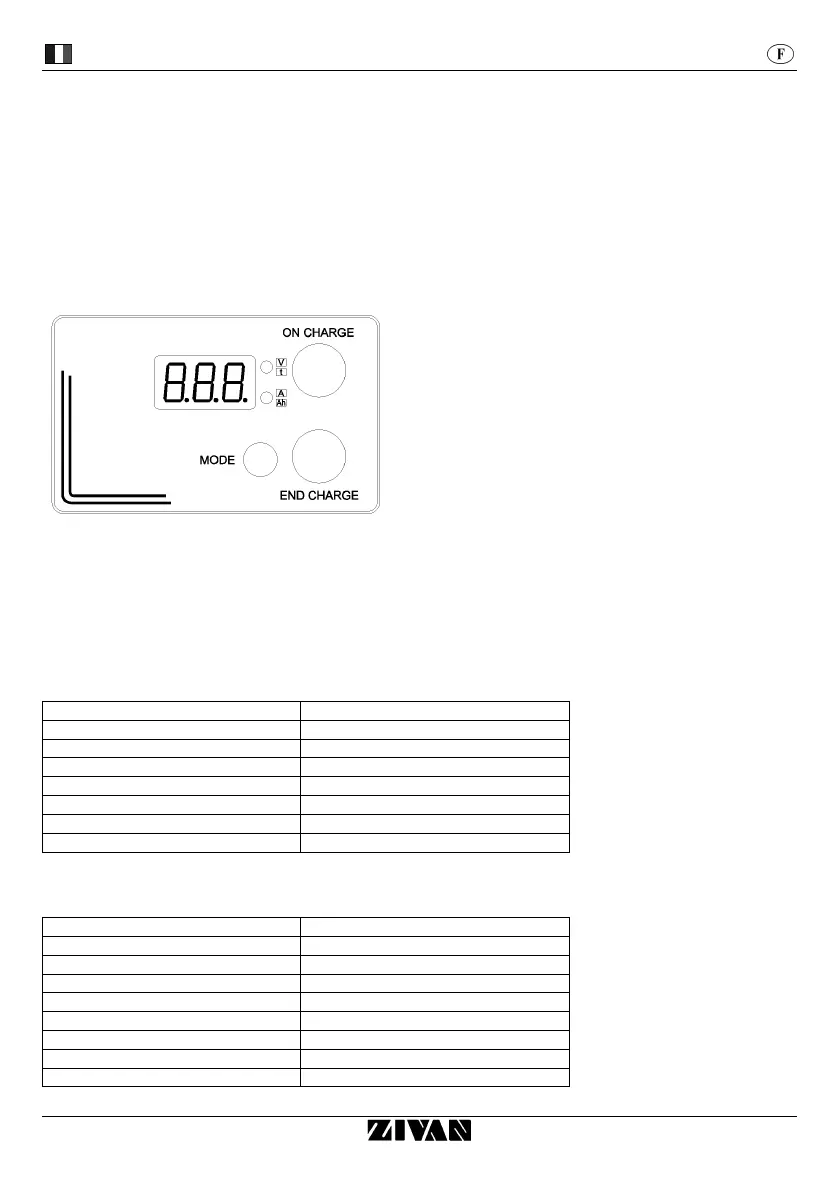

Visualisations
Instrument digital (version d’afficher)
Sur l’afficheur les données suivantes sont indiquées en série:
• VOLTAGE de batterie (led bicolore rouge en haut).
• COURANT débitée per le chargeur (led bicolore rouge en bas).
• TEMPS en heures manquantes à la fin de la charge (led bicolore vert en haut).
• Ah débités (led bicolore vert en bas).
Appuyant une fois le bouton MODE, la série des paramètres est bloquée: l’afficheur maintient la dernière donnée. Appuyant encore une fois
sur le bouton MODE, la série des paramètres reprends
Indicateur à BIG-LED (version afficheur)
Couleur Description
Rouge Phase de courant constante ou max (IUIa).
Rouge clignotant (4s ON – 1s OFF) Phase de contrôle de tension (IUIa).
Rouge et Vert clignotant (4s ON – 1s OFF) Phase de surcharge (IUIa).
Alternance vert et rouge Phase d’attente(pour égalisation) (IUIa).
Vert Charge terminée
Vert clignotant (4s ON – 1s OFF) Egalisation avec pulses et maintien
Rouge et Vert clignotant Connexion avec Can Console ou S/S HW-SW.
Indicateur à LED bicolores (version sans afficheur)
Couleur Description
Rouge Phase de courant constante ou max (IUIa).
Rouge clignotant (4s ON – 1s OFF) Phase de contrôle de tension (IUIa).
Orange Phase de surcharge (IUIa).
Orange clignotant (4s ON – 1s OFF) Phase d’attente(pour égalisation) (IUIa).
Orange clignotant (1s ON – 1s OFF) Alarme
Vert Charge terminée
Vert clignotant (4s ON – 1s OFF) Egalisation avec pulses et maintien
Alternance vert et rouge Connexion avec Can Console ou S/S HW-SW.
